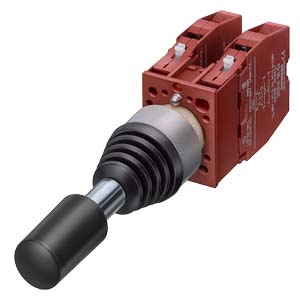

Координатные переключатели контролируют осевые перемещения в различных направлениях в машинах и механизмах.
Они крепятся на передних панелях. Переключатели климатически проверены.
Спецификации: DIN VDE 0660 и IEC 60 947-5-1
Номинальный рабочий ток для постоянного тока соответствует настрочной таблице:
Пользовательская категория | Номинальный рабочий ток | ||
|---|---|---|---|
| Постоянный ток 24 В | Постоянный ток 110 В | Постоянный ток 230 В |
DC-12 | 10 A | 2 A | 0.5 A |
DC-13 | 5 A | 0.5 A | 0.2 A |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 95181 | 3SB1201-7DV01 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения без механической блокировки 1 но контакт на каждое направление с пластиковым фронтальным кольцом | 0.11 | Заказать |
| 95182 | 3SB1201-7DV20 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения без механической блокировки 1 но контакт на каждое направление с металлическим фронтальным кольцом | 0.11 | Заказать |
| 44029 | 3SB1201-7DW01 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения с механической блокировкой 1 но контакт на каждое направление с пластиковым фронтальным кольцом | 0.11 | Заказать |
| 95183 | 3SB1201-7DW20 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения с механической блокировкой 1 но контакт на каждое направление с металлическим фронтальным кольцом | 0.11 | Заказать |
| 44030 | 3SB1201-7EV01 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения без механической блокировки 1 но контакт на каждое направление с пластиковым фронтальным кольцом | 0.11 | Заказать |
| 44031 | 3SB1201-7EV20 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения без механической блокировки 1 но контакт на каждое направление с металлическим фронтальным кольцом | 0.11 | Заказать |
| 95184 | 3SB1201-7EW01 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения с механической блокировкой 1 но контакт на каждое направление с пластиковым фронтальным кольцом | 0.11 | Заказать |
| 44032 | 3SB1201-7EW20 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения с механической блокировкой 1 но контакт на каждое направление с металлическим фронтальным кольцом | 0.11 | Заказать |
| 95185 | 3SB1201-7FV01 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения без механической блокировки 1но контакт на каждое направление с пластиковым фронтальным кольцом | 0.11 | Заказать |
| 44033 | 3SB1201-7FV20 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения без механической блокировки 1но контакт на каждое направление с металлическим фронтальным кольцом | 0.11 | Заказать |
| 44034 | 3SB1201-7FW01 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения с механической блокировкой 1но контакт на каждое направление с пластиковым фронтальным кольцом | 0.11 | Заказать |
| 95186 | 3SB1201-7FW20 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения с механической блокировкой 1но контакт на каждое направление с металлическим фронтальным кольцом | 0.11 | Заказать |
| 44035 | 3SB1201-7GV01 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения без механической блокировки 1 но контакт на каждое направление с пластиковым фронтальным кольцом | 0.11 | Заказать |
| 44036 | 3SB1201-7GV20 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения без механической блокировки 1 но контакт на каждое направление с металлическим фронтальным кольцом | 0.11 | Заказать |
| 95187 | 3SB1201-7GW01 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения с механической блокировкой 1 но контакт на каждое направление с пластиковым фронтальным кольцом | 0.11 | Заказать |
| 95188 | 3SB1201-7GW20 | комплектное устройство 22mm координатный переключатель 2 коммутационных положения с механической блокировкой 1 но контакт на каждое направление с металлическим фронтальным кольцом | 0.11 | Заказать |
| 44037 | 3SB1208-7JV01 | комплектное устройство 22mm координатный переключатель 4 положения без механической блокировки 1но контакт на каждое направление с пластиковым фронтальным кольцом | 0.124 | Заказать |
| 44038 | 3SB1208-7JV20 | комплектное устройство 22mm координатный переключатель 4 положения без механической блокировки 1но контакт на каждое направление с металлическим фронтальным кольцом | 0.133 | Заказать |
| 44039 | 3SB1208-7JW01 | комплектное устройство 22mm координатный переключатель 4 положения с механической блокировкой 1 но контакт на каждое направление с пластиковым фронтальным кольцом | 0.128 | Заказать |
| 44040 | 3SB1208-7JW20 | комплектное устройство 22mm координатный переключатель 4 положения с механической блокировкой 1 но контакт на каждое направление с металлическим фронтальным кольцом | 0.13 | Заказать |
| 44041 | 3SB1208-7KV01 | комплектное устройство 22mm координатный переключатель 4 положения без механической блокировки 1 но контакт на каждое направление с пластиковым фронтальным кольцом | 0.129 | Заказать |
| 44042 | 3SB1208-7KV20 | комплектное устройство 22mm координатный переключатель 4 положения без механической блокировки 1 но контакт на каждое направление с металлическим фронтальным кольцом | 0.132 | Заказать |
| 44043 | 3SB1208-7KW01 | комплектное устройство 22mm координатный переключатель 4 положения с механической блокировкой 1 но контакт на каждое направление с пластиковым фронтальным кольцом | 0.127 | Заказать |
| 44044 | 3SB1208-7KW20 | комплектное устройство 22mm координатный переключатель 4 положения с механической блокировкой 1 но контакт на каждое направление с металлическим фронтальным кольцом | 0.129 | Заказать |
| 44046 | 3SB1400-0J | контактный блок 22 и 30mm, 1нo, 1нo | 0.02 | Заказать |
| 95338 | 3SB1906-0AU | name пластина держатель для координатный переключатель 2 позиции, horizontal | 0.003 | Заказать |
| 95339 | 3SB1906-0AV | name пластина держатель для координатный переключатель 2 позиции, vertical | 0.003 | Заказать |
| 95340 | 3SB1906-0AW | name пластина держатель для координатный переключатель 4 позиции | 0.006 | Заказать |
| 44175 | 3SB1906-2AA | принадлежность для 3sb1без надписи пластина 27x27mm | 0.1 | Заказать |
| 44176 | 3SB1906-2X. | табличка для надписиf.3sb3 ноminal dia. 27 x 27m engraved до specification | 0.005 | Заказать |
