Таблички (ярлыки) с надписями производства Siemens

Таблички (ярлыки) с надписями

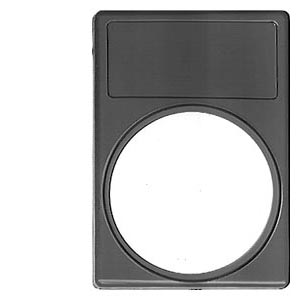

Таблички (ярлыки) состоят из черного формованного пластикового держателя и клейкой площадки для надписи (серебро с черными буквами).

Замечание, встраиваемый размер!

Надпись

Надпись (и специальная надпись) в большинстве случаев с заглавной буквы.

Специальные надписи

Бирки и колпачки с надписями и символы не перечисленные в заказных данных. Двух строчные 11 букв - разрешается с размером шрифта 4 мм (1 линия) или 3 мм (2 линии).

Дополнительный заказной No. со следующим заказным кодом:

  • Верхний/нижний регистровый текст: 0Y
  • Верхний регистровый текст: K1Y
  • Нижний регистровый текст: K2Y
  • Специальные надписи соответствуют заказной форме дополнению: K9Y (ценовое дополнение)

Когда заказывается уточнение требуемой надписи в текст в дополнении к заказному номеру и заказному коду. В случае специальной надписи со словами на не Немецком языке дайте точное правописание и уточните язык .

Пример заказа:

3SB29 01–2XZ
K1Y
Z = pump

Прямоугольный дизайн

С помощью прямоугольного корпуса изготовленного из черного формовочного пластика для активаторов и рассеивателей, 3SB2 кнопки и индикаторы могут быть преобразованы в прямоугольные.

Замечание, встраиваемый размер!





Надписи клиента

Таблички (ярлыки) могут иметь надписи с текстом и символами, не приведенными в данных для заказа. Для заказа таких табличек необходимо добавить следующие коды к заказному номеру:

  • Строка из прописных/строчных букв, прописные буквы только в начале строки (например "Lift out"): K0Y
  • Строка из прописных букв (например "LIFT OUT"): K1Y
  • Строка из строчных букв (например "lift out"): K2Y
  • Строка из прописных строчных букв, все слова начинаются с прописных букв (например "Lift Out"): K5Y
  • Символы с номером согласно DIN Report 4 (ISO 7000, IEC 60417, DIN 30600): K3Y
  • Любая надпись или символы в соответствии с прилагаемым бланком заказа: K9Y (за дополнительную цену)

Допускается две строки из 11 знаков каждая с размером  шрифта 4 мм (1 строка) или 3 мм (2 строки).

DIN Report 4 может быть получен из
Beuth Verlag GmbH, D-10772 Berlin

Для специальных символов (короткий код K9Y) должен быть представлен CAD-рисунок в формате DXF.

При заказе в дополнение к заказному номеру и заказному коду приведите требуемую надпись простым текстом. В случае специальных надписей со словами на языке отличном от немецкого, приведите надпись предельно разборчиво и укажите язык. При необходимости нанесения символов с No., укажите соответствующий стандарт.

Примеры заказа:

3SB29 01–2XZ
K0Y
Z = Pump

3SB29 01–2XZ
K3Y
Z = 19 DIN 30600

Код Заказной номер Описание Вес (кг) Заказать
95422 3SB2900-0X. complete backing plate для 3sb2 inscription до choice, can be engraved 0.002 Заказать
95424 3SB2901-2AA пластина для надписи для 3sb2 без надписи 0.1 Заказать
44251 3SB2901-2AB пластина для надписи для 3sb2 ein 0.1 Заказать
95425 3SB2901-2AC пластина для надписи для 3sb2 aus 0.1 Заказать
44252 3SB2901-2AD пластина для надписи для 3sb2 auf 0.1 Заказать
44253 3SB2901-2AF пластина для надписи для 3sb2 vor 0.1 Заказать
44254 3SB2901-2AG пластина для надписи для 3sb2 zurueck 0.1 Заказать
95426 3SB2901-2AL пластина для надписи для 3sb2 zu 0.1 Заказать
95427 3SB2901-2AM пластина для надписи для 3sb2 schnell 0.1 Заказать
95428 3SB2901-2AN пластина для надписи для 3sb2 langsam 0.1 Заказать
95429 3SB2901-2AP пластина для надписи для 3sb2 betrieb 0.1 Заказать
44255 3SB2901-2AQ пластина для надписи для 3sb2 stoerung 0.1 Заказать
95430 3SB2901-2AR пластина для надписи для 3sb2 einrichten 0.1 Заказать
95431 3SB2901-2BA пластина для надписи для 3sb2 hand auto 0.1 Заказать
95432 3SB2901-2BE пластина для надписи для 3sb2 hand 0 auto 0.1 Заказать
95433 3SB2901-2EB пластина для надписи для 3sb2 on 0.1 Заказать
44256 3SB2901-2EC пластина для надписи для 3sb2 off 0.1 Заказать
44257 3SB2901-2EL пластина для надписи для 3sb2 start 0.1 Заказать
44258 3SB2901-2EM пластина для надписи для 3sb2 reset 0.1 Заказать
44259 3SB2901-2ET пластина для надписи для 3sb2 man 0 auto 0.1 Заказать
44260 3SB2901-2EW пластина для надписи для 3sb2 fault 0.1 Заказать
95434 3SB2901-2MB пластина для надписи для 3sb2 символ : 0 0.1 Заказать
95435 3SB2901-2MC пластина для надписи для 3sb2 символ : i 0.1 Заказать
95436 3SB2901-2MF пластина для надписи для 3sb2 символ : 0 i 0.1 Заказать
95437 3SB2901-2NA пластина для надписи для 3sb2 символ : стрелка направления движения 0.1 Заказать
44261 3SB2901-2X. табличка для надписидля 3sb2 inscription до choice can be engraved 0.001 Заказать
44309 3SB2902-0AB держатель для пластины для надписи 0.1 Заказать
;
