Интеллектуальные пускатели производства Siemens

Интеллектуальные пускатели

• Основные функциональные возможности и параметры см. в разделе "Пускатели и безопасные пускатели" --> "Обзор".
• Прямой, реверсивный пускатели или устройства плавного пуска до 7.5 кВт
• Три широких диапазона уставки, от 0.3 до 3 A, от 2.4 до 8 A, от 2.4 до 16 A
• Комбинация с автоматическим выключателем защиты пускателей, электронным реле перегрузки и контактором или устройством плавного пуска
• Шины питания до 50 A
• Мониторинг превышение или занижения порогов для контроля рабочего процесса
• Защита от блокировки ротора, защите от выпадения и несимметрии фаз
• Измеренный ток передается для диагностики в циклическом режиме
• Управление пускателем от системы управления через цикличекий режим
• Опционально цифровые входы доступны в циклическом процессе
• Определение состояние пускателя при помощи доп. контактов и оценки протекающего тока
• Возможность применения локальной системы безопасности (без средств безопасности в случае HF пускателея, т.к. их функции уже интегрированы)
• Фронтально монтируемый 2DI LC COM модуль управления для других 2-х параметризируемых цифровых входов
• Опционально ПО "Motor Starter ES" для простого ввода в эксплуатацию и диагностит
• Все ациклические сервисы DPV1 поддерживаются PROFIBUS и PROFINET (только с новыми .-.AB4 -пускателями)
• Возможность изменения параметров в горячем режиме, т.е. во время работы (например рабочий ток)
• Считывание и запись ациклических данных для полноценной диагностики устройства или  процесса для последующего анализа в системе управления

Концепция выборочной защиты для ET 200S интеллектуальных пускателей

• Выборочная защита  это отдельное расцепление при КЗ и при перегрузке
• Только две модификации до  7.5 kW – малое количество заказных номеров, меньшая загрузка склада, меньше вероятность ошибки при закзае
• Все уставки и другие параметры могут быть установлены через коммуникационную шину – полная интеграция систему автоматизированного управления
• Отдельная сигнализация при КЗ и при перегрузки –  удобная диагностика
• Контроль ассиметрии фаз  – полная защита двигателя
• Защита от блокировки ротора – полная защита двигателя
• Функция аварийного пуска в случае перегрузки – работоспособность в аварийных ситуациях
• Передача измеренных значений тока по шине – контроль рабочего процесса
• Функция контроля тока
• Изменяемый класс срабатывания – адаптация к различного вида задачам (легкий, тяжелый пуски)
• Тип координации "2" – сохранение работоспособности после КЗ с величиной до 50 кА
• Высокая коммутационная стойкость контактов

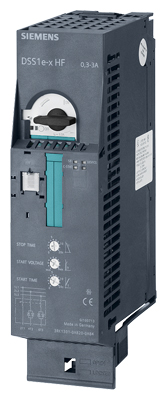

ET 200S Интеллектуальный пускатель: DS1e-x прямой пуск (модификация .-.AB4)

ET 200S Интеллектуальный пускатель: DS1e-x прямой пуск (модификация .-.AB4)

ET 200S Интеллектуальный пускатель: Реверсивный RS1e-x (модификация .-.AB4)

Функция PROFIenergy для ET 200S интеллектуальных пускателей

Увеличение цены на поставляемую энергию, растущие экологические проблемы, опасность изменения климата требуют от вас быть беолее сознательными при использовании энергии.

PROFIenergy позволяет более оптимально расходовать энергию и управлять ее распределением.

PROFIenergy это отдельный профль в PROFINET, который может использоваться на производстве и стандартизован PNO¹⁾.

Пускатель ET 200S HF снабжает двигатель током в формате PROFIenergy и выключает его во время несипользования.

¹⁾ В PNO (PROFIBUS Nutzerorganisation e. V. - организация пользователей PROFIBUS), производители и пользователи одобрили  стандартную технологию передачи данных PROFIBUS и PROFINET.

Все ациклические ресурсы DPV1 поддерживаются PROFIBUS и PROFINET (только с новыми пускателями .-.AB4)

При помощи ациклических функций пускатель ET 200S HF позволяет записывать массу диагностическийх данных. Пускатель оснащен требя сервисными блоками данных - для ошибок устройства, моментов включения и выключения и других событий со штампом времени. Эти блоки данных могут считываться с пускателя по запросу в любое время.

Наличие статистических данных и измеренных значений упрощают контроль за установкой для пользователя.

Поддерживаемые данные для записи:

• DS 0 S7-V1 данные диагностики системы  (S7 аварийные данные)
• DS 72, 73, 75 неисправность устройства, срабатывания, события
• DS 92 диагностика устройства
• DS 93 комманды
• DS 94 измеренные величины
• DS 95 статистика
• DS 96 указатель на ведомое устройство
• DS 100 идентификация устройства
• DS 131 параметры устройства
• DS 134 состояние
• DS 165 комментарии
• DS 226 Функция PROFIenergy
• DS 231 I&M 0 (= идентификация устройства)
• DS 232 I&M 1 (= идентификация оборудования)
• DS 233 I&M 2 (= установка)
• DS 234 I&M 3 (= описание)
