Терминальные модули FailSafe производства Siemens

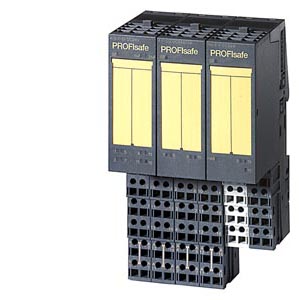

Терминальные модули FailSafe
  • Механическая основа для установки электронных модулей
  • Формирование внутренних шин станции и внутренних шин питания, подключение внешних цепей модулей
  • Наличие модификаций для установки модулей питания, а также для установки модулей ввода-вывода и технологических модулей
  • Сменный клемный блок, через который производится подключение внешних цепей модуля
  • Автоматическое кодирование электронных модулей
  • Возможность установки маркировочных табличек
  • Подключение внешних цепей через контакты под винт или через контакты-защелки
  • Наличие терминальных модулей FastConnect существенно снижающих время монтажа



Терминальные модули являются механической основой для построения станции распределенного ввода-вывода ET 200S. С их помощью формируется требуемое количество посадочных мест для размещения электронных модулей и модулей контроля питания, формируются внутренние шины станции, что позволяет экономить место для ее размещения и получать надежные электрические соединения. К клеммным коробкам терминальных модулей производится подключение внешних цепей установленных на них электронных модулей. Все терминальные модули автоматически обеспечивают выполнение операций механического кодирования устанавливаемых на них электронных модулей.

Совершенная технология соединений электрических и механических компонентов позволяет эксплуатировать станцию ET 200S в условиях воздействия вибрационных нагрузок с ускорениями до 5g

По своему назначению терминальные модули подразделяются на две группы:

  • Терминальные модули TM-P: для установки модулей питания и формирования потенциальных групп станции. Потенциальная группа охватывает несколько терминальных модулей, следующих за TM-P, имеющих общую внутреннюю шину питания датчиков и общую шину питания нагрузки. Кроме того, в этих терминальных модулях может использоваться дополнительная шина AUX1. Эту шину можно использовать как шину питания с напряжением до ~230В или как шину защитного заземления PE. Модуль питания, устанавливаемый на терминальный модуль TM-P, обеспечивает мониторинг цепей питания соданной потенциальной группы. В составе одной станции ET 200S может использоваться несколько терминальных модулей TM-P со своими модулями питания. Это позволяет создавать в одной станции несколько потенциальных групп различных модулей. Первый терминальный модуль TM-P должен устанавливаться следом за интерфейсным модулем станции.
  • Терминальные модули TM-E: для установки F-модулей ввода-вывода PROFIsafe. Через эти модули F-модули ввода-вывода подключаются к внутренней шине станции ET 200S, к шинам питания и AUX1. Через клеммные блоки терминальных модулей производится подключение внешних цепей F-модулей PROFIsafe.



TM-P
  • Терминальный блок с контактами под винт или с контактами-защелками
  • С клеммами для подключения к AUX1 или без таких клемм
  • Сквозная шина AUX1 или торцевой участок этой шины
  • Светлый корпус для выделения среди других терминальных модулей
TM-E
  • Терминальный блок с контактами под винт или с контактами-защелками
  • С клеммами для подключения к AUX1 или без таких клемм
  • Клеммный блок для 2-, 3- или 4-проводного подключения внешних цепей









Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.siemens.com/simatic/infocenter



Код Заказной номер Описание Вес (кг) Заказать
110521 6ES7193-4CC20-0AA0 simatic dp, et 200s, терминальный модуль tm-p15s23-a1 для установки модуля контроля питания, ширина 15mm, 2x3 контакта с винтовыми зажимами, с зажимами для подключения к aux1, сквозная шина aux1 0.07 Заказать
62074 6ES7193-4CC20-1AA0 simatic dp, 5 terminal modules tm-p15s23-a1 for et 200s for power modules 15mm wide, screw-type terminals 2x3 terminal connections with terminal lead to aux1 aux1 in line 5 pieces per packaging unit 0.35 Заказать
110522 6ES7193-4CC30-0AA0 simatic dp, et 200s, терминальный модуль tm-p15c23-a1 для установки модуля контроля питания, ширина 15mm, 2x3 контакта-защелки, с зажимами для подключения к aux1, сквозная шина aux1 0.063 Заказать
110523 6ES7193-4CC30-1AA0 simatic dp, 5 terminal modules tm-p15c23-a1 for et 200s for power modules 15mm wide,spring-load terminals (cage clamp), 2x3 terminal connections with terminal lead to aux1, aux1 in line 5 pieces per packaging unit 0.315 Заказать
110524 6ES7193-4CD20-0AA0 simatic dp, et 200s, терминальный модуль tm-p15s23-a0 для установки модуля контроля питания, ширина 15mm, 2x3 контакта с винтовыми зажимами, с зажимами для подключения к aux1 и концевым участком шины aux1 0.07 Заказать
110525 6ES7193-4CD20-1AA0 simatic dp, 5 terminal modules tm-p15s23-a0 for et 200s for power modules 15 mm wide,screw-type terminals 2x3 terminal connections with terminal lead to aux1 aux1 interrupted 5 pieces per packaging unit 0.35 Заказать
62076 6ES7193-4CD30-0AA0 simatic dp, et 200s, терминальный модуль tm-p15c23-a0 для установки модуля контроля питания, ширина 15mm, 2x3 контакта-защелки, с зажимами для подключения к aux1 и концевым участком шины aux1 0.063 Заказать
110526 6ES7193-4CD30-1AA0 simatic dp, 5 terminal modules tm-p15c23-a0 for et 200s for power modules 15mm wide,spring-load terminals (cage clamp), 2x3 terminal connections with terminal lead to aux1, aux1 interrupted 5 pieces per packaging unit 0.315 Заказать
62078 6ES7193-4CE00-0AA0 simatic dp, et 200s, терминальный модуль tm-p15s22-01 для установки модуля контроля питания, ширина 15mm, 2x2 контакта с винтовыми зажимами, без клеммдля подключения к aux1, с концевым участком шины aux1 0.066 Заказать
62079 6ES7193-4CE00-1AA0 simatic dp, 5 terminal modules tm-p15s22-01 for et 200s for power modules 15 mm wide,screw-type terminals 2x2 terminal connections w/o terminal lead to aux1 aux1 in line 5 pieces per packaging unit 0.33 Заказать
110527 6ES7193-4CE10-0AA0 simatic dp, et 200s, терминальный модуль tm-p15c22-01 для установки модуля контроля питания, ширина 15mm, 2x2 контакта-защелки, без клеммдля подключения к aux1, с концевым участком шины aux1 0.058 Заказать
62080 6ES7193-4CE10-1AA0 simatic dp, 5 terminal modules tm-p15c22-01 for et 200s for power modules 15mm wide,spring-load terminals (cage clamp), 2 x 2 terminal connections w/o terminal lead to aux1, aux1 in line 5 pieces per packaging unit 0.29 Заказать
110529 6ES7193-4CF40-0AA0 simatic dp, терминальный модуль tm-e30s46-a1 для et 200s, для установки электронного модуля шириной 30mm, 4x6 контакта с винтовыми зажимами, с контактами для подключения к aux1, сквозная шина aux1 0.185 Заказать
62081 6ES7193-4CF50-0AA0 simatic dp, терминальный модуль tm-e30c46-a1 для et 200s, для установки электронного модуля шириной 30mm, 4x6 контакта-защелки, с контактами для подключения к aux1, сквозная шина aux1 0.147 Заказать
62082 6ES7193-4CG20-0AA0 simatic dp, et 200s, терминальный модуль tm-e30s44-01 для установки электронного модуля, ширина 30mm, 4x4 контакта с винтовыми зажимами, без клеммдля подключения к aux1, с концевым участком шины aux1 0.146 Заказать
110530 6ES7193-4CG30-0AA0 simatic dp, et 200s, терминальный модуль tm-e30c44-01 для установки электронного модуля, ширина 30mm, 4x4 контакта-защелки, без клеммдля подключения к aux1, с концевым участком шины aux1 0.128 Заказать
62083 6ES7193-4CK20-0AA0 simatic dp, терминальный модуль tm-p30s44-a0 для et 200s, для установки модуля питания pm-e f profisafe шириной 30mm, 2x3 + 2x4 контакта с винтовыми зажимами, с контактами для подключения к aux1, торцевой участок шины aux1 0.131 Заказать
62084 6ES7193-4CK30-0AA0 simatic dp, терминальный модуль tm-p30c44-a0 для et 200s, для установки модуля питания pm-e f profisafe шириной 30mm, 2x3 + 2x4 контакта-защелки, с контактами для подключения к aux1, торцевой участок шины aux1 0.114 Заказать
62088 6ES7193-4LA20-0AA0 200 цветных кодировочных пластинок для терминальных модулей для терминальных модулей et 200s и et 200s compact, белого цвета 0.025 Заказать
62089 6ES7193-4LB20-0AA0 200 цветных кодировочных пластинок для терминальных модулей для терминальных модулей et 200s и et 200s compact, жёлтого цвета 0.027 Заказать
62090 6ES7193-4LC20-0AA0 200 цветных кодировочных пластинок для терминальных модулей для терминальных модулей et 200s и et 200s compact, жёлто-зелёного цвета 0.024 Заказать
62091 6ES7193-4LD20-0AA0 200 цветных кодировочных пластинок для терминальных модулей для терминальных модулей et 200s и et 200s compact, красного цвета 0.023 Заказать
110539 6ES7193-4LF20-0AA0 200 цветных кодировочных пластинок для терминальных модулей для терминальных модулей et 200s и et 200s compact, синего цвета 0.025 Заказать
110540 6ES7193-4LG20-0AA0 200 цветных кодировочных пластинок для терминальных модулей для терминальных модулей et 200s и et 200s compact, коричневого цвета 0.025 Заказать
110541 6ES7193-4LH20-0AA0 200 цветных кодировочных пластинок для терминальных модулей для терминальных модулей et 200s и et 200s compact, бирюзового цвета 0.026 Заказать
77071 8WA2842 n-busbar tinned 0.267 Заказать
123564 8WA2868 feeder terminal to 25sqmm for 10x3mm and 6x6mm n-busbar, blank 0.014 Заказать
123603 8WA8848-2AY pack. w. 100 lab. plates 1 sheet w. 5 strips with 20 lab. plates each lab. plate sz. 5x7mm, font 2mm blank (2x100x) 0.1 Заказать
77115 8WA8861-0AB packing containing 200 plates 2 cards contain. 5 strips each with 20 plates each plate size 5x7mm, inscript. 2mm horizont. inscript. 1...20(10x) 0.1 Заказать
123626 8WA8861-0AC packing containing 200 plates 2 cards contain. 5 strips each with 20 plates each plate size 5x7mm, inscript. 2mm horizontal inscript. 1...40(5x) 0.1 Заказать
;
