Для питания нескольких силовых автоматических выключателей 3RV1 типоразмеров SOO, SO и S2 используются трехфазные сборные шины.

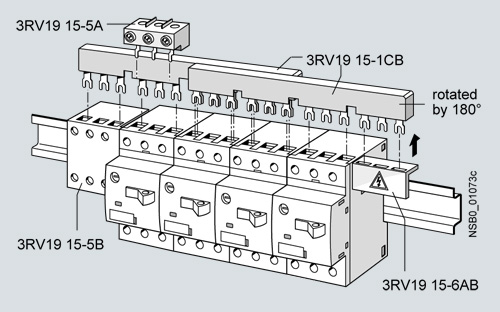

С помощью шин можно подсоединять от 2 до 5 выключателей. Однако путем подключения контактных лепестков другой шины (с поворотом на 180°) под зажимы последнего выключателя возможно любое удлинение.
Совместное подключение к зажимам силовых автоматических выключателей разных типоразмеров из-за разных присоединительных размеров невозможно. Для соединения трехфазных сборных шин для выключателей типоразмера SO к шинам для выключателей типоразмера SOO предлагаются соответствующие соединительные элементы.
Шины с увеличенными монтажными интервалами дают возможность применения силовых автоматических выключателей с принадлежностями, монтируемыми сбоку.
Питание осуществляется через соответствующие питающие зажимы.
Трехфазные системы сборных шин защищены от прикосновения. Они рассчитаны на нагрузку коротким замыканием, которое может произойти на выходной стороне подключенного силового автоматического выключателя.
3-х фазная система сборных шин, типоразмер S2

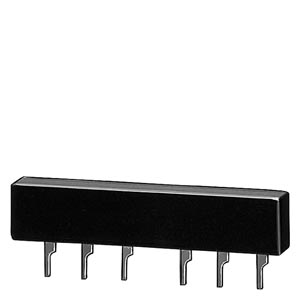

3-х фазная система сборных шин, типоразмер S00

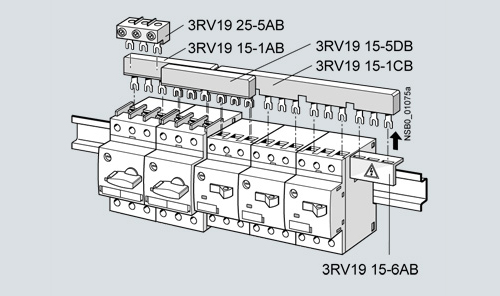

3-х фазная система сборных шин, пример комбинирования типоразмеров S00 и S0
Для компактного монтажа силовых автоматических выключателей и для быстрого создания недорогих схем питания выключатели устанавливаются с помощью адаптеров прямо на системы сборных шин с межцентровыми расстояниями 40 мм и 60 мм.
Адаптеры сборных шин для систем с межцентровым расстоянием 40 мм пригодны для медных шин шириной от 12 до 15 мм, адаптеры с межцентровым рассто-янием 60 мм -для медных шин шириной от 12 до 30 мм. Толщина шин может быть от 4 до 5 мм или 10мм
Выключатели крепятся защелками на адаптерах и подключаются на стороне входа. Затем этот подготовленный узел насаживается на системы сборных шин и механически и электрически соединяется с ними.

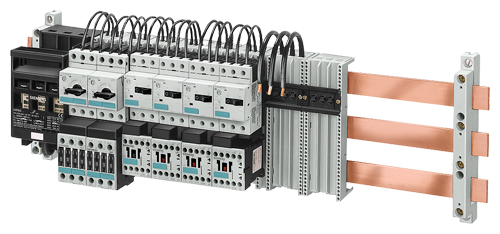

Силовой автоматический выключатель SIRIUS и фидерные сборки с адаптерами, закрепленные защелками на сборных шинах
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 43436 | 3RV1915-1AB | 3-фазные шинки растояние м-у модулями 45mm для 2 автоматических выключателей s | 0.044 | Заказать |
| 94599 | 3RV1915-1BB | 3-фазные шинки растояние м-у модулями 45mm для 3 автоматических выключателей s | 0.071 | Заказать |
| 43438 | 3RV1915-1CB | 3-фазные шинки растояние м-у модулями 45mm для 4 автоматических выключателей s | 0.099 | Заказать |
| 43439 | 3RV1915-1DB | 3-фазные шинки растояние м-у модулями 45mm для 5 автоматических выключателей s | 0.124 | Заказать |
| 43440 | 3RV1915-2AB | 3-фазные шинки растояние м-у модулями 55mm для 2 автоматических выключателей s + аксессуары | 0.048 | Заказать |
| 94601 | 3RV1915-2BB | 3-фазные шинки растояние м-у модулями 55mm для 3 автоматических выключателей s + аксессуары | 0.079 | Заказать |
| 43441 | 3RV1915-2CB | 3-фазные шинки растояние м-у модулями 55mm для 4 автоматических выключателей s + аксессуары | 0.111 | Заказать |
| 94602 | 3RV1915-2DB | 3-фазные шинки растояние м-у модулями 55mm для 5 автоматических выключателей s + аксессуары | 0.14 | Заказать |
| 43442 | 3RV1915-3AB | 3-фазные шинки растояние м-у модулями 63mm для 2 автоматических выключателей s + аксессуары | 0.052 | Заказать |
| 43443 | 3RV1915-3CB | 3-фазные шинки растояние м-у модулями 63mm для 4 автоматических выключателей s + аксессуары | 0.12 | Заказать |
| 94603 | 3RV1915-5A | соединитель, s0, до s00, для 3-фазной шины, модульное расстояние 45 mm, | 0.04 | Заказать |
| 43444 | 3RV1915-5B | 3-фазная вводная клемма, для 3-фазной шины, подкл. снизу | 0.11 | Заказать |
| 43445 | 3RV1915-5DB | соединительные клеммы для 3-фазных шин растояние м-у модулями 45mm | 0.042 | Заказать |
| 94604 | 3RV1915-6AB | защитные клеммные крышки | 0.003 | Заказать |
| 43464 | 3RV1925-5AB | 3 фазн. вводная клемма s0, 6..25 mm2 | 0.041 | Заказать |
| 43465 | 3RV1925-5EB | 3-фазная вводная клемма для 3-фазных сборных шин для self-protected combination motor controller (type e) для автоматических выключателей 3rv типоразмер s0, подключение сверху присоединение в форме вилки | 0.055 | Заказать |
| 43470 | 3RV1935-1A | 3-фазная шина, для 2 автоматических выключателей, типоразмер s2 модульное расстояние : 50 mm | 0.15 | Заказать |
| 94626 | 3RV1935-1B | 3-фазная шина, для 3 автоматических выключателей, типоразмер s2 модульное расстояние : 50 mm | 0.214 | Заказать |
| 43471 | 3RV1935-1C | 3-фазная шина, для 4 автоматических выключателей, типоразмер s2 модульное расстояние : 50 mm | 0.295 | Заказать |
| 43472 | 3RV1935-3A | 3-фазная шина, для 2 автоматических выключателей, типоразмер s2 модульное расстояние : 68 mm | 0.161 | Заказать |
| 94627 | 3RV1935-3B | 3-фазная шина, для 3 автоматических выключателей, типоразмер s2 модульное расстояние : 68 mm | 0.262 | Заказать |
| 94628 | 3RV1935-3C | 3-фазная шина, для 4 автоматических выключателей, типоразмер s2 модульное расстояние : 68 mm | 0.369 | Заказать |
| 94629 | 3RV1935-5A | 3-фазный вводная клемма, для 3-фазной шины, подкл. сверху | 0.11 | Заказать |
| 94630 | 3RV1935-5E | 3-фазная вводная клемма для 3-фазных сборных шин для self-protected combination motor controller (type e) для автоматических выключателей 3rv типоразмер s2 подключение сверху присоединение в форме вилки | 0.1 | Заказать |
| 94631 | 3RV1935-6A | touch guard, для пустых мест типоразмер s2 | 0.006 | Заказать |
| 123368 | 8US1011-4TM00 | busbar adapter system busbar adapter 72mm wide 40mm system, 5+10mm rail thickness adapter length 182 mm for assembling with circuit breaker sirius 3r module s3 (100a) applic. range 480 - 690v | 0.478 | Заказать |
| 76868 | 8US1051-5DJ07 | busbar adapter system busbar adapter, width 45mm 40mm system, 5+10mm rail str. with 1 mounting rail 35mm, up to 25a for circuit-breaker 3rv10, size s00, s0, length 120mm, | 0.106 | Заказать |
| 123374 | 8US1061-5DJ07 | busbar adapter system busbar adapter, width 55mm 40mm system, 5+10mm rail str. with 1 mounting rail 35mm, up to 25a for circuit-breaker 3rv10 w. lateral auxil. contact blocks, length 120mm, size s00, s0 | 0.119 | Заказать |
| 123375 | 8US1061-5FK08 | busbar adapter system busbar adapter 54mm wide 40mm system, 5+10mm busbar thickness with 1 supporting rail 35mm, up to 56a length 139mm | 0.231 | Заказать |
| 76873 | 8US1111-4SM00 | busbar adapter system busbar adapter, width 70mm f. circuit-breaker 40/60mm system, for single units of motor feeders 3rv1, 3rt1, 3ra1 length 182mm note: only suitable 400v/50ka or up to 460v/25ka | 0.541 | Заказать |
| 76875 | 8US1211-4TM00 | busbar adapter system busbar adapter 72mm wide 60mm system, 5+10mm rail width adapter length 182mm for assembling with circuit breaker sirius 3r module s3 (100a) applic. range 480 - 690v | 0.498 | Заказать |
| 123384 | 8US1211-4TR00 | busbar adapter system ul508a/ie busbar adapter system 60mm busbar width: 5/10mm/tt-profile ul rating 80a/600v applicable in feeder circuits iec rating 100a/690v for sirius 3r circuit breakers for sirius 3r size s3 lead outlet bottom adapter length 215mm adapter width 72mm | 0.47 | Заказать |
| 76881 | 8US1251-5DM07 | busbar system busbar center-to-center clearance 60 mm device adapter, width: 45 mm busbar thickness 5.10mm+tt profile for circuit-breakers, contactors, overload relays, motor feeders s00, s0, length 182mm with 1 supporting rail 35 mm, up to 25 a | 0.183 | Заказать |
| 76887 | 8US1261-5FM08 | busbar adapter system device holder, 60mm system, with 1 mounting rail 35mm, up to 56a for 1 contactor with overload relay 3r size s2, length 182mm | 0.263 | Заказать |
