Изолированные 3-х фазные шинки позволяют быстро и легко организовать ввод электропитания для автоматических выключателей 3RV2 с винтовыми зажимами. Они могут применяться для автоматических выключателей до 32А.
Системы 3-х фазных шинок 3RV19 15 неприменимы для автоматических выключателей защиты электродвигателей с функцией реле перегрузки 3RV21, а так же для автоматических выключателей 3RV27 и 3RV28 в соотв. с UL 489 / CSA C22.2 No.5-02.
Имеются исполнения шинок для запитывания от 2 до 5 автоматических выключателей. Количество запитываемых аппаратов может быть увеличено при помощи использования дополнительных модулей.
Возможно комбинировать аппараты разных типоразмеров. Зажимы аппаратов должны соответствовать клеммам шинок.

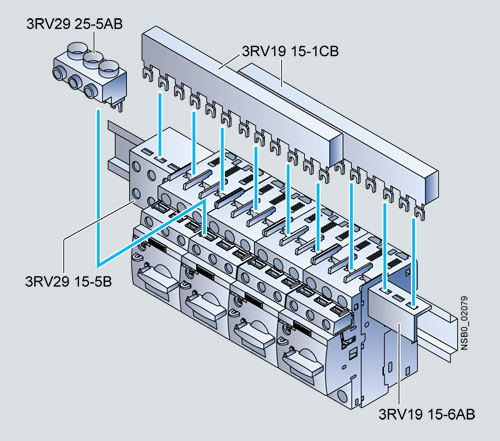

Система 3-х фазных шинок электропитания автоматических выключателей 3RV2 типоразмеров S00/S0
3-х фазные шинки имеют степень защиты от прикосновения пальцами.
Они рассчитаны на воздействие тока короткого замыкания в случае возникновения КЗ на стороне нагрузки.
Для ускорения монтажа и замены, автоматические выключатели могут монтироваться на адаптеры для стандартных 60 мм систем сборных шин (шинных систем с расстоянием между центрами шин - 60 мм).
Адаптеры 60 мм сборных шин применимы для медных шин шириной 12 -- 30 мм и толщиной 5 мм или 10 мм.
Автоматические выключатели защелкиваются на адаптеры сборных шин и подключаются к стороне ввода электропитания при помощи подготовленных модулей на адаптерах. Таим образом обеспечивается механическое крепление и электропитание автоматических выключателей
Для получения дополнительной информации по адаптерам, например, для реверсивных сборок, а так же по принадлежностям, например, вводным клеммам, клеммамы отходящих линий, медным профилям и т.д. - см. "Распределение электроэнергии низкого напряжения" --> "Коммутационные и защитные аппараты для распределения электроэнергии" --> "Системы сборных шин SENTRON 8US".

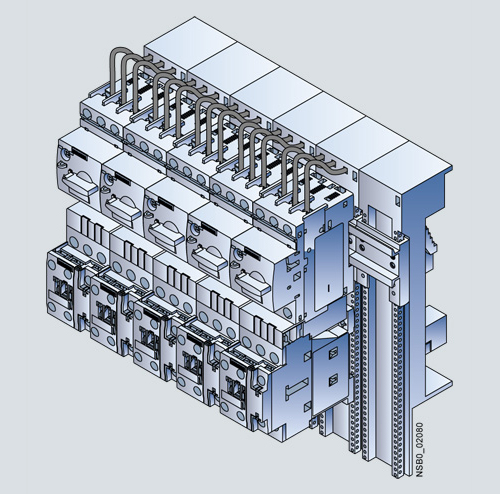

Пусковые сборки с автоматическими выключателями SIRIUS 3RV2 на адаптерах для систем сборных шин
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 43436 | 3RV1915-1AB | 3-фазные шинки растояние м-у модулями 45mm для 2 автоматических выключателей s | 0.044 | Заказать |
| 94599 | 3RV1915-1BB | 3-фазные шинки растояние м-у модулями 45mm для 3 автоматических выключателей s | 0.071 | Заказать |
| 43438 | 3RV1915-1CB | 3-фазные шинки растояние м-у модулями 45mm для 4 автоматических выключателей s | 0.099 | Заказать |
| 43439 | 3RV1915-1DB | 3-фазные шинки растояние м-у модулями 45mm для 5 автоматических выключателей s | 0.124 | Заказать |
| 43440 | 3RV1915-2AB | 3-фазные шинки растояние м-у модулями 55mm для 2 автоматических выключателей s + аксессуары | 0.048 | Заказать |
| 94601 | 3RV1915-2BB | 3-фазные шинки растояние м-у модулями 55mm для 3 автоматических выключателей s + аксессуары | 0.079 | Заказать |
| 43441 | 3RV1915-2CB | 3-фазные шинки растояние м-у модулями 55mm для 4 автоматических выключателей s + аксессуары | 0.111 | Заказать |
| 94602 | 3RV1915-2DB | 3-фазные шинки растояние м-у модулями 55mm для 5 автоматических выключателей s + аксессуары | 0.14 | Заказать |
| 43442 | 3RV1915-3AB | 3-фазные шинки растояние м-у модулями 63mm для 2 автоматических выключателей s + аксессуары | 0.052 | Заказать |
| 43443 | 3RV1915-3CB | 3-фазные шинки растояние м-у модулями 63mm для 4 автоматических выключателей s + аксессуары | 0.12 | Заказать |
| 94604 | 3RV1915-6AB | защитные клеммные крышки | 0.003 | Заказать |

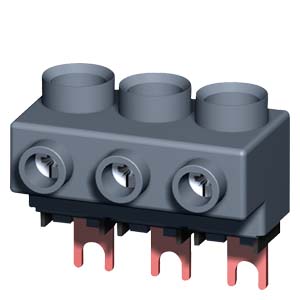

| 43713 | 3RV2915-5B | 3-ф. клемма ввода питания, для 3-ф. шинки, типоразмер s00/s0, подключение снизу | 0.093 | Заказать |
| 94892 | 3RV2925-5AB | 3-ф. клемма ввода питания, для 3-ф. шинки, подключение сверху, типоразмер s00/s0 | 0.043 | Заказать |
| 94893 | 3RV2925-5EB | 3-ф. клемма ввода питания для 3-ф. шинки, защищенной пусковой сборки (тип e), для авт. выключателя 3rv типоразмера s00/s0, | 0.044 | Заказать |
| 123388 | 8US1250-5AS10 | device holder,45x200mm for 60mm busbar system spacer enclosed 2 connecting elements enclosed mounting rail screwed on | 0.183 | Заказать |
| 76879 | 8US1250-5AT10 | device holder,45x260mm long for 60mm busbar system spacer enclosed 2 connecting elements enclosed mounting rail screwed on | 0.183 | Заказать |
| 123391 | 8US1251-5DS10 | device adapter s00/0, 25a, for 60mm busbar system 45x200mm long special cables welded on, awg 12, 99 mm spacer enclosed mounting rail screwed on | 0.183 | Заказать |
| 123392 | 8US1251-5DT11 | device adapter s00/o, 25a, for 60mm busbar system 45x260mm long, special cables welded on, awg 12 167mm long spacer enclosed mounting rail screwed on | 0.183 | Заказать |
| 123393 | 8US1251-5NT10 | device adapter s00/0, 32a, for 60mm busbar system, 45x260mm long special cables welded on awg 10, 99 mm spacer included mounting rail screwed on | 0.183 | Заказать |
| 76884 | 8US1251-5NT11 | device adapter s00/0, 32a, for 60mm busbar system, 45x260mm long special cables welded on awg 10, 167 mm long spacer included mounting rail screwed on | 0.183 | Заказать |
| 123425 | 8US1998-1BA10 | spacer | 0.183 | Заказать |
| 123426 | 8US1998-1CA10 | vibration & shock kit 2 mounting rail limits 4 screws, 2 long pin | 0.183 | Заказать |
| 123428 | 8US1998-2BJ10 | busbar adapter system 60 mm side module, 9 mm wide to widen adapters length 200mm | 0.023 | Заказать |
