Дополнительные монтируемые принадлежности производства Siemens

Фронтальная сторона

Примечания:

• Максимум  4 блок-контакта со вспомогательными расцепителями может быть установлено на атоматический выключатель.

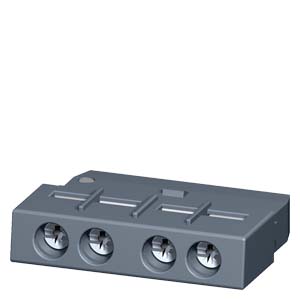

Фронтальные блок-контакты

1 НО + 1 НЗ
или
2 НО
или
1 П

Модуль блок-контактов монтируется на фронтальную часть автоматического выключателя.

Ширина аппарата не изменяется.

Слева

Примечания:

• Максимум  4 блок-контакта со вспомогательными расцепителями может быть установлено на атоматический выключатель.
• Блок-контакты (2 контакта) и аварийные блок-контакты могут быть установлены отдельно или вместе.
• Аварийные блок-контакты не устанавливаются на аппараты 3RV27 и 3RV28.

Боковые блок-контакты (2 контакта)

1 НО + 1 НЗ
или
2 НО
или
2 НЗ

Слева может быть установлен один из трех вариантов блок-контактов. Контакты модуля блок-контактов коммутируют одновременно с главными контактами автоматического выключателя.

Ширина модуля боковых блок-контактов с 2-мя контактами составляет 9 мм.

Боковые блок-контакты (4 контакта)

2 НO + 2 НЗ

Слева может быть установлен один модуль блок-контактов с  4-мя контатками. Контакты модуля блок-контактов коммутируют одновременно с главными контактами автоматического выключателя.

Ширина модуля боковых блок-контактов с 4-мя контактами составляет 18 мм.

Аварийные блок-контакты

Расцепление 1 НО + 1 НЗ

По КЗ               1 НО + 1 НЗ

Один аварийный блок-контакт может быть установлен на левой стороне автоматического выключателя с поворотным приводом.

Аварийные блок-контакты имеют две контактные системы.

Одна система всегда сигнализирует о  расцеплении вне зависимости от причины расцепления: КЗ, перегрузка или от вспомогательного расцепителя.

Вторая контактная система сигнализирует только о расцеплении по КЗ.

Аварийные блок-контакты не сигнализируют о ручном выключении автомата (в положение OFF).

Для повторного включения автоматического выключателя после короткого замыкания необходимо выяснить и устранить причину и возможные последствия КЗ, аварийный блок-контакт необходимо сбросить вручную.

Ширина модуля аварийных блок-контактов составляет 18 мм.

Справа

Примечания:

• Только один вспомогательный расцепитель может быть установлен на аппарат.
• У аппаратов 3RV21 принадлежности не могут быть установлены  справа.

Вспомогательные расцепители

Независимый расцепитель

Для дистанционного отключения автоматического выключателя. Подача напряжения на катушку управления расцепителя должно быть кратковременным (см. тех. данные).

или

Расцепитель минимального напряжения

Инициирует срабатывание автоматического выключателя при пропаданиии напряжения и предотвращает включение автоматического выключателя при отсутствии напряжения.

Возможно применение для аварийного отключения (EMERGENCY-STOP) с использованием соответствующей грибовидной кнопки аварийного отключения (EMERGENCY-STOP) в соотвтетствии с DIN EN 60204-1 (VDE 0113).

или

Расцепитель минимального напряжения с опережающими

блок-контактами (2 НO)

Функционирование и применение, как у расцепителей минимального напряжения без опережающих блок-контактов, но с дополнительной функцией: в коммутационном положении OFF (ОТКЛ) блок-контакты будут разомкнуты для снятия питания с катушки расцепителя минимального напряжения, таким образом не будет потерь электроэнергии. В коммутационном положении положенни "tripped" (расцеплено) эти блок-контакты не гарантированно отключатся.

Опережающие блок-контакты позволяют повторно включить автоматический выключатель.

Ширина доп. расцепителя составляет 18 мм.

Сверху

Примечания:

• Модуль видимого разрыва не может быть использован для автоматических выключателей  3RV27 и 3RV28.
• Модуль видимого разрыва закрывает винты клемм фронтальных блок-контактов.  Если требуется применение модуля видимого разрыва, рекомендуется использование боковых блок-контактов или подключать блок-контакты до монтажа модуля.

Модуль видимого разрыва

Модуль видимого разрыва устанавливаниется на верхние клеммы автомата.

Подвод электропитания должен осуществляется через модуль видимого разрыва.

Отключать модуль допускается только при снятом электропитанни и при отключенном автоматическом выключателе (положение OFF)

Точка разрыва наблюдается визуально и опционально может быть заблокиована от несанкционирванного замыкания цепи навесными замками.
