Контроль тока производства Siemens

Контроль тока

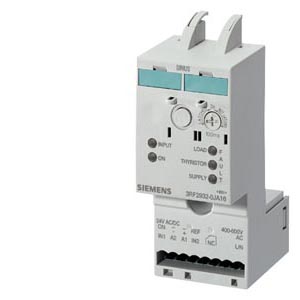

Тепловой контроль тока для однофазных полупроводниковых коммутационных устройств 3RF2

Многие неисправности могут быть быстро обнаружены путем контроля цепи нагрузки с полупроводниковым коммутационным устройством, что и делает  данный модуль.  Неисправность отображается светодиодом, а информация о ней передается контроллеру при помощи выхода реле в виде НЗ контакта.

Смысл работы устройства основан на постоянном измерении силы тока, которая постоянно сравнивается с опорной величиной. Опорная величина определяется и сохраняется однокртано при пусконаладке аппаратуры.  Считается, что одна или несколько нагрузок неисправны если разность токов достигла величины равной 1/6 от опорного уровня. При неисправности, выход устройства активируется, а светодиодный индикато отображает неисправность.

Устройство используется для контроля за одной или большим количеством нагрузок. Оно может применяться только совместно с полупроводниковым реле 3RF21 или с полупроводниковым контактором 3RF23. Устройства с пружинными зажимами в цепях нагрузки не применяются.

Код Заказной номер Описание Вес (кг) Заказать
90262 3RF2900-0RA88 крышка для плобировки для 3rf29 функц. модулей except converters 0.001 Заказать
38811 3RF2916-0JA13 heater current monitoring current range 16a 40 deg. c 110-230v / 24v ac/dc for semicond. relay / contactor remote / w/o control connect. 0.175 Заказать
38812 3RF2916-0JA13-1KK0 heating current monitoring current range 16 a 40 deg. c 110-230 v / 24 v ac/dc for solid state relay/contactor remote teach / w/o control con. customized version 0.175 Заказать
38813 3RF2916-0JA16-1KK0 heating current monitoring current range 16 a 40 deg. c 400-600 v / 24 v ac/dc for solid state relay/contactor remote teach / w/o control con. customized version 0.175 Заказать
90272 3RF2932-0JA13-1KK0 heating current monitoring current range 32 a 40 deg. c 110-230 v / 24 v ac/dc for solid state relay/contactor remote teach / w/o control con. customized version 0.175 Заказать
90273 3RF2932-0JA16 heater current monitoring current range 32a 40 deg. c 400-600v / 24v ac/dc for semicond. relay / contactor remote / w/o control connect. 0.175 Заказать
38820 3RF2932-0JA16-1KK0 heating current monitoring current range 32 a 40 deg. c 400-600 v / 24 v ac/dc for solid state relay/contactor remote teach / w/o control con. customized version 0.175 Заказать
;
