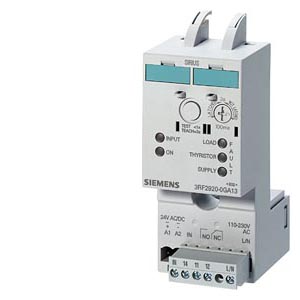

При использовании этого модуля, который контролирует цепи нагрузки, становится возможным быстрое обнаружение множества ошибок. Примеры включают отказ элементов нагрузки (до 6 в основном исполнении или до 12 в расширенном исполнении), вышедших из строя силовых полупроводниках, недостаток напряжения или обрыв в цепи нагрузки. Ошибка отображается одним или более светодиодами и сообщается на контроллер через PLC-совместимый выход.
Принцип управления основан на постоянном контроле величины тока. Ее величина непрерывно сравнивается с заданным значением, которое записывается в первый момент ввода в действие простым нажатием. Чтобы обнаружить отказ одной из нескольких нагрузок, необходимо иметь отличие тока 1/6 (в модуле основного исполнения) или 1/12 (в модуле расширенного исполнения) от сохраненного значения. В случае неисправности размыкающий контакт (НЗ) приводится в действие и один или более светодиодов сигнализируют о неисправности.
Устройство используется для того, чтобы контролировать одну или более нагрузок (частичные загрузки). Модуль с функцией контроля нагрузки может использоваться только вместе с полупроводниковым реле 3RF21 или полупроводниковым контактором 3RF23. Устройства с пружинными зажимами не пригодны для использования в цепях нагрузки!
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 90262 | 3RF2900-0RA88 | крышка для плобировки для 3rf29 функц. модулей except converters | 0.001 | Заказать |
| 38810 | 3RF2906-0FA08 | load monitoring base диапазон тока 6a 40 град. c control voltage 24v dc для semicond. relay /контактор | 0.068 | Заказать |
| 90265 | 3RF2906-0FA08-0KH0 | load monitoring base диапазон тока 6a 40 deg. c control voltage 24v dc with the covering caps mounted для sold-state relays / контакторs | 0.068 | Заказать |
| 38814 | 3RF2920-0FA08 | контроль нагрузки базовый токовый диапазон 20a 40 град. с напряжением управления 24v dc для полупроводниковых реле / контакторов | 0.068 | Заказать |
| 38815 | 3RF2920-0FA08-0KH0 | load monitoring base диапазон тока 20a 40 deg. c control voltage 24v dc with the covering caps mounted для sold-state relays / контакторs | 0.068 | Заказать |
| 90266 | 3RF2920-0GA13 | контроль нагрузки диапазон токов 20a 40 град. c 110-230v / 24v ac/dc для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 90267 | 3RF2920-0GA16 | контроль нагрузки диапазон токов 20a 40 град. c 400-600v / 24v ac/dc для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 90268 | 3RF2920-0GA33 | контроль нагрузки диапазон токов 20a 40 град. c 110-230v / 110v ac для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 90269 | 3RF2920-0GA36 | контроль нагрузки диапазон токов 20a 40 град. c 400-600v / 110v ac для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 90274 | 3RF2950-0GA13 | контроль нагрузки диапазон токов 50a 40 град. c 110-230v / 24v ac/dc для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 90275 | 3RF2950-0GA16 | контроль нагрузки диапазон токов 50a 40 град. c 400-600v / 24v ac/dc для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 38821 | 3RF2950-0GA33 | контроль нагрузки диапазон токов 50a 40 град. c 110-230v / 110v ac для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 38822 | 3RF2950-0GA36 | контроль нагрузки диапазон токов 50a 40 град. c 400-600v / 110v ac для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 90280 | 3RF2990-0GA13 | контроль нагрузки диапазон токов 90a 40 град. c 110-230v / 24v ac/dc для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 38827 | 3RF2990-0GA16 | контроль нагрузки диапазон токов 90a 40 град. c 400-600v / 24v ac/dc для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 38828 | 3RF2990-0GA33 | контроль нагрузки диапазон токов 90a 40 град. c 110-230v / 110v ac для полупроводниковых реле / контакторов | 0.175 | Заказать |
| 90281 | 3RF2990-0GA36 | контроль нагрузки диапазон токов 90a 40 град. c 400-600v / 110v ac для полупроводниковых реле / контакторов | 0.175 | Заказать |
