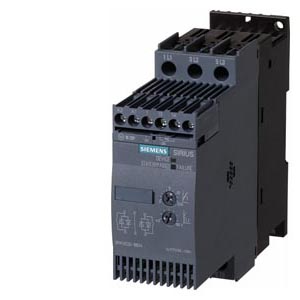

Устройства плавного пуска SIRIUS 3RW30 снижают напряжение на обмотке статора асинхронного двигателя путем управления изменением фазы открытия тиристоров и увеличивают время нарастания напряжения от выбираемого начального напряжения до напряжения сети. В процессе пуска эти устройства ограничивают вращающий момент и ток двигателя. Благодаря этому предотвращаются удары, которые неизбежно возникают при прямых пусках или пусках переключением со звезды на треугольник. Этим путем могут быть значительно снижены механические нагрузки и падения напряжения в сети.
Так как устройства плавного пуска снижают напряжение, то, следовательно, они могут быть отрегулированы в соответствии с конкретными требованиями для каждого случая отдельно в отличие от пуска переключением со звезды на треугольник, при котором пуск производится в две ступени с установкой напряжения в виде двух фиксированных значений.
Устройства плавного пуска SIRIUS 3RW30 характеризуются, прежде всего, маленькими размерами. Встроенная шунтирующая контактная система снижает потери мощности, которые возникают в силовых полупроводниковых элементах (тиристорах) после завершения пуска двигателя. Это сокращает выделение тепла, позволяет получить более компактное устройство и делает ненужными внешние шунтирующие цепи.
Существуют различные исполнения устройств плавного пуска SIRIUS 3RW30:
Устройства плавного пуска имеют диапазон номинальных мощностей до 55 кВт (при 400 В) для стандартных применений в трехфазных сетях. Чрезвычайно малые размеры, низкие потери мощности и простой пуск - это только три из многих преимуществ этих устройств плавного пуска.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 37959 | 3RA1931-1AA00 | соединительный модуль электрический и механический для 3rv1.3 и 3rt1.3, 3rw303 1 шт. управление aс (предпочтительный тип) | 0.042 | Заказать |
| 89408 | 3RA1941-1AA00 | соединительный модуль электрический и механический для 3rv1.4 и 3rt1.4, 3rw304 1 шт. управление aс (предпочтительный тип) | 0.09 | Заказать |
| 89797 | 3RA2908-1A | отвертка sirius с частичной изоляцией, для пружинных клемм, titanium gray, размеры 3.0x0.5x100 | 0.045 | Заказать |
| 38365 | 3RA2911-2GA00 | соединительный модуль, электр. и мех. соединение, для 3rv2011 и 3rw3.1, пружинные клеммы | 0.038 | Заказать |
| 89808 | 3RA2921-1BA00 | соединительный модуль, винт., электр. и мех. соединение, для 3rv2.2 и 3rt2.2, управление dc или упп 3rw3 или пп контактор 3rf34 | 0.001 | Заказать |
| 38382 | 3RA2921-2GA00 | соединительный модуль, электр. и мех. соединение, для 3rv2021 и 3rw3.2, 3rw402 пружинные клеммы | 0.072 | Заказать |
| 39935 | 3RP1902 | пломбируемая крышка для устройств с 1 или 2 перекидными контактами | 0.004 | Заказать |
| 91389 | 3RP1903 | адаптер для винтового подключения для устройств с 1 или 2 перекидными контактами | 0.002 | Заказать |
| 92929 | 3RT1900-1SB20 | идентификационная табличка 20x7 mm бирюзовый цвет упаковка с 17 рамк. 20 табличек на рамку = 340 табличек (предпочтительный тип) | 0.1 | Заказать |
| 42053 | 3RT1936-4EA2 | крышка клеммы для клемма s, типоразмер s2 для 3rt103. | 0.02 | Заказать |
| 93136 | 3RT1946-4EA1 | крышка клеммы для кабель lug и шинного подсоедин., типоразмер s3 для 3rt10.4, | 0.04 | Заказать |
| 42107 | 3RT1946-4EA2 | крышка клеммы для клемма s, типоразмер s3 для 3rt104. | 0.025 | Заказать |
| 42109 | 3RT1946-4F | доп. проводника клемма, 3-х полюсный, для 3rt104. | 0.035 | Заказать |
| 94892 | 3RV2925-5AB | 3-ф. клемма ввода питания, для 3-ф. шинки, подключение сверху, типоразмер s00/s0 | 0.043 | Заказать |
| 43746 | 3RW3003-1CB54 | устройство плавного пуска, ширина 22, 5 mm 3a, 1, 1квт/400 v, 40град. c 200-400v, / uc 24-230v винтовые зажимы | 0.207 | Заказать |
| 43747 | 3RW3003-2CB54 | устройство плавного пуска, ширина 22, 5 mm 3a, 1, 1квт/400 v, 40град. c 200-400v, / uc 24-230v пружинные зажимы | 0.188 | Заказать |
| 43748 | 3RW3013-1BB04 | устройство планового пуска sirius, типоразмер s00, 3.6a, 1.5квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 0.58 | Заказать |
| 43749 | 3RW3013-1BB14 | устройство планового пуска sirius, типоразмер s00, 3.6a, 1.5квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 0.58 | Заказать |
| 43750 | 3RW3013-2BB04 | устройство планового пуска sirius, типоразмер s00, 3.6a, 1.5квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 0.58 | Заказать |
| 43751 | 3RW3013-2BB14 | устройство планового пуска sirius, типоразмер s00, 3.6a, 1.5квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 0.58 | Заказать |
| 43752 | 3RW3014-1BB04 | устройство планового пуска sirius, типоразмер s00, 6.5a, 3квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 0.58 | Заказать |
| 94923 | 3RW3014-1BB14 | устройство планового пуска sirius, типоразмер s00, 6.5a, 3квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 0.58 | Заказать |
| 94924 | 3RW3014-2BB04 | устройство планового пуска sirius, типоразмер s00, 6.5a, 3квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 0.58 | Заказать |
| 43753 | 3RW3014-2BB14 | устройство планового пуска sirius, типоразмер s00, 6.5a, 3квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 0.58 | Заказать |
| 43754 | 3RW3016-1BB04 | устройство планового пуска sirius, типоразмер s00, 9a, 4квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 0.58 | Заказать |
| 94925 | 3RW3016-1BB14 | устройство планового пуска sirius, типоразмер s00, 9a, 4квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 0.58 | Заказать |
| 43755 | 3RW3016-2BB04 | устройство планового пуска sirius, типоразмер s00, 9a, 4квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 0.58 | Заказать |
| 43756 | 3RW3016-2BB14 | устройство планового пуска sirius, типоразмер s00, 9a, 4квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 0.58 | Заказать |
| 94926 | 3RW3017-1BB04 | устройство планового пуска sirius, типоразмер s00, 12.5a, 5.5квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 0.58 | Заказать |
| 43757 | 3RW3017-1BB14 | устройство планового пуска sirius, типоразмер s00, 12.5a, 5.5квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 0.58 | Заказать |
| 43758 | 3RW3017-2BB04 | устройство планового пуска sirius, типоразмер s00, 12.5a, 5.5квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 0.58 | Заказать |
| 94927 | 3RW3017-2BB14 | устройство планового пуска sirius, типоразмер s00, 12.5a, 5.5квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 0.58 | Заказать |
| 43759 | 3RW3018-1BB04 | устройство планового пуска sirius, типоразмер s00, 17.6a, 7.5квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 0.58 | Заказать |
| 43760 | 3RW3018-1BB14 | устройство планового пуска sirius, типоразмер s00, 17.6a, 7.5квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 0.58 | Заказать |
| 94928 | 3RW3018-2BB04 | устройство планового пуска sirius, типоразмер s00, 17.6a, 7.5квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 0.58 | Заказать |
| 43761 | 3RW3018-2BB14 | устройство планового пуска sirius, типоразмер s00, 17.6a, 7.5квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 0.58 | Заказать |
| 43762 | 3RW3026-1BB04 | устройство планового пуска sirius, типоразмер s0, 25a, 11квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 0.69 | Заказать |
| 94930 | 3RW3026-1BB14 | устройство планового пуска sirius, типоразмер s0, 25a, 11квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 0.69 | Заказать |
| 94931 | 3RW3026-2BB04 | устройство планового пуска sirius, типоразмер s0, 25a, 11квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 0.69 | Заказать |
| 43763 | 3RW3026-2BB14 | устройство планового пуска sirius, типоразмер s0, 25a, 11квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 0.69 | Заказать |
| 94932 | 3RW3027-1BB04 | устройство планового пуска sirius, типоразмер s0, 32a, 15квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 0.69 | Заказать |
| 43764 | 3RW3027-1BB14 | устройство планового пуска sirius, типоразмер s0, 32a, 15квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 0.69 | Заказать |
| 94933 | 3RW3027-2BB04 | устройство планового пуска sirius, типоразмер s0, 32a, 15квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 0.69 | Заказать |
| 94934 | 3RW3027-2BB14 | устройство планового пуска sirius, типоразмер s0, 32a, 15квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 0.69 | Заказать |
| 43765 | 3RW3028-1BB04 | устройство планового пуска sirius, типоразмер s0, 38a, 18.5квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 0.69 | Заказать |
| 43766 | 3RW3028-1BB14 | устройство планового пуска sirius, типоразмер s0, 38a, 18.5квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 0.69 | Заказать |
| 94935 | 3RW3028-2BB04 | устройство планового пуска sirius, типоразмер s0, 38a, 18.5квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 0.69 | Заказать |
| 94936 | 3RW3028-2BB14 | устройство планового пуска sirius, типоразмер s0, 38a, 18.5квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 0.69 | Заказать |
| 43767 | 3RW3036-1BB04 | устройство планового пуска sirius, типоразмер s2, 45a, 22квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 1.2 | Заказать |
| 43768 | 3RW3036-1BB14 | устройство планового пуска sirius, типоразмер s2, 45a, 22квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 1.2 | Заказать |
| 43769 | 3RW3036-2BB04 | устройство планового пуска sirius, типоразмер s2, 45a, 22квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 1.2 | Заказать |
| 94937 | 3RW3036-2BB14 | устройство планового пуска sirius, типоразмер s2, 45a, 22квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 1.2 | Заказать |
| 43770 | 3RW3037-1BB04 | устройство планового пуска sirius, типоразмер s2, 63a, 30квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 1.2 | Заказать |
| 94938 | 3RW3037-1BB14 | устройство планового пуска sirius, типоразмер s2, 63a, 30квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 1.2 | Заказать |
| 43771 | 3RW3037-2BB04 | устройство планового пуска sirius, типоразмер s2, 63a, 30квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 1.2 | Заказать |
| 94939 | 3RW3037-2BB14 | устройство планового пуска sirius, типоразмер s2, 63a, 30квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 1.2 | Заказать |
| 94940 | 3RW3038-1BB04 | устройство планового пуска sirius, типоразмер s2, 72a, 37квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 1.2 | Заказать |
| 94941 | 3RW3038-1BB14 | устройство планового пуска sirius, типоразмер s2, 72a, 37квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 1.2 | Заказать |
| 94942 | 3RW3038-2BB04 | устройство планового пуска sirius, типоразмер s2, 72a, 37квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 1.2 | Заказать |
| 94943 | 3RW3038-2BB14 | устройство планового пуска sirius, типоразмер s2, 72a, 37квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 1.2 | Заказать |
| 43772 | 3RW3046-1BB04 | устройство планового пуска sirius, типоразмер s3, 80a, 45квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 1.71 | Заказать |
| 94944 | 3RW3046-1BB14 | устройство планового пуска sirius, типоразмер s3, 80a, 45квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 1.71 | Заказать |
| 43773 | 3RW3046-2BB04 | устройство планового пуска sirius, типоразмер s3, 80a, 45квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 1.71 | Заказать |
| 94945 | 3RW3046-2BB14 | устройство планового пуска sirius, типоразмер s3, 80a, 45квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 1.71 | Заказать |
| 43774 | 3RW3047-1BB04 | устройство планового пуска sirius, типоразмер s3, 106a, 55квт/400v, 40 град., 200-480v ac, 24v ac/dc, винтовые зажимы | 1.71 | Заказать |
| 94946 | 3RW3047-1BB14 | устройство планового пуска sirius, типоразмер s3, 106a, 55квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, винтовые зажимы | 1.71 | Заказать |
| 94947 | 3RW3047-2BB04 | устройство планового пуска sirius, типоразмер s3, 106a, 55квт/400v, 40 град., 200-480v ac, 24v ac/dc, пружинные зажимы | 1.71 | Заказать |
| 43775 | 3RW3047-2BB14 | устройство планового пуска sirius, типоразмер s3, 106a, 55квт/400v, 40 град., 200-480v ac, 110-230v ac/dc, пружинные зажимы | 1.71 | Заказать |
| 54757 | 3ZX1012-0RW30-1AB1 | sirius soft starter german 3rw30/40 | 0.57 | Заказать |
| 54758 | 3ZX1012-0RW30-1AC1 | sirius soft starter english 3rw30/40 | 0.57 | Заказать |
| 104089 | 3ZX1012-0RW30-1AD1 | sirius soft starter french 3rw30/40 | 0.57 | Заказать |
| 54759 | 3ZX1012-0RW30-1AE1 | sirius soft starter spanish 3rw30/40 | 0.57 | Заказать |
