DIN VDE 0110 часть 1, DIN VDE 0435, DIN VDE 0660 и DIN EN 50 005
Оптрон: DIN VDE 0884, DIN VDE 0411 часть 500, МЭК 61131-2 (программируемые контроллеры).

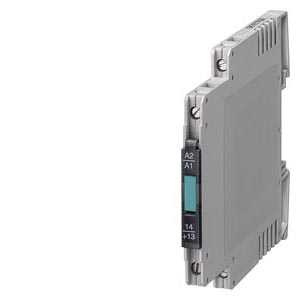

Согласующие реле в двухуровневом исполнении имеют очень небольшую установочную ширину. Техника подключения: винтовые и пружинные зажимы. Для тестирования существуют вариант исполнения с переключателем режимов «Ручной-О-Автоматический».
Входные и выходные согласующие реле различаются по пространственному расположению контактных зажимов и светодиодов. Для рабочих обозначений каждое реле сопряжения имеет незаполненную табличку.
С учетом технических данных электронной системы согласующие реле имеют небольшую потребляемую мощность.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 48479 | 3TX7002-3AB00 | выходная развязка в виде клемм реле опторазвязки 1нo (triac) вход dc 24v выход 24 дo 264v | 0.033 | Заказать |
| 98827 | 3TX7002-3AB01 | выходная развязка в виде клемм реле опторазвязки 1n0 (транзистор) вход dc 24v выход ac 24 дo 264v | 0.035 | Заказать |
| 48480 | 3TX7002-4AB00 | входная развязка в виде клемм реле опторазвязки 1нo (транзистор) ac/dc вход 24v dc выход max. 30v | 0.031 | Заказать |
| 98828 | 3TX7002-4AG00 | входная развязка в виде клемм реле опторазвязки 1нo (транзистор) вход ac 110 дo 240v выход dc max. 30v | 0.035 | Заказать |
| 98839 | 3TX7004-3AB04 | выходная развязка в виде 2-х этажных клемм опторазвязка 1но, транзистор, ac/dc 24v винтовые зажимы, ширина 6.2mm | 0.034 | Заказать |
| 98840 | 3TX7004-3AC03 | выходная развязка в виде 2-х этажных клемм опторазвязка 1но, triac, ac/dc 24-48v винтовые зажимы, ширина 12.5mm | 0.06 | Заказать |
| 48485 | 3TX7004-3AC04 | выходная развязка в виде 2-х этажных клемм опторазвязка 1но, транзистор ac/dc 24-48v винтовые зажимы, ширина 12.5mm | 0.052 | Заказать |
| 48486 | 3TX7004-3AC14 | выходная развязка в виде 2-х этажных клемм опторазвязка 1но, транзистор ac/dc 24-48vс ручной-0-авто винтовые зажимы, ширина 12.5mm | 0.061 | Заказать |
| 98841 | 3TX7004-3PB54 | входная развязка в виде 2-х этажных клемм опторазвязка для m, 1но, транзистор, 24v dc 1, 5a, винтовые зажимы | 0.029 | Заказать |
| 98842 | 3TX7004-3PB74 | выходной соединительный модуль 24 v dc hl - выход, 2, 5 a, 30 vdc стойкость к кз ширина корпуса 6, 2 mm | 0.032 | Заказать |
| 98843 | 3TX7004-3PG74 | выходной соединительный модуль 110 - 230 vac hl - выход, 2, 5 a, 30 vdc стойкость к кз ширина корпуса 6, 2 mm | 0.033 | Заказать |
| 98844 | 3TX7004-4PG24 | входной соединительный модуль 110 - 230 vac hl - выход, 0,1 a, 30 vdc стойкость к кз ширина корпуса 6,2 mm | 0.034 | Заказать |
| 48487 | 3TX7004-8AA00 | соединительная комбинация для 3tx7004 интрефейса ширина 6.2mm, синий 24 контакта | 0.017 | Заказать |
| 98845 | 3TX7004-8BA00 | соединительная перемычка для 3tx7004/005 голубая, 24 контакта | 0.04 | Заказать |
| 98853 | 3TX7005-3AB04 | выходная развязка в виде 2-х этажных клемм опторазвязка 1но, транзистор, ac/dc 24v пружинные зажимы ширина 6.2mm | 0.031 | Заказать |
| 98854 | 3TX7005-3AC03 | выходная развязка в виде 2-х этажных клемм опторазвязка 1но, triac, ac/dc 24-48v пружинные зажимы ширина 12.5mm | 0.056 | Заказать |
| 48489 | 3TX7005-3AC04 | выходная развязка в виде 2-х этажных клемм опторазвязка 1но, транзистор, ac/dc 24-48v пружинные зажимы ширина 12.5mm | 0.047 | Заказать |
| 48490 | 3TX7005-3AC14 | выходная развязка в виде 2-х этажных клемм опторазвязка 1но, транзистор, ac/dc 24-48vс ручной-0-авто пружинные зажимы ширина 12.5mm | 0.051 | Заказать |
| 98855 | 3TX7005-3PB54 | выходной соединительный модуль, optokoppler in doppelstock- bau для m, 1но, транзистор, 24v dc 1,5a, пружинные зажимы | 0.025 | Заказать |
| 48491 | 3TX7005-3PB74 | выходной соединительный модуль 24 v dc hl - выход, 2,5 a, 30 vdc стойкость к кз, пружинные клеммы (cage clamp) ширина корпуса 6,2 mm | 0.027 | Заказать |
| 48492 | 3TX7005-3PG74 | выход интерфейс 110 - 230 v ac полупроводниковый выход, 2.5 a, 30v dc short-circuit-proof, пружинные клеммы (cage clamp) ширина корпуса 6.2 mm | 0.027 | Заказать |
| 98856 | 3TX7005-4PG24 | вход интерфейс 110 - 230 v ac полупроводниковый выход, 0.1 a, 30v dc пружинные клеммы (cage clamp) ширина корпуса 6.2 mm | 0.031 | Заказать |
