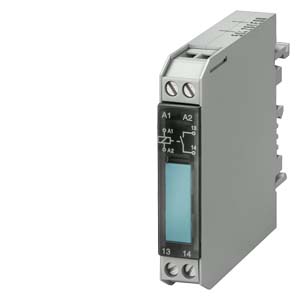

DIN VDE 0110 часть 1, DIN VDE 0435, DIN VDE 0660 и DIN EN 50005 Согласующие реле в двухуровневом исполнении имеют очень небольшую установочную ширину. Техника подключения: винтовые и пружинные зажимы. Для тестирования существуют вариант исполнения с переключателем режимов «Ручной-0-Автоматический».
Входные и выходные согласующие реле различаются по пространственному расположению контактных зажимов и светодиодов. Для рабочих обозначений каждое реле сопряжения имеет незаполненную табличку.
С учетом технических данных электронной системы согласующие реле имеют небольшую потребляемую мощность.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 48475 | 3TX7002-1AB00 | выходной соединительный модуль релейный соединитель в форме клемм 1нo, ac/dc 24v | 0.035 | Заказать |
| 98820 | 3TX7002-1AB02 | выходной соединительный модуль релейный соединитель в форме клемм 1нo, позолоченные контакты вход ac/dc 24v выход ac/dc 1 дo 250v | 0.035 | Заказать |
| 48476 | 3TX7002-1BB00 | выходной соединительный модуль релейный соединитель в форме клемм 1 перекидной контакт, ac/dc 24v | 0.045 | Заказать |
| 98821 | 3TX7002-1BF00 | выходной соединительный модуль релейный соединитель в форме клемм 1 перекидной конт., ac/dc 230v | 0.045 | Заказать |
| 98822 | 3TX7002-1CB00 | выходной соединительный модуль релейный соединитель в форме клемм 2но, ac/dc 24v | 0.061 | Заказать |
| 98823 | 3TX7002-1FB02 | выходной соединительный модуль релейный соединитель в форме клемм 2перекидных контактов позолоченные контакты вход ac/dc 24v выход ac/dc 1 дo 250v | 0.061 | Заказать |
| 98824 | 3TX7002-2AB00 | входной соединительный модуль релейный соединитель в форме клемм 1нo, ac/dc 24v | 0.035 | Заказать |
| 98825 | 3TX7002-2AE00 | входной соединительный модуль релейный соединитель в форме клемм 1нo, ac/dc 110v | 0.035 | Заказать |
| 48477 | 3TX7002-2AF00 | входной соединительный модуль релейный соединитель в форме клемм 1нo, ac/dc 230v | 0.035 | Заказать |
| 48478 | 3TX7002-2AF05 | входной соединительный модуль релейный соединитель в форме клемм, для подсоединения до 350 mm, 1нo, 230 v ac/dc, корпус шириной 11.5 mm | 0.035 | Заказать |
| 98826 | 3TX7002-2BF02 | входной соединительный модуль релейный соединитель в форме клемм 1c/o, позолоченное, 230 v ac/dc, винтовые зажимы, корпус шириной 17.5 mm | 0.045 | Заказать |
| 98829 | 3TX7003-1AB00 | выходная развязка в виде клемм coupling реле 1но, ac/dc 24v пружинные зажимы ширина 11.5 mm | 0.035 | Заказать |
| 48481 | 3TX7003-1BB00 | выход интерфейс, 24 v ac/dcсогласующее реле клеммного типа 1 co, пружинные клеммы (cage clamp) установочная ширина17.5 mm | 0.045 | Заказать |
| 98830 | 3TX7003-1CB00 | выход интерфейс, 24 v ac/dcсогласующее реле клеммного типа 2 нз, пружинные клеммы (cage clamp) установочная ширина22.5 mm | 0.055 | Заказать |
| 48482 | 3TX7003-2AF00 | вход интерфейс, 230 v ac/dcсогласующее реле клеммного типа 1 нo, пружинные клеммы (cage clamp) установочная ширина11.5 mm | 0.035 | Заказать |
| 98831 | 3TX7004-1BB10 | выходная развязка в виде 2-х этажных клемм вспомогательное реле 1c0, ac/dc 24vс ручной-0-авто винтовые зажимы, ширина 12.5mm | 0.052 | Заказать |
| 48483 | 3TX7004-1BF05 | выходной соединительный модуль, 230 vac 1 w, винтовые зажимы, для длинных кабелей ширина корпуса 12, 5 mm | 0.051 | Заказать |
| 98832 | 3TX7004-1LB00 | выходная развязка 1c/o, винтовые зажимы, 24 v ac/dc корпус шириной 6.2 mm | 0.035 | Заказать |
| 48484 | 3TX7004-1LB02 | выходная развязка 1 co, винтовые зажимы, ac/dc 24 v, корпус шириной 6.2 m | 0.035 | Заказать |
| 98833 | 3TX7004-1LF00 | выходная развязка 1co, винтовые зажимы, ac/dc 230v, корпус шириной 6.2mm | 0.035 | Заказать |
| 98834 | 3TX7004-1MB00 | выходная развязка в виде 2-х этажных клемм вспомогательное реле 1но, dc 24v винтовые зажимы, ширина 6.2mm | 0.035 | Заказать |
| 98835 | 3TX7004-1MF00 | выходная развязка в виде 2-х этажных клемм вспомогательное реле 1но, ac/dc 230v винтовые зажимы, ширина 6.2mm | 0.035 | Заказать |
| 98836 | 3TX7004-2MB02 | входная развязка в виде 2-х этажных клемм вспомогательное реле 1но, позолоченное, ac/dc 24v винтовые зажимы, ширина 6.2mm | 0.035 | Заказать |
| 98837 | 3TX7004-2ME02 | входная развязка в виде 2-х этажных клемм вспомогательное реле 1но, позолоченное, ac/dc 110v винтовые зажимы, ширина 6.2mm | 0.035 | Заказать |
| 98838 | 3TX7004-2MF02 | входная развязка в виде 2-х этажных клемм вспомогательное реле 1но, позолоченное, ac/dc 230v винтовые зажимы, ширина 6.2mm | 0.035 | Заказать |
| 48487 | 3TX7004-8AA00 | соединительная комбинация для 3tx7004 интрефейса ширина 6.2mm, синий 24 контакта | 0.017 | Заказать |
| 98845 | 3TX7004-8BA00 | соединительная перемычка для 3tx7004/005 голубая, 24 контакта | 0.04 | Заказать |
| 98846 | 3TX7005-1LB00 | выходная развязка 1c/o, пружинные зажимы 24 v ac/dc корпус шириной 6.2 mm начало поставки oct. 97 | 0.035 | Заказать |
| 48488 | 3TX7005-1LB02 | выходная развязка 1co, пружинные зажимы ac/dc 24v корпус шириной 6.2 mm | 0.035 | Заказать |
| 98847 | 3TX7005-1LF00 | выходная развязка 1co, пружинные зажимы, ac/dc 230v, корпус шириной 6.2mm | 0.035 | Заказать |
| 98849 | 3TX7005-1MB00 | выходная развязка в виде 2-х этажных клемм вспомогательное реле 1но, dc 24v пружинные зажимы ширина 6.2mm | 0.035 | Заказать |
| 98850 | 3TX7005-1MF00 | выходная развязка в виде 2-х этажных клемм вспомогательное реле 1но, ac/dc 230v пружинные зажимы ширина 6.2mm | 0.035 | Заказать |
| 98851 | 3TX7005-2MB02 | входная развязка в виде 2-х этажных клемм вспомогательное реле 1но,позолоченное, ac/dc 24v пружинные зажимы ширина 6.2mm | 0.035 | Заказать |
| 98852 | 3TX7005-2MF02 | входная развязка в виде 2-х этажных клемм вспомогательное реле 1но, позолоченное, ac/dc 230v пружинные зажимы ширина 6.2mm | 0.035 | Заказать |
