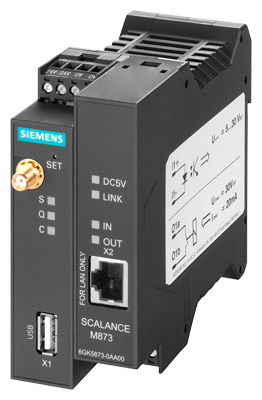

UMTS роутер SCALANCE M873 производства Siemens

• Конструкция и параметры, позволяющие использовать прибор в промышленных или полупромышленных условиях
• Дистанционное программирование и обслуживание во всемирном масштабе. Например, с использованием программного обеспечения STEP 7 и скоростного UMTS интерфейса.
• Подключение мобильных станций к центрам управления и мониторинга.
• Поддержка концепции энергосбережения на распределенных предприятиях. Например, за счет регулирования частоты вращения насосов на удаленных станциях.
• Управление и мониторинг
  • Станций водоснабжения и станций водоочистки.
  • Систем нефте-  и газоснабжения.
  • Сетей теплоснабжения.
  • Систем распределения энергии.
  • Насосных станций.
  • Транспортных систем.
  • Зданий.
  • Ветряных и солнечных электростанций.
• Подключение станций телеуправления (например, SINAUT ST7) к центру управления через UMTS.

• Низкие инвестиционные затраты и затраты на обслуживание систем оперативного управления и мониторинга с беспроводным подключением станций телеуправления.
• Снижение затрат на командировки и телефонные переговоры, за счет дистанционного программирования и диагностики через UMTS.
• Удобная диагностика через web интерфейс.
• Высокая скорость обмена данными через UMTS.
• Встроенный брандмауэр, высокая степень защиты данных.
• Использование существующей UMTS/GSM инфраструктуры мобильной радиосвязи.
• Простое планирование и ввод в эксплуатацию станций телеуправления без наличия специальных знаний в области радиосвязи
• Поддержка 4-диапазонной технологии, использование во всех регионах мира (с учетом национальных стандартов).

• Прочный пластиковый корпус для установки на стандартную профильную шину.
• Гнездо RJ45 для подключения к Industrial Ethernet.
• Диагностические светодиоды отображения состояний модема, силы поля, контроля соединений, состояний входов и выходов.
• Сервисная кнопка SET.
• 4-полюсный терминальный блок с контактами под винт для подключения цепи питания =24 В.
• 4-полюсный терминальный блок с контактами под винт для подключения цепей одного дискретного входа и одного дискретного выхода.
• Антенный соединитель SMA для подключения UMTS/GSM антенны.

• 4-диапазонный GSM с обменом данными в диапазонах частот 850/900/1800/1900 МГц.
• Высокоскоростной обмен данными через UMTS (HSDPA):
  • На прием: 3.6 Мбит/с, на передачу: 384 Кбит/с.
    Без сети UMTS автоматическое переключение на режим EGPRS (мультислотовый класс 12) или GPRS.
• Автоматическая установка и поддержка интерактивных IP соединений в интернете.
• Объединение распределенных IP сетей через мобильные радиосети UMTS/GSM.
• Двунаправленный IP обмен данными с центром телеуправления. Например, с ST7cc/ST7sc, WinCC или PCS7.
• Встроенный брандмауэр, поддержка функций защиты доступа к данным.
• Обмен данными между станциями телеуправления (обмен данными между ведомыми устройствами) через коммуникационный модуль TIM сервисного центра.
• Защищенный обмен данными со станциями SINAUT ST7, в том числе и через радиосети провайдеров, не выделяющих общих и фиксированных IP адресов для модема.
• Автоматическая или определяемая пользователем отправка текстовых сообщений.

Пример применения: дистанционное обслуживание без использования VPN туннеля

Классический пример дистанционного программирования, настройки параметров и диагностики, дополненный функциями дистанционного мониторинга производственных машин и установок, размещенных в различных точках земного шара из единого сервисного центра, подключенного к интернету. Обеспечивает получение доступа к любым IP приборам, в том числе и к  IP контроллерам, подключенным через локальную сеть к модулю SCALANCE M873.

Типовой сценарий дистанционного доступа черз интенет-соединение на базе UMTS

Пример применения: дистанционное обслуживание с использованием VPN туннеля

Классический пример дистанционного программирования, настройки параметров и диагностики через VPN туннель, дополненный функциями дистанционного мониторинга производственных машин и установок, размещенных в различных точках земного шара из единого сервисного центра, подключенного к интернету. Обеспечивает получение защищенного доступа к любым IP приборам, в том числе и к  IP контроллерам, подключенным через локальную сеть к модулю SCALANCE M873.

Типовой сценарий удаленного доступа с передачей изображений, Web доступом к CP 343-1 или доступом к распределенным станциям SIMATIC S7 через защищенное интернет-соединение на основе UMTS

Пример применения для SINAUT ST7

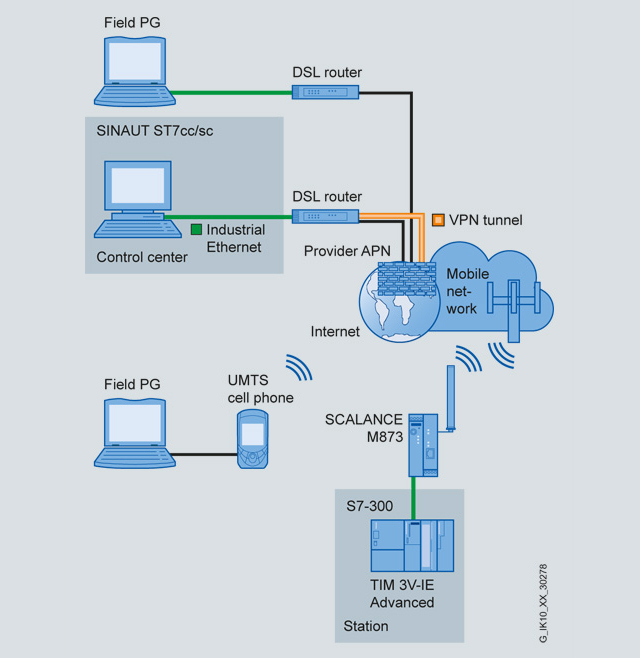

На приведенном ниже рисунке показано подключение станции S7-300 с модулем TIM 3V-IE и SCALANCE M873  к центру управления (SINAUT ST7cc или ST7sc) через UMTS и интернет. За модулем SCALANCE S установлен модуль TIM 4R-IE. Через этот модуль центр управления поддерживает SINAUT обмен данными со станциями, подключенными к интернету, а также со станциями, подключенными к модулю TIM 4R-IE через две других сети. Перекрестный обмен данными между станциями в различных сетях осуществляется через модуль TIM 4R-IE.

Опционально программное обеспечение центра управления может быть дополнено пакетом ACC (alarm control center). Пакет ACC позволяет пересылать получаемые аварийные сообщения обслуживающему персоналу в виде текстовых или e-mail сообщений, а также на факс.

Защищенная система телеуправления со станциями SINAUT ST7, подключенными к IP сетям

Конфигурирование

• Удобное конфигурирование всех сетей и настройка параметров брандмауэра с помощью web браузер.

Защита

• Маршрутизатор для обмена данными через общественные сети с поддержкой функций NAT (NAT-Traversal).
• Брандмауэр для защиты от несанкционированного доступа. Динамическая фильтрация пакетов выполняет проверку адресов источников и приемников данных (полная проверка пакета) и блокирует передачу нежелательных данных (anti-spoofing).

Диагностика/ обслуживание

• Контроль состояния установки и существующих соединений с помощью встроенных светодиодов и web браузера.

Необходимые условия использованию маршрутизатора SCALANCE M873 UMTS

• SIM карта оператора сети UMTS с поддержкой HSDPA. Альтернативно SIM карта оператора сети GSM с поддержкой EGPRS или GPRS.
