OPC (Openness, Productivity & Collaboration - открытость, продуктивность и сотрудничество) является открытым стандартным интерфейсом обмена данными между системами различных производителей, широко используемым в системах автоматизации. OPC UA (Unified Architecture - унифицированная архитектура) является дальнейшим развитием этого стандарта, обеспечивающим поддержку дополнительных функций. Например, функций защиты данных и резервирования.
S7 OPC Redundancy является программным продуктом, совместимым со стандартом OPC UA, позволяющим создавать резервированные конфигурации OPC UA серверов для доступа к данным систем автоматизации SIMATIC S7. Резервированные OPC UA серверы обеспечивают гарантированный доступ к данным систем автоматизации для выполнения операций оперативного управления и мониторинга. Такое решение не требует ни использования кабелей синхронизации для построения резервированных OPC UA серверов, ни дополнительных затрат на программирование на компьютерах. OPC UA серверы синхронизируются через высокопроизводительные точки доступа Industrial Ethernet со скоростью обмена данными 10, 100 и 1000 Мбит/с. S7 OPC Redundancy является интегрированным решением для всех программных и аппаратных компонентов SIMATIC NET мира автоматизации.
Программное обеспечение резервированных OPC UA серверов позволяет создавать резервированные SIMATIC NET OPC UA серверы. Отказ одного OPC UA сервера (например, из-за исчезновения питания или системного отказа) сопровождается немедленным переходом на резервный OPC UA сервер с сохранением существующих соединений с OPC UA клиентами. Это повышает надежность доступа к данным систем автоматизации со стороны систем оперативного управления и мониторинга.
Использование резервированных OPC серверов

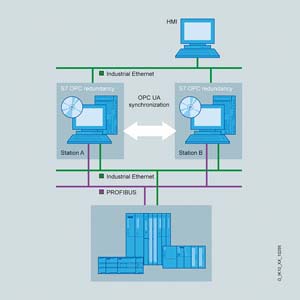

Система с резервированным OPC UA сервером включает в свой состав:
Компьютер сервера с
Операции резервирования поддерживаются на уровне двух обычных OPC UA серверов.
Компьютер клиента (HMI)
Коммуникационные параметры настраиваются с помощью STEP 7 или SIMATIC NET NCM PC. Инструментальные средства NCM PC включены в комплект поставки коммуникационного программного обеспечения для промышленных компьютеров.
S7 OPC Redundancy позволяет создавать резервированные OPC UA серверы, обеспечивая доступ к предприятию со стороны систем оперативного управления и мониторинга.
S7 OPC Redundancy гарантирует выполнение синхронизации данных между двумя SIMATIC NET S7 OPC серверами. Все операции выполняются "прозрачно" для OPC клиентов. В случае неисправности все задачи по обслуживанию OPC клиентов принимает на себя резервный OPC сервер.
Обмен данными между OPC клиентами и OPC серверами выполняется с использованием стандартных функций связи OPC UA. Для обмена данными с программируемыми контроллерами SIMATIC S7 используются S7 функции связи. Такой обмен данными поддерживается программными продуктами SIMATIC NET SOFTNET или HARDNET-S7 для Industrial Ethernet, которые формируют базовую платформу для функционирования SIMATIC NET IE S7 OPC Redundancy.
Пакет S7 OPC Redundancy обеспечивает поддержку:
Конфигурирование
Для конфигурирования используется инструментарий пакета STEP 7 или SIMATIC NCM PC, от V5.5 SP1 и выше. NCM PC включается в комплект поставки соответствующих пакетов программ.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 66291 | 6GK1161-2AA01 | communication processor cp 1612 a2 pci-card (32 bit; 3.3/5v universal keyed) for connect. to ind. ethernet (10/100/1000mbit/s) with rj45- connect. via softnet-s7 and softnet-pg incl. driver for ms windows (32bit), xp pro, 2003/2008 server, vista ultimate/business | 0.35 | Заказать |
| 66292 | 6GK1161-3AA01 | simatic net, ie, cp 1613 a2 pci-карта (32бит; 33mгц/66mгц; 3,3в/5в universal key) для подключения к ind. ethernet (10/100mbit/s), с портами itp и rj 45, через s7-1613 и s7-redconnect, включая драйвера для ms windows (32 бит), 2000pro/server, xp pro, 2003 | 0.295 | Заказать |
| 114336 | 6GK1162-3AA00 | simatic net, ie, коммуникационный процессор cp 1623 pci express x1 (3.3v/12v) для подключения к ind.ethernet(10/100/1000мбит/с) с 2-портовым коммутатором (rj45), для s7-1613 и s7-redconnect, включая драйвера для ms windows (32bit), xp pro, 2003 server, vi | 0.232 | Заказать |
| 66327 | 6GK1704-1CW08-1AA0 | simatic net ie softnet-s7 v8.1 sw f. s7-,s5-comp.-comm.,opc; pg/op-comm., ncm pc, up to 64 conn.; single lic. f.1 instal.; r-sw, sw + electr. man. on cd; license key on usb-stick; class a; 2 languages (g,e); for 32/64bit: windows 7 professional, ultimate, server 2008r2 for cp1612 | 0.361 | Заказать |
| 114374 | 6GK1704-1LW08-1AA0 | simatic net ie softnet-s7 lean v8.1;sw f.s7-,s5-comp.comm.,opc pg/op-comm.,ncm pc,upto 8 conn. single license f.1 installat.; r-sw, sw + electr. man. on cd; license key on usb-stick; class a; 2 languages (g,e); for windows 7 professional/ultimate; for cp1612 | 0.361 | Заказать |
| 66357 | 6GK1706-1CW08-1AA0 | simatic net ie s7 opc redundancy for cp 1612 a2, cp 1613 a2, cp 1623, cp1628 redundant opc-server sw pair for ie sw s7-products single lic. f. 2 installations; r-sw, sw + electr. man. on cd; license key on usb-stick; class a; 2-languages (g,e); for windows server 2008 r2 | 0.361 | Заказать |
| 66394 | 6GK1716-1CB08-1AA0 | simatic net hardnet-ie s7 v8.1 sw f. s7-,s5-comp.-communic.; opc,pg/op-communic.,ncm pc; up to 120 connections; single license f.1 installation r-sw,sw+ electr. man. on cd; license key on usb-stick; class a; 2 languages (g,e); for windows 7 prof./ultimate, server 2008 r2 for max. 4 cp1613,cp 1613 a2, cp 1623 | 0.361 | Заказать |
