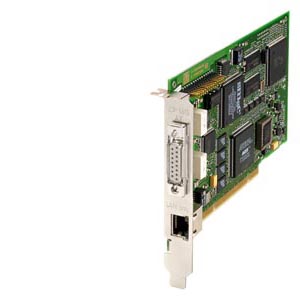

CP 1613 A2 производства Siemens

Коммуникационный процессор CP 1613 позволяет производить подключение компьютеров/ программаторов к сети Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с. Для установки коммуникационного процессора необходим один PCI-разъем.

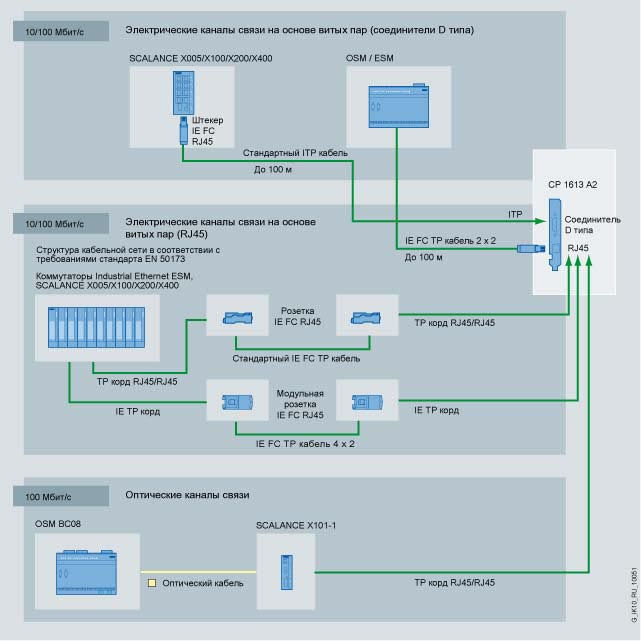

Подключение к сети с CP 1613 A2, CP 343-1 и CP 443-1

• Автономная обработка коммуникационных задач, разгрузка главного процессора компьютера/ программатора
• Два варианта подключения линий связи: ITP или RJ45
• Свободное выполнение компьютерных приложений, например, работа систем человеко-машинного интерфейса (встроенная в коммуникационный процессор поддержка транспортных протоколов ISO- и TCP/IP)
• Простая инсталляция и обслуживание благодаря поддержке механизма Plug&Play, автоматическое определение и автоматическая настройка на скорость передачи данных в сети (10/100 Мбит/с)
• Использование в развитых сетевых конфигурациях, поддержка большого количества коммуникационных соединений
• Использование в резервированных конфигурациях систем связи
• OPC как стандартный интерфейс
• Унифицированные способы проектирования с использованием пакетов NCM PC или STEP 7

Коммуникационный процессор CP 1613 A2 (PCI-карта с микропроцессором 32 бита, 33 МГц/66 МГц; универсальный ключ 3,3 В/ 5 В) устанавливается непосредственно в программатор/ компьютер. Для его установки необходим один короткий PCI-разъем. Работает в 64 битовых PCI- и PCI-X слотах (PCI 2.2 - и PCI-X совместимый)

Интерфейсы:

• 15-полюсное гнездо соединителя D-типа для подключения к промышленной сети
• Гнездо RJ45 для подключения к офисной сети
• Автоматический выбор и активизация интерфейса (ITP или RJ45), к которому подключена линия связи

Подключение коммуникационного процессора к сети выполняется, например,

• стандартным ITP кабелем 9/15 к коммутаторам OSM/ESM
• стандартным ТР кабелем к SCALANCE X или SCALANCE S

Интерфейсы пользователя

OPC интерфейс

OPC сервер содержит программное обеспечение, которое может быть использовано в качестве стандартного программируемого интерфейса для поддержки S7 функций связи и функций S5-совместимой связи. Этот интерфейс позволяет производить обмен данными между системами автоматизации и OPC-совместимыми приложениями Windows (Microsoft Office, системы человеко-машинного интерфейса и т.д.).

Программный интерфейс через С библиотеку

Для организации связи с существующими приложениями может использоваться программируемый интерфейс для поддержки S7- и PG/OP-функций связи, функций S5-совместимой связи и протокола TF, оформленный в виде динамической (DLL) библиотеки.

В сочетании с продуктами SIMATIC NET могут использоваться следующие компиляторы:

• Microsoft Visual C/C++ V6.0
• Microsoft Visual Basic V6.0
• Microsoft Visual C++ V7.x
• Применение других компиляторов через OPC-сервер. Однако компилятор должен поддерживать интерфейс COM (Microsoft-Component-Model)

Программное обеспечение для PG/OP коммуникаций

Это программное обеспечение позволяет производить дистанционное программирование контроллеров SIMATIC S5/S7 через сеть Industrial Ethernet и требует наличия на компьютере/ программаторе пакетов STEP 5/ STEP 7.

Поддержка PG/OP функций связи осуществляется всеми пакетами программ для CP 1613 А2.

Программное обеспечение для поддержки S7 коммуникаций (S7-1613 или S7-REDCONNECT)

Программируемый интерфейс S7 функций связи обеспечивает доступ программ PG/PC к компонентам систем SIMATIC S7.

Такой доступ обеспечивает простой и гибкий доступ к данным контроллеров SIMATIC S7.

S7 коммуникации предоставляют:

Административные службы

• Управление коммуникационными соединениями
• Небольшими базами данных
• Трассировка

Службы передачи данных

• Чтение/Запись переменных
• BSEND/BRECEIVE

Пакет S7-REDCONNECT позволяет осуществлять обмен данными с резервированными системами автоматизации SIMATIC S7-400H.

Программное обеспечение для поддержки S5-совместимой коммуникации (SEND/RECEIVE)

Этот интерфейс используется для коммуникаций между

• PG/ПК и SIMATIC S5
• PG/ПК и SIMATIC S7
• PG/ПК и PG/ПК

Функции S5-совместимой связи (SEND/RECEIVE) обеспечивают поддержку следующих сервисных служб:

• Сервисная служба менеджмента
• Сервисная служба установки коммуникационных соединений
• Служба передачи данных

Программное обеспечение поддержки функций S5-совместимой связи входит в состав пакета S7-1613.

Принцип действия

CP 1613 А2 обеспечивает автономную обработку протоколов передачи данных до 4-го транспортного уровня включительно.

Он способен поддерживать большое количество коммуникационных соединений и использует для обмена данными буферную память объемом до 16Мбайт.

Обмен данными с ведущим процессором выполняется в режиме ведущего устройства. Это значит, что коммуникационному процессору CP 1613 А2 доступна оперативная память ведущего микропроцессора.

Управление обменом данными с ведущим микропроцессором осуществляют драйверы для Windows. Операции определения скорости передачи данных в сети и настройки на эту скорость выполняются автоматически.

Программное обеспечение Windows компьютера/ программатора способно использовать CP 1613 для поддержки IT-функций.

Диагностика

С помощью протокола SNMP может производиться выбор всех MIB-2-объектов. Это позволяет получать информацию о текущем состоянии интерфейса Ethernet.

Конфигурирование

• Конфигурирование систем, использующих S7-функции связи и функции S5-совместимой связи, выполняется с помощью пакетов STEP 7 или NCM PC.
• Пакет NCM PC включен в комплект поставки коммуникационного программного обеспечения CP 1613 A2.
• NCM PC является составной частью пакета Advandced PC Configuration.

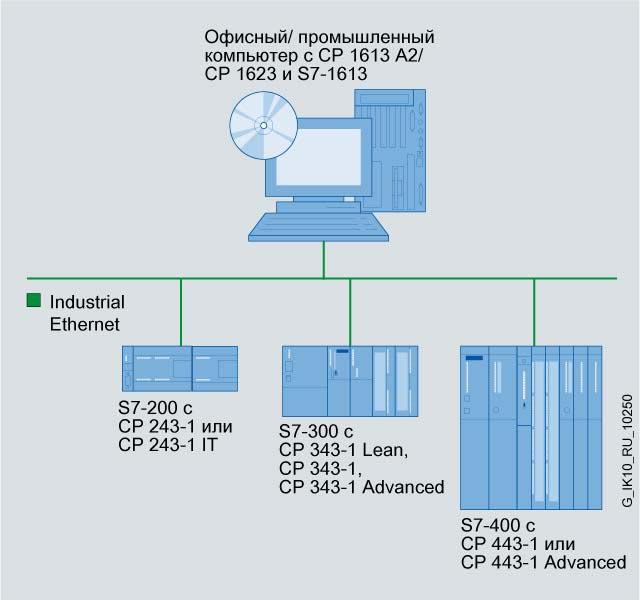

Конфигурация системы с CP 1613 A2/CP 1623 и S7-1613

Пример резервированной сетевой структуры с CP 1613 A2/CP 1623 и S7-REDCONNECT
