SIMOTION CamTool Графический редактор кривых производства Siemens

SIMOTION CamTool Графический редактор кривых

SIMOTION CamTool является эффективным графическим редактором, предназначенным для создания и оптимизации кулачков.
SIMOTION CamTool может использоваться как пакет расширения для SIMOTION SCOUT, он полностью интегрируется в среду
разработки SIMOTION SCOUT.

  • Точное графическое представление кривых
  • Быстрый и простой ввод данных путём копирования элементов кривой с использованием графического механизма «Drag-and-Drop» (Перенеси и Отпусти).
  • Быстрая и простая оптимизация кривой за счёт «вытягивания профиля»

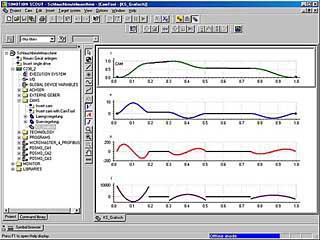

  • Одновременное представление характеристик изменения положения, скорости, ускорения и рывка сразу показывает воздействие на максимальную скорость, необходимый момент двигателя и механическую нагрузку
  • Оптимизация кривой возможна по скорости, ускорению или рывку.
  • Базовые принципы перемещений соответствуют VDI 2143.
  • Кривая представляется графически на диаграмме x-y (положения ведущей и ведомой осей). Сначала профиль кривых задаётся грубо с помощью отдельных элементов, таких как контрольные точки, линии и интерполяционные точки.
    Линии могут быть отрезками прямых линий, отрезками синусоид или отрезками арксинусоид.
  • Затем SIMOTION CamTool автоматически соединяет эти отдельные элементы в непрерывную кривую. Переходы между отдельными элементами кривых осуществляются максимально плавно.
  • Для оптимизации кривой Вы можете перемещать выделенную часть кривой просто посредством мышки. Профиль кривой сразу адаптируется к Вашим изменениям.
  • Кроме того, SIMOTION CamTool может представлять кривые скорости, ускорения и рывка в виде движения ведомой оси относительно движения ведущей оси.
  • Вес (кг) : 0.01
Код Заказной номер Описание Заказать
60921 6AU1810-0FA22-0XA0 simotion инженерное п.о. scout-расшир. v2.2 cаmtоol (графический редактор кривых) floating license на носителе данных многояз. (нем./англ.) Заказать
60922 6AU1810-0FA22-0XE0 simotion инженерное п.о. scout-расшир. v2.1 cаmtоol (графический редактор кривых) обновление floating license на cd-rom многояз. (нем./англ.) Заказать
109333 6AU1810-0FA30-0XA0 simotion инженерное п.о. scout-расшир. v3.0 cаmtоol (графический редактор кривых) floating license на носителе данных многояз. (нем./англ.) Заказать
109334 6AU1810-0FA30-0XE0 simotion инженерное п.о. scout-расшир. v3.0 cаmtоol (графический редактор кривых) обновление floating license на cd-rom многояз. (нем./англ.) Заказать
;
