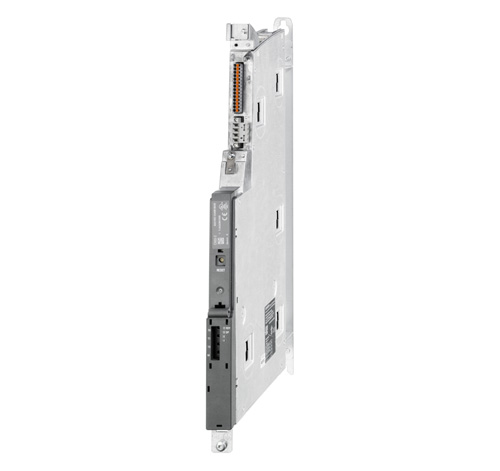

SIMOTION CX32-2 Controller Extension производства Siemens

Модуль расширения SIMOTION CX32-2 выполнен в книжном формате привода SINAMICS S120. Данный модуль позволяет увеличить приводную вычислительную способность контроллеров серии SIMOTION D4x5-2.
До 6 серво, 6 векторных или 12 V/f осей может работать с одним модулем SIMOTION D445-2 DP/PN и D455-2 DP/PN через интегрированный модуль управления приводом.
Модуль расширения SIMOTION CX32-2 позволяет увеличить количество приводов на 6 дополнительных серво, 6 векторных или 12 V/f осей. Таким образом, можно гибко адаптировать решение для много осей задачи.
Если необходимо использовать несколько модулей расширения, то можно увеличить их количество до двух для каждого контроллера.

Имеет толщину 25 мм, для модуля требуется очень мало места, по этой причине он хорошо подходит для компактных машин.
Модуль расширения CX32-2 подключается к контроллеру посредством DRIVE-CLiQ.
Коммуникационные интерфейсы SIMOTION D4x5-2 остаются свободными для других применений.
Адресное пространство модуля расширения независимо от адресного пространства PROFIBUS/PROFINET интерфейса. Данное обстоятельство является важным для модульных машин.
Легкое подключение и конфигурирование
Управление блоком питанием проще осуществлять от контроллера SIMOTION D4x5-2, чем от модуля расширения CX32-2.
Для модуля расширения CX32-2 не требуется карты памяти. Вся необходимая информация хранится централизовано на карте памяти контроллера SIMOTION D4x5-2. Данное обстоятельство имеет ряд преимуществ:
- Простая замена компонент ( нет необходимости проводить какие-либо операции с CX32-2)
- В процессе обновления модуль расширения CX32-2 обновляется автоматически с модулем управления приводом
- Централизованное управление лицензиями с SIMOTION D4x5-2

SIMOTION CX32-2 Модуль расширения
Встроенный модуль управления приводом
Максимальное количество осей (servo / vector / V/f)	6 / 6 / 12 Модуль расширения построен на базе модуля управления SINAMICS S120 CU320-2, версии V4.
Коммуникация
DRIVE-CLiQ интерфейсов	4
Общее техническое описание
Питающее напряжение
Питающее напряжение	24 В
Допустимый диапазон напряжения	20.4 ... 28.8 В
Потребление тока (Без вх/выходов и подключенных компонент к DRIVE-CLiQ интерфейсов)	300 мA
Пусковой ток	1.6 A
Мощность потерь	7 Вт
Температурные условия
Длительное хранение	-25 ... +55° C
Транспортировка	-40 ... +70° C
Рабочий режим	0 ... 55° C Максимальная высота установки 5000 над уровнем моря. Начиная с высоты в 2000 м, максимальная температура эксплуатации уменьшается на 7° C каждые 1000 м.
Влажность (без конденсирования)	5 ... 90%
Подходящий диапазон давлений	620 ... 1060 гПа
Степень защиты по EN 60529 (IEC 60529)	IP20
Размеры (ш x в x г)	25 x 380 x 270 мм 230 м с отсоединённой проставкой
Масса	2600 г
Цифровые входа	6
Величина напряжения
Величина напряжения	24 В
Для сигнала "1"	15 ... 30 В
Для сигнала "0"	-3 ... +5 В
Гальваническая развязка	Есть, в группах по 6
Потребление тока для сигнала "1"	9 мA при 24 В
Задержка сигнала	L → H: 50 мкс H → L: 150 мкс
Цифровые вх/вых (параметрируемо)	4 (макс 4 быстрых входа)
Цифровой вход
Вход по напряжению
Величина напряжения	24 В
Для сигнала "1"	15 ... 30 В
Для сигнала "0"	-3 ... +5 В
Гальваническая развязка	Отсутствует
Потребление тока для сигнала "1"	9 мA при 24 В
Задержка сигнала	L → H: 50 мкс H → L: 150 мкс
Быстрые входа, повторяемость	5 мкс
Цифровой выход
Выход напряжение	24 В
Допустимый диапазон напряжения	20.4 ... 28.8 В
Гальваническая развязка	Отсутствует
Максимальный ток	500 мА на канал
Ток утечки, макс.	2 мА
Выходная задержка тип./макс.	L → H: 150 мкс / 400 мкс H → L: 75 мкс / 100 мкс
Максимальная частота переключения
С резистивной нагрузкой	100 Гц
С индуктивной нагрузкой	2 Гц
С ламповой нагрузкой	11 Гц
Защита от кз	Есть
Дополнительное техническое описание
Соответствует	cULus и C-Tick

Модуль расширения SIMOTION CX32-2 поставляется с проставкой.

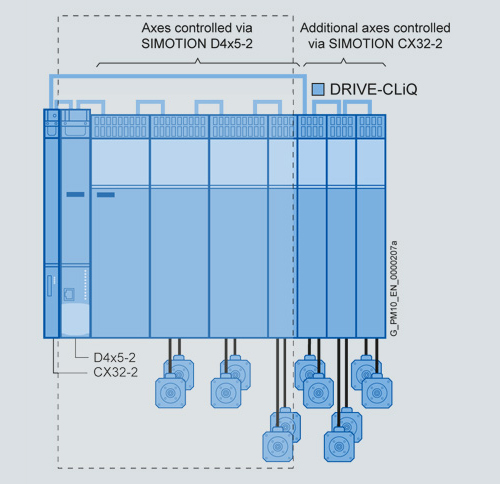

Пример: Группа из 12 осей с контроллером SIMOTION D4x5-2 и модулем расширения SIMOTION CX32-2

Модуль расширения подключается к контроллеру через DRIVE-CLiQ интерфейс.
Таким образом, используя данное решение можно получить очень компактное решение с 12 серво осями.
Если требуется, то можно подключить до 5 модулей расширения SIMOTION CX32-2 к одному контроллеру SIMOTION D445-2 DP/PN или SIMOTION D455-2 DP/PN.
В принципе максимальное количество модулей расширения, которое может быть подключено, равно 6. В этом случае все привода должны подключаться напрямую к модулям расширения, а не к контроллеру. Такое решение удобно и оправдано при создании модульных много осевых машин.
При этом дополнительные привода могут быть подключены через стандартные модули управления приводом SINAMICS S110/S120 с интерфейсом PROFIBUS или PROFINET.

Примечание

Модуль расширения второго поколения SIMOTION CX32-2 может работать только с контроллерами Simotion второго поколения SIMOTION D4x5-2. Работа данного модуля с контроллерами первого поколения SIMOTION D4x5.
Модуль расширения SIMOTION CX32 может быть использован с контроллерами SIMOTION D435 и D445-1 (заказной № 6SL3040-0NA00-0AA0).

Описание : контроллер на базе привода simotion разрешение cx32-2; inverter control module; для повышения drive count на simotion d4x5-2; интерфейсы: 6 di, 4 di/do, 4 drive-cliq
Вес (кг) : 2.6

Код	Заказной номер	Заказать
60885	6AU1432-2AA00-0AA0	Заказать
