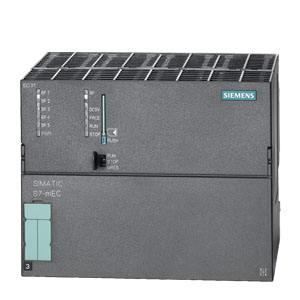

EC31 производства Siemens

EC31
  • Быстрый запуск приложений автоматизации на встраиваемой компьютерной платформе.
    • Готовый к использованию программируемый контроллер SIMATIC WinAC RTX или WinAC RTX F, предварительно установленный на EC31.
    • Готовность к использованию в среде SIMATIC с сетями PROFINET и Industrial Ethernet.
    • Запуск и обслуживание специалистами по программируемым контроллерам S7-300.
    • Конфигурирование и программирование с помощью SIMATIC STEP 7 через Industrial Ethernet.
    • Опциональная поддержка задач визуализации.
  • Модульное расширение:
    Расширение системы локального ввода-вывода с помощью
    • модулей ввода-вывода S7-300 I/O (SM модули S7-300);
    • модулей расширения с дополнительным набором компьютерных интерфейсов, например, DVI-I, USB, гигабитного Ethernet, слотов карт памяти, а также модулей PCI-104.
  • Высокая стойкость к механическим воздействиям:
    • Использование операционной системы Windows Embedded Standard 2009, работа без жесткого диска.
    • Работа с естественным охлаждением без использования вентиляторов.
  • Гибкость компьютерных систем автоматизации:
    • Свободное пространство на flash диске может использоваться другими компьютерными приложениями.
    • Использование WinAC ODK в сочетании с SIMATIC WinAC RTX и WinAC RTX F (только чтение для части программы обеспечения безопасности).
    • Опциональное подключение USB приборов.
    • Расширение памяти с помощью мультимедиа карты.
  • Сохранение данных WinAC RTX и RTX F при перебоях в питании контроллера без использования блока бесперебойного питания (UPS).

EC31-RTX объединяет преимущества компьютерных платформ автоматизации и программируемых контроллеров: он обладает гибкими возможностями по реализации различных задач автоматизации на единой аппаратной платформе. Отсутствие вентиляторов и жесткого диска позволяет использовать EC31 непосредственно на производственных машинах в сложных промышленных условиях. Наличие встроенных интерфейсов Ethernet и PROFINET существенно упрощает вопросы интеграции контроллера в существующую среду автоматизации.

Предпочтение S7-mEC следует отдавать в тех случаях, когда система автоматизации должна:

  • Иметь модульную конструкцию и допускать расширение.
  • Использовать дистанционное управление с отображением информации на экране SIMATIC Thin Client.
  • Использовать единую аппаратную платформу для решения задач управления, визуализации, технологических задач, а также обработки данных.
  • Допускать использования специфической аппаратуры и программного обеспечения.
  • Эксплуатироваться на уровне производственных машин.
  • Обеспечивать поддержку функций противоаварийной защиты и обеспечения безопасности в соответствии с требованиями безопасности до уровня SIL 3 по IEC 61508/62061 или до уровня PL e по EN ISO 13849-1 на базе программируемого контроллера WinAC RTX F.

Система автоматизации S7-mEC может включать в свой состав:

  • Контроллер EC31 в одной из следующих версий:
    • EC31 с комплектом разработки SDK (Software Development Kit).
    • EC31-RTX.
    • EC31-RTX F.
    • EC31-HMI/RTX.
  • Сигнальные модули S7-300.
  • Модули расширения базового блока с дополнительным набором компьютерных интерфейсов:
    • EM PC:
      Модуль расширения с встроенными интерфейсами DVI-I, USB, гигабитного Ethernet, последовательными интерфейсами, слотами для установки карт памяти.
    • EM PCI-104:
      Модуль расширения для установки до 3 карт формата PCI-104 Standard.

Аппаратура контроллера EC31 характеризуется следующими показателями:

  • Процессор Intel CoreDuo, 1.2 ГГц.
  • RAM емкостью 1 Гбайт, flash диск емкостью 4 Гбайт.
  • Встроенный интерфейс PROFINET (2 коммутируемых порта).
  • Встроенный интерфейс Ethernet (1 порт).
  • 2 x USB.
  • 1 x слот для мультимедиа карты.
  • Энергонезависимая память емкостью 512 Кбайт (256 Кбайт в EC31 с SDK), позволяющая сохранять информацию без использования блока бесперебойного питания.
  • Операционная система Windows Embedded Standard 2009.

EC31-RTX дополнительно оснащен пакетами программ:

  • SIMATIC WinAC RTX 2010
  • SIMATIC SOFTNET-S7 Lean, включая SIMATIC NET OPC Server

EC31-RTX F дополнительно оснащен пакетами программ:

  • SIMATIC WinAC RTX F 2010
  • SIMATIC NET Edition 2008

EC31-HMI/RTX характеризуется:

  • Наличием программного обеспечения визуализации WinCC flexible 2008  RT.

Опционально

  • Комплект разработки SIMATIC WinAC ODK (Open Development Kit):
    • Для интеграции кодов C/C++ в программу контроллера SIMATIC WinAC RTX.
    • Для интеграции внешнего программного обеспечения (технологических программ) или компьютерных компонентов (например, сканеров, компьютерных карт и т.д.).

SIMATIC WinAC RTX обрабатывает текущие задачи автоматизации и выполняет программу пользователя. Он координирует взаимодействие входных и выходных величин процесса через сеть полевого уровня PROFINET и предоставляет необходимые данные для системы визуализации и обработки данных.

Система распределенного ввода-вывода строится на основе сети PROFINET, подключение к которой выполняется через два встроенных коммутируемых порта контроллера EC31. С помощью сигнальных модулей S7-300 может быть сформирована одно- или многорядная система локального ввода-вывода. Дополнительно к контроллеру могут быть подключены модули расширения с дополнительным набором компьютерных интерфейсов.

  • Управление:
    Для оптимального управления процессами контроллер WinAC RTX позволяет использовать несколько уровней выполнения программы:
    • Циклическое выполнение программы.
    • Обработка прерываний
    • Управление в функции даты и времени.
  • Функции обеспечения безопасности в WinAC RTX F для EC31-RTX F:
    Функции обеспечения безопасности интегрированы в программное обеспечение WinAC RTX F. В сочетании с функциями обеспечения безопасности пакета S7 Distributed Safety они позволяют выполнять полный или частичный перевод оборудования предприятия в безопасные состояния. В основном этот набор функций поддерживается следующим составом компонентов:
    - Программой обеспечения безопасности программируемого контроллера WinLC RTX F.
    - F модулями ввода-вывода.
    F модули гарантируют надежную обработку сигналов полевого уровня (кнопок экстренного отключения питания, световых барьеров, блоков управления двигателями и т.д.). Они оснащены всем необходимым набором программных и аппаратных компонентов для надежной реализации своих функций в соответствии с требуемым классом обеспечения безопасности. Пользователь программирует только функции обеспечения безопасности пользователя. Все необходимые функции обеспечения безопасности поддерживаются не только соответствующими функциями пользователя, но и внутренними системными функциями реакции на ошибки. Если F система не может выполнить функцию обеспечения безопасности пользователя, то она переходит к выполнению системной функции реакции на ошибку: например, деактивирует соответствующие выходы и переводит F-CPU в состояние STOP.
  • Сохранение данных при перебоях в питании:
    При перебоях в питании контроллер способен сохранять до 512 Кбайт данных во встроенной энергонезависимой памяти без использования блока бесперебойного питания. Весь объем данных контроллера SIMATIC WinAC RTX в таких ситуациях может быть сохранен только с использованием блока бесперебойного питания.
  • Доступ к значениям технологических параметров:
    SIMATIC NET OPC сервер, включенный в комплект поставки EC31-RTX, позволяет выполнять открытый доступ к значениям всех технологических параметров. Этот интерфейс может быть использован для связи с системами визуализации или с системами обработки данных.
  • Связь:
    Windows Automation Center (WinAC) программируется с помощью SIMATIC STEP 7 через встроенный интерфейс Industrial Ethernet. Для этой цели контроллер оснащен предварительно установленным программным обеспечением SIMATIC NET SOFTNET Lean.
  • Использование другого программного обеспечения:
    Пользователь имеет возможность устанавливать на контроллер дополнительное программное обеспечение, поддерживаемое операционной системой Windows XP Embedded.



6ES7 677-1DD10-0BA0

6ES7 677-1DD10-0BB0

6ES7 677-1FD10-0FB0

6ES7 677-1DD10-0BF0

6ES7 677-1DD10-0BG0

6ES7 677-1DD10-0BH0

Описание продукта

SIMATIC S7-mEC, EC31

S7-mEC, EC31-RTX

S7-mEC, EC31-RTX F

S7-mEC, EC31-HMI/RTX 128PT

S7-mEC, EC31-HMI/RTX 512PT

S7-mEC, EC31-HMI/RTX 2048PT

Версия продукта













Версия аппаратуры

04

04

04

04

04

04

Версия встроенного программного обеспечения

V1.3

V1.3

V1.3

V1.3

V1.3

V1.3

Конфигурация компьютера













Компьютерная платформа

Модульный встраиваемый контроллер SIMATIC S7

Модульный встраиваемый контроллер SIMATIC S7

Модульный встраиваемый контроллер SIMATIC S7

Модульный встраиваемый контроллер SIMATIC S7

Модульный встраиваемый контроллер SIMATIC S7

Модульный встраиваемый контроллер SIMATIC S7

Процессор

Intel Core Duo 1.2 ГГц

Intel Core Duo 1.2 ГГц

Intel Core Duo 1.2 ГГц

Intel Core Duo 1.2 ГГц

Intel Core Duo 1.2 ГГц

Intel Core Duo 1.2 ГГц

Оперативная память

1 Гбайт

1 Гбайт

1 Гбайт

1 Гбайт

1 Гбайт

1 Гбайт

Операционная система

Windows Embedded Standard 2009

Windows Embedded Standard 2009

Windows Embedded Standard 2009

Windows Embedded Standard 2009

Windows Embedded Standard 2009

Windows Embedded Standard 2009

Питание













Входное напряжение:













  • номинальное значение

=24 В

=24 В

=24 В

=24 В

=24 В

=24 В

  • допустимый диапазон отклонений

=20.4 ... 28.8 В

=20.4 ... 28.8 В

=20.4 ... 28.8 В

=20.4 ... 28.8 В

=20.4 ... 28.8 В

=20.4 ... 28.8 В

Входной ток:













  • номинальное значение при =24 В

800 мА; без питания внутренней шины и интерфейса USB

800 мА; без питания внутренней шины и интерфейса USB

800 мА; без питания внутренней шины и интерфейса USB

800 мА; без питания внутренней шины и интерфейса USB

800 мА; без питания внутренней шины и интерфейса USB

800 мА; без питания внутренней шины и интерфейса USB

Допустимый перерыв в питании

5 мс

5 мс

5 мс

5 мс

5 мс

5 мс

Потребляемая мощность, типовое значение

34 Вт

34 Вт

34 Вт

34 Вт

34 Вт

34 Вт

Память













Тип памяти

Энергонезависимая, 256 Кбайт, для сохранения данных

Энергонезависимая, 512 Кбайт, для сохранения данных

Энергонезависимая, 512 Кбайт, для сохранения данных

Энергонезависимая, 512 Кбайт, для сохранения данных

Энергонезависимая, 512 Кбайт, для сохранения данных

Энергонезависимая, 512 Кбайт, для сохранения данных

CPU/ блоки













DB













  • количество, не более



Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

  • размер блока, не более



64 Кбайт

64 Кбайт

64 Кбайт

64 Кбайт

64 Кбайт

FB













  • количество, не более



Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

  • размер блока, не более



64 Кбайт

64 Кбайт

64 Кбайт

64 Кбайт

64 Кбайт

FC













  • количество, не более



Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

  • размер блока, не более



64 Кбайт

64 Кбайт

64 Кбайт

64 Кбайт

64 Кбайт

OB













  • количество, не более



Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

Максимальный размер кодов и максимальный размер данных: по 4 Мбайт

  • размер блока, не более



64 Кбайт

64 Кбайт

64 Кбайт

64 Кбайт

64 Кбайт

  • количество циклических OB



1; OB 1

1; OB 1

1; OB 1

1; OB 1

1; OB 1

  • OB прерываний по времени



1; OB 10

1; OB 10

1; OB 10

1; OB 10

1; OB 10

  • OB прерываний по задержке



1; OB 20

1; OB 20

1; OB 20

1; OB 20

1; OB 20

  • OB прерываний сторожевого таймера



9; OB 30-38

9; OB 30-38

9; OB 30-38

9; OB 30-38

9; OB 30-38

  • OB прерываний процесса



1; OB 40

1; OB 40

1; OB 40

1; OB 40

1; OB 40

  • OB рестарта



2; OB 100, 102

2; OB 100, 102

2; OB 100, 102

2; OB 100, 102

2; OB 100, 102

  • OB обработки асинхронных ошибок



7; OB 80, 82-85, 86, 88

7; OB 80, 82-85, 86, 88

7; OB 80, 82-85, 86, 88

7; OB 80, 82-85, 86, 88

7; OB 80, 82-85, 86, 88

  • OB обработки синхронных ошибок



2; OB 121, 122

2; OB 121, 122

2; OB 121, 122

2; OB 121, 122

2; OB 121, 122

Глубина вложения блоков:













  • на приоритетный класс



24

24

24

24

24

  • дополнительно с OB обработки ошибок



24

24

24

24

24

Быстродействие













Для логических операций, типовое значение



0.004 мкс

0.004 мкс

0.004 мкс

0.004 мкс

0.004 мкс

Для арифметических операций с фиксированной точкой, типовое значение



0.003 мкс

0.003 мкс

0.003 мкс

0.003 мкс

0.003 мкс

Для арифметических операций с плавающей точкой, типовое значение



0.004 мкс

0.004 мкс

0.004 мкс

0.004 мкс

0.004 мкс

Счетчики и таймеры













S7 счетчики:













  • количество



2 048

2 048

2 048

2 048

2 048

  • сохраняющие состояния при перебоях в питании



Настраивается: 0...2047

Настраивается: 0...2047

Настраивается: 0...2047

Настраивается: 0...2047

Настраивается: 0...2047

    • по умолчанию



8

8

8

8

8

  • диапазон счета



Настраиваемый: 0...999

Настраиваемый: 0...999

Настраиваемый: 0...999

Настраиваемый: 0...999

Настраиваемый: 0...999

IEC счетчики:



Есть

Есть

Есть

Есть

Есть

  • тип



SFB

SFB

SFB

SFB

SFB

S7 таймеры:













  • количество



2 048

2 048

2 048

2 048

2 048

  • сохраняющие состояния при перебоях в питании



Настраивается: 0...2047

Настраивается: 0...2047

Настраивается: 0...2047

Настраивается: 0...2047

Настраивается: 0...2047

  • диапазон выдержек времени



Настраиваемый:    10 мс ...9990 с

Настраиваемый:    10 мс ...9990 с

Настраиваемый:    10 мс ...9990 с

Настраиваемый:    10 мс ...9990 с

Настраиваемый:    10 мс ...9990 с

IEC таймеры:



Есть

Есть

Есть

Есть

Есть

  • тип



SFB

SFB

SFB

SFB

SFB

Область памяти данных













Энергонезависимая память данных

256 Кбайт

512 Кбайт

512 Кбайт

512 Кбайт

512 Кбайт

512 Кбайт

Флаги:













  • количество, не более



16 Кбайт

16 Кбайт

16 Кбайт

16 Кбайт

16 Кбайт

  • сохраняющие состояния при перебоях в питании



Настраивается:    MB 0 ... MB 16383

Настраивается:    MB 0 ... MB 16383

Настраивается:    MB 0 ... MB 16383

Настраивается:    MB 0 ... MB 16383

Настраивается:    MB 0 ... MB 16383

  • по умолчанию



MB 0 ... MB 15

MB 0 ... MB 15

MB 0 ... MB 15

MB 0 ... MB 15

MB 0 ... MB 15

  • количество тактовых битов



8

8

8

8

8

Блоки данных













  • количество, не более



Размер кода и размер данных: по 4 Мбайт

Размер кода и размер данных: по 4 Мбайт

Размер кода и размер данных: по 4 Мбайт

Размер кода и размер данных: по 4 Мбайт

Размер кода и размер данных: по 4 Мбайт

  • размер, не более



64 Кбайт

64 Кбайт

64 Кбайт

64 Кбайт

64 Кбайт

Адресное пространство













Адресное пространство ввода-вывода:













  • общее



16 Кбайт

16 Кбайт

16 Кбайт

16 Кбайт

16 Кбайт

  • для вывода



16 Кбайт

16 Кбайт

16 Кбайт

16 Кбайт

16 Кбайт

  • из них в системе распределенного ввода-вывода:













    • для ввода



8 Кбайт

8 Кбайт

8 Кбайт

8 Кбайт

8 Кбайт

    • для вывода



8 Кбайт

8 Кбайт

8 Кбайт

8 Кбайт

8 Кбайт

Область отображения процесса:













  • для входов, настраивается



16 Кбайт

16 Кбайт

8 Кбайт

8 Кбайт

8 Кбайт

  • для выходов, настраивается



16 Кбайт

16 Кбайт

8 Кбайт

8 Кбайт

8 Кбайт

  • для входов, по умолчанию



512 байт

512 байт

512 байт

512 байт

512 байт

  • для выходов, по умолчанию



512 байт

512 байт

512 байт

512 байт

512 байт

Количество областей отображения подпроцессов, не более



15

15

15

15

15

Количество дискретных каналов:













  • ввода



128 000

128 000

128 000

128 000

128 000

  • вывода



128 000

128 000

128 000

128 000

128 000

Количество аналоговых каналов:













  • ввода



8 000

8 000

8 000

8 000

8 000

  • вывода



8 000

8 000

8 000

8 000

8 000

Время













Часы













  • аппаратные часы реального времени



Есть; разрешение: 1 с

Есть; разрешение: 1 с

Есть; разрешение: 1 с

Есть; разрешение: 1 с

Есть; разрешение: 1 с

Синхронизация времени:













  • поддержка



Есть

Есть

Есть

Есть

Есть

  • в Ethernet через NTP



Есть

Есть

Есть

Есть

Есть

Функции S7 сообщений













Количество станций, регистрирующих S7 сообщения, не более



62; функции аварийных сообщений не могут использоваться для модулей системы локального ввода-вывода

62; функции аварийных сообщений не могут использоваться для модулей системы локального ввода-вывода

62; функции аварийных сообщений не могут использоваться для модулей системы локального ввода-вывода

62; функции аварийных сообщений не могут использоваться для модулей системы локального ввода-вывода

62; функции аварийных сообщений не могут использоваться для модулей системы локального ввода-вывода

Диагностические сообщения процесса



Есть; Alarm_S

Есть; Alarm_S

Есть; Alarm_S

Есть; Alarm_S

Есть; Alarm_S

Функции тестирования и отладки













Отображение состояний/ управление переменными



Есть

Есть

Есть

Есть

Есть

Принудительная установка



Нет

Нет

Нет

Нет

Нет

Буфер диагностических сообщений



Есть

Есть

Есть

Есть

Есть

Функции мониторинга













Светодиоды индикации состояний



Есть

Есть

Есть

Есть

Есть

Коммуникационные функции













PG/OP функции связи



Есть

Есть

Есть

Есть

Есть

Обмен глобальными данными



Нет

Нет

Нет

Нет

Нет

Базовые функции S7 связи



Нет

Нет

Нет

Нет

Нет

S7 функции связи:



Есть

Есть

Есть

Есть

Есть

  • в режиме сервера



Есть

Есть

Есть

Есть

Есть

  • в режиме клиента



Есть

Есть

Есть

Есть

Есть

Открытый обмен данными через IE:













  • TCP/IP:



Есть; через встроенный интерфейс PROFINET (X1) и загружаемые FB

Есть; через встроенный интерфейс PROFINET (X1) и загружаемые FB

Есть; через встроенный интерфейс PROFINET (X1) и загружаемые FB

Есть; через встроенный интерфейс PROFINET (X1) и загружаемые FB

Есть; через встроенный интерфейс PROFINET (X1) и загружаемые FB

    • количество соединений, не более



32

32

32

32

32

    • объем данных, не более



8 192 байт

8 192 байт



8 192 байт

8 192 байт

8 192 байт

  • ISO-на-TCP (RFC1006)



Нет

Нет

Нет

Нет

Нет

  • UDP



Есть; через встроенный интерфейс PROFINET (X1) и загружаемые FB

Есть; через встроенный интерфейс PROFINET (X1) и загружаемые FB

Есть; через встроенный интерфейс PROFINET (X1) и загружаемые FB

Есть; через встроенный интерфейс PROFINET (X1) и загружаемые FB

Есть; через встроенный интерфейс PROFINET (X1) и загружаемые FB

    • количество соединений, не более



32

32

32

32

32

    • объем данных, не более



1 472 байт

1 472 байт



1 472 байт

1 472 байт

1 472 байт

Количество соединений:













  • общее



64

64

64

64

64

  • зарезервировано для PG функций связи



1

1

1

1

1

  • зарезервировано для OP функций связи



1

1

1

1

1

1-й интерфейс













Тип интерфейса



PROFINET

PROFINET

PROFINET

PROFINET

PROFINET

Соединители



2x RJ45

2x RJ45

2x RJ45

2x RJ45

2x RJ45

Автоматическое определение скорости обмена данными в сети



Есть

Есть

Есть

Есть

Есть

Автоматическая настройка на скорость обмена данными в сети



Есть

Есть

Есть

Есть

Есть

Автоматическая кроссировка подключаемых кабелей



Есть

Есть

Есть

Есть

Есть

Количество соединений



32

32

32

32

32

Функции:













  • MPI



Нет

Нет

Нет

Нет

Нет

  • ведущее DP устройство



Нет

Нет

Нет

Нет

Нет

  • ведомое DP устройство



Нет

Нет

Нет

Нет

Нет

  • прибор ввода-вывода PROFINET IO



Нет

Нет

Нет

Нет

Нет

  • контроллер PROFINET IO



Есть

Есть

Есть

Есть

Есть

  • PROFINET CBA



Есть

Есть

Есть

Есть

Есть

  • открытый обмен данными через IE



Есть

Есть

Есть

Есть

Есть

  • PtP соединения



Нет

Нет

Нет

Нет

Нет

Контроллер PROFINET IO:













  • службы:













    • PG/OP функции связи



Есть

Есть

Есть

Есть

Есть

    • S7 роутинг



Есть

Есть

Есть

Есть

Есть

    • S7 функции связи



Есть

Есть

Есть

Есть

Есть

    • изохронный режим



Нет

Нет

Нет

Нет

Нет

  • общее количество приборов ввода-вывода, не более



256

256

256

256

256

  • количество приборов ввода-вывода с поддержкой режима IRT и опции "high flexibility", не более



64

64

64

64

64

  • поддержка режима IRT



Есть

Есть

Есть

Есть

Есть

  • поддержка приоритетного запуска приборов



Есть

Есть

Есть

Есть

Есть

    • количество приборов ввода-вывода, не более



32

32

32

32

32

  • активация/ деактивация приборов ввода-вывода



Есть

Есть

Есть

Есть

Есть

    • количество одновременно активируемых/ деактивируемых приборов, не более



8

8

8

8

8

  • замена приборов ввода-вывода во время работы (порты партнера)



Есть

Есть

Есть

Есть

Есть

    • максимальное количество приборов на инструмент



8

8

8

8

8

  • адресное пространство:













    • ввода, не более



16 Кбайт

16 Кбайт

16 Кбайт

16 Кбайт

16 Кбайт

    • вывода, не более



16 Кбайт

16 Кбайт

16 Кбайт

16 Кбайт

16 Кбайт

  • объем данных пользователя на адресное пространство, не более



2 Кбайт

2 Кбайт

2 Кбайт

2 Кбайт

2 Кбайт

    • передается за один цикл, не более



256 байт

256 байт

256 байт

256 байт

256 байт

PROFINET CBA:













  • асинхронный обмен данными



Есть

Есть

Есть

Есть

Есть

  • циклический обмен данными



Есть

Есть

Есть

Есть

Есть

Открытый обмен данными через IE:



Есть

Есть

Есть

Есть

Есть

  • количество соединений, не более



32

32

32

32

32

  • номера локальных портов, используемых в конце системы



0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

0, 20, 21, 23, 25, 80, 102, 135, 161, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535

2-й интерфейс













Тип интерфейса



Встроенный интерфейс Ethernet

Встроенный интерфейс Ethernet

Встроенный интерфейс Ethernet

Встроенный интерфейс Ethernet

Встроенный интерфейс Ethernet

Физический уровень



Ethernet RJ45

Ethernet RJ45

Ethernet RJ45

Ethernet RJ45

Ethernet RJ45

Автоматическое определение скорости обмена данными в сети



Есть

Есть

Есть

Есть

Есть

Автоматическая настройка на скорость обмена данными в сети



Есть

Есть

Есть

Есть

Есть

Автоматическая кроссировка подключаемых кабелей



Нет

Нет

Нет

Нет

Нет

Количество соединений



32

32

32

32

32

Функции













  • контроллер PROFINET IO



Нет

Нет

Нет

Нет

Нет

  • прибор PROFINET IO



Нет

Нет

Нет

Нет

Нет

  • PROFINET CBA



Нет

Нет

Нет

Нет

Нет

  • PROFINET CBA-SRT



Нет

Нет

Нет

Нет

Нет

Программирование













Конфигурирование:













  • STEP 7



Есть; V5.5 или выше + обновление HW/iMap V3.0 SP1

Есть; V5.5 или выше + обновление HW/iMap V3.0 SP1

Есть; V5.5 или выше + обновление HW/iMap V3.0 SP1

Есть; V5.5 или выше + обновление HW/iMap V3.0 SP1

Есть; V5.5 или выше + обновление HW/iMap V3.0 SP1

Языки программирования:













  • STEP 7



Есть

Есть

Есть

Есть

Есть

  • LAD



Есть

Есть

Есть

Есть

Есть

  • FBD



Есть

Есть

Есть

Есть

Есть

  • STL



Есть

Есть

Есть

Есть

Есть

  • SCL



Есть

Есть

Есть

Есть

Есть

  • CFC



Есть

Есть

Есть

Есть

Есть

  • GRAPH



Есть

Есть

Есть

Есть

Есть

  • HiGraph®



Есть

Есть

Есть

Есть

Есть

Установленное программное обеспечение













Визуализация







WinCC flexible 2008 RT128

WinCC flexible 2008 RT512

WinCC flexible 2008 RT2048

Управление



SIMATIC WinAC RTX 2010

SIMATIC WinAC RTX F 2010

SIMATIC WinAC RTX 2010

SIMATIC WinAC RTX 2010

SIMATIC WinAC RTX 2010

Связь



Есть

Есть

Есть

Есть

Есть

Условия эксплуатации, хранения и транспортировки













Диапазон температур:













  • рабочий

0 ... 50 °C

0 ... 50 °C

0 ... 50 °C

0 ... 50 °C

0 ... 50 °C

0 ... 50 °C

  • хранения и транспортировки

-40 ... 70 °C

-40 ... 70 °C

-40 ... 70 °C

-40 ... 70 °C

-40 ... 70 °C

-40 ... 70 °C

Вибрация:













  • во время работы по IEC 60068-2-6

Есть

Есть

Есть

Есть

Есть

Есть

  • во время транспортировки по IEC 60068-2-6

Есть

Есть

Есть

Есть

Есть

Есть

Ударные воздействия:













  • во время работы по IEC 60068-2-27

Есть

Есть

Есть

Есть

Есть

Есть

  • во время транспортировки по IEC 60068-2-29

Есть

Есть

Есть

Есть

Есть

Есть

Степень защиты













IP20

Есть

Есть

Есть

Есть

Есть

Есть

Стандарты, одобрения, сертификаты













Марка CE

Есть

Есть

Есть

Есть

Есть

Есть

Одобрение CSA

Есть; включено в cULus

Есть; включено в cULus

Есть; включено в cULus

Есть; включено в cULus

Есть; включено в cULus

Есть; включено в cULus

C-TICK

Есть

Есть

Есть

Есть

Есть

Есть

cULus

Есть

Есть

Есть

Есть

Есть

Есть

Одобрение FM

Есть

Есть

Есть

Есть

Есть

Есть

Габариты и масса













Габариты (Шх Вх Г) в мм

160х 125х 115

160х 125х 115

160х 125х 115

160х 125х 115

160х 125х 115

160х 125х 115

Масса, приблизительно

1.5 кг

1.5 кг

1.5 кг

1.5 кг

1.5 кг

1.5 кг




Код Заказной номер Описание Вес (кг) Заказать
111071 6ES7677-1DD10-0BA0 simatic s7-mec, модульный встраиваемый контроллер ec31, 1 gb ram, 4 gb флэш-диск с предустановленным по: windows xp embedded; sdk, интерфейсы: 1. if: 2x profinet, 2. if: 1x fast ethernet, 3. if: 2 x usb, mmc слот, документация dvd, cd/dvd восстановления 1.748 Заказать
111072 6ES7677-1DD10-0BB0 simatic s7-mec, модульный встраиваемый контроллер ec31-rtx, 1 gb ram, 4 gb флэш-диск с предустановленным по: windows xp embedded; simatic winac rtx, simatic softnet-s7/lean, интерфейсы: 1. if: 2x profinet, 2. if: 1x fast ethernet, 3. if: 2 x usb, mmc слот 1.768 Заказать
111073 6ES7677-1DD10-0BF0 simatic s7-mec, модульный встраиваемый контроллер ec31-hmi/rtx, 1 gb ram, 2 gb флэш-диск с предустановленным по: windows xp embedded; simatic winac rtx, simatic softnet-s7/lean, wincc flexible rt 128 pt, вкл. smartaccess, recipes, archives, интерфейсы: 1. 1.826 Заказать
111074 6ES7677-1DD10-0BG0 simatic s7-mec, модульный встраиваемый контроллер ec31-hmi/rtx, 1 gb ram, 4 gb флэш-диск с предустановленным по: windows xp embedded; simatic winac rtx, simatic softnet-s7/lean, wincc flexible rt 512 pt, вкл. smartaccess, recipes, archives, интерфейсы: 1. 2.5 Заказать
63097 6ES7677-1DD10-0BH0 simatic s7-mec, модульный встраиваемый контроллер ec31-hmi/rtx, 1 gb ram, 4 gb флэш-диск с предустановленным по: windows xp embedded; simatic winac rtx, simatic softnet-s7/lean, wincc flexible rt 2048 pt, вкл. smartaccess, recipes, archives, интерфейсы: 1 1.813 Заказать
111076 6ES7677-1DD50-2AA0 simatic s7-mec, модуль расширения em pc, для дополнительного подключения 2 x usb, 1 x ethernet gb, 1 x com, 1 x dvi-i, 1 x слот cf 1 xслот sd/mmc 0.483 Заказать
111077 6ES7677-1DD60-1AA0 simatic s7-mec, модуль расширения em pci-104 для установки до 3 дополнительных карт pci-104, (возможно использование карт pc/104 plus при помощи доп. адаптеров) 0.506 Заказать
63098 6ES7677-1FD10-0FB0 simatic s7-mec, модульный встраиваемый контроллер ec31-rtx f, 1 gb ram, 4 gb флэш-диск с предустановленным по: windows xp embedded; simatic winac rtx f, simatic softnet-s7/lean, интерфейсы: 1. if: 2x profinet, 2. if: 1x fast ethernet, 3. if: 2 x usb, mmc 1.768 Заказать
;
