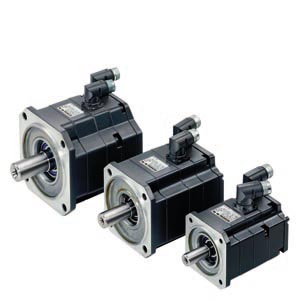

Синхронные серводвигатели 1FT6 производства Siemens

Синхронные серводвигатели 1FT6
Технические характеристики

Трехфазные серводвигатели 1FT6 – это синхронные двигатели с возбуждением постоянными магнитами. Магниты сделаны из редкоземельных металлов.

Серводвигатели 1FT6 не могут работать с SIMOVERTMASTERDRIVESVectorControl.

Они обладают следующими свойствами:

  • Высокая удельная мощность с низким физическим объемом
  • Межобмоточная изоляция для класса температур F
  • Высокие термические резервы для длительной нагрузки и перегрузки
  • Высокая способность к перегрузке (250 мс):
    • Mmax ≈ 4 · M0 (100 K) для размеров 28, 36, 48 и 63
    • Mmax ≈ 3.3 · M0 (100 K) для размеров 80 и 100
    • Mmax ≈ 2.5 · M0 (100 K) для размера 132 для двигателей с самоохлаждением
  • Небольшие потери с очень хорошим КПД
  • Очень хорошая динамика привода благодаря небольшому моменту инерции ротора
  • Небольшая неравномерность крутящего момента 1 % (среднее значение)
  • Высокий класс защиты
  • Незначительные требования к техобслуживанию
  • Высокая соосность и качество вибрации
  • Высокая способность выдерживать боковое усилие
  • Высокая механическая жесткость
  • Небольшой вес
  • Контроль температуры двигателя посредством KTY 84
  • Интегрированная система датчиков для определения скорости двигателя и позиции ротора
  • Штекер для сигнальных и силовых соединений в стандартной конфигурации. Клеммная коробка для силового кабеля имеется для двигателей 1FT6 размером 100 и больше..



Специальные технические и коммерческие свойства стандартных типов 1FT6
  • Оптическая система датчиков или датчики абсолютного значения с высоким разрешением
  • Класс вибрации N
  • Класс защиты IP65
  • С/без стояночного тормоза
  • Короткое время поставки (20 рабочих дней)
  • Экономически более выгодные, чем другие сопоставимые двигатели.



Станки для всех отраслей промышленности с высокими требованиями к динамике, точности и гибкости, например, упаковочные машины, системы хранения и поиска для товарных складов, конвейеры и роботы, погрузочно-разгрузочные системы, печатные машины (листовые и ротационные печатные машины), а также станки.

  • Высокое качество обрабатываемой поверхности благодаря высокому качеству кругового движения (синусоидальные токи)
  • Короткие переходные процессы вследствие высокой динамики
  • Силовой и сигнальный разъемы для применения в сильно загрязненной среде
  • Высокая стойкость к поперечным усилиям
  • Высокие тепловые резервы для длительных и кратковременных нагрузок
  • Высокая кратковременная перегрузочная способность (250 мс)
  • Высокий КПД
  • Очень хорошая динамика привода благодаря малому моменту инерции ротора
  • Малые пульсации момента 1 % (среднее значение)
  • Высокая степень защиты

Код

Описание опций

1FT6
Естественное охлаждение

Принудительное охлаждение

Водяное охлаждение

K09

Клеммная коробка справа

-

❑
(SH 160)

❑
(SH 132 and160)

K10

Клеммная коробка слева

-

❑
(SH 160)

❑
(SH 132 и 160)

L68

Балансировка в полную шпонку

-

❑
(SH 132 и 160)

❑
(SH 132 и 160)

M03

Исполнение для Зоны 2 взрывоопасных областей (согласно EN 50021/IEC 60079-15)

❑
(выше SH 100)

-

❑
(SH 63 ... 100)

M39

Исполнение для опасных областей Зоны 22 (согласно EN 50281/IEC 61241

❑
(выше SH 100)

-

-

N05

Нестандартный конец вала
(размеры как для 1FT5)

❑

-

-

N40

Исполнение для пищевой промышленности

❑
(SH 63 ... 100)

-

-

X01

Угольно-черный цвет
RAL 9005

❑

❑

❑

X02

Кремовый цвет
RAL 9001

❑

❑

❑

X03

Зеленый резеда
RAL 6011

❑

❑

❑

X04

Серая галька
RAL 7032

❑

❑

❑

X05

Небесно-голубой цвет
RAL 5015

❑

❑

❑

X06

Светлая слоновая кость
RAL 1015

❑

❑

❑


❑ Опция возможна

- Не возможно

Код Заказной номер Описание Вес (кг) Заказать
23715 1FT6031-4AK7.-.... синхронный серводвигатель 1ft6 1,0нm, 100k, 6000 об/мин самоохлаждение, 3.1 Заказать
23719 1FT6034-4AK7.-.... синхронный серводвигатель 1ft6 2,0нm, 100k, 6000 об/мин самоохлаждение, 4.4 Заказать
29755 1FT6041-4AF7.-.... синхронный серводвигатель 1ft6 2,5нм, 100k, 3000 об/мин самоохлаждение, 6.6 Заказать
23720 1FT6041-4AK7.-.... синхронный серводвигатель 1ft6 2,5нм, 100k, 6000 об/мин самоохлаждение, 6.6 Заказать
29756 1FT6044-4AK7.-.... синхронный серводвигатель 1ft6 5,0нm, 100k, 6000 об/мин самоохлаждение, 8.3 Заказать
29757 1FT6061-6AC7.-.... синхронный серводвигатель 1ft6 4,0нm, 100k, 2000 об/мин самоохлаждение, 8 Заказать
29758 1FT6061-6AF7.-.... синхронный серводвигатель 1ft6 4,0нm, 100k, 3000 об/мин самоохлаждение, 8 Заказать
29762 1FT6061-6AK7.-.... синхронный серводвигатель 1ft6 4,0нm, 100k, 6000 об/мин самоохлаждение, 8 Заказать
23733 1FT6062-6AC7.-.... синхронный серводвигатель 1ft6 6,0нm, 100k, 2000 об/мин самоохлаждение, 9.5 Заказать
23734 1FT6062-6AF7.-.... синхронный серводвигатель 1ft6 6,0нm, 100k, 3000 об/мин самоохлаждение, 9.5 Заказать
23737 1FT6062-6AK7.-.... синхронный серводвигатель 1ft6 6,0нm, 100k, 6000 об/мин самоохлаждение, 9.5 Заказать
35242 1FT6062-6WF7.-.... синхронный серводвигатель 1ft6 10,2 нм, 100 k, 3000 об/мин водяное охлаждение, 9.5 Заказать
23738 1FT6062-6WH7.-.... синхронный серводвигатель 1ft6 10,2 нм, 100 k, 4500 об/мин водяное охлаждение, 9.5 Заказать
35243 1FT6062-6WK7.-.... синхронный серводвигатель 1ft6 10,2 нм, 100 k, 6000 об/мин водяное охлаждение, 9.5 Заказать
35249 1FT6064-6AF7.-.... синхронный серводвигатель 1ft6 9,5нm, 100k, 3000 об/мин самоохлаждение, 12.5 Заказать
23745 1FT6064-6AK7.-.... синхронный серводвигатель 1ft6 9,5нm, 100k, 6000 об/мин самоохлаждение, 12.5 Заказать
23747 1FT6064-6WF7.-.... синхронный серводвигатель 1ft6 16,2 нм, 100 k, 3000 об/мин водяное охлаждение, 12.5 Заказать
23748 1FT6064-6WH7.-.... синхронный серводвигатель 1ft6 16,2 нм, 100 k, 4500 об/мин водяное охлаждение, 12.5 Заказать
23749 1FT6064-6WK7.-.... синхронный серводвигатель 1ft6 16,2 нм, 100 k, 6000 об/мин водяное охлаждение, 12.5 Заказать
23750 1FT6081-8AC7.-.... синхронный серводвигатель 1ft6 8,0нm, 100k, 2000 об/мин самоохлаждение, 12.5 Заказать
35252 1FT6081-8AF7.-.... синхронный серводвигатель 1ft6 8,0нm, 100k, 3000 об/мин самоохлаждение, 12.5 Заказать
23751 1FT6081-8AH7.-.... синхронный серводвигатель 1ft6 8,0нm, 100k, 4500 об/мин самоохлаждение, 12.5 Заказать
23752 1FT6081-8AK7.-.... синхронный серводвигатель 1ft6 8,0нm, 100k, 6000 об/мин самоохлаждение, 12.5 Заказать
35256 1FT6082-8AF7.-.... синхронный серводвигатель 1ft6 13нm, 100k, 3000 об/мин самоохлаждение, 15 Заказать
35257 1FT6082-8AK7.-.... синхронный серводвигатель 1ft6 13нm, 100k, 6000 об/мин самоохлаждение, 15 Заказать
35261 1FT6084-8AF7.-.... синхронный серводвигатель 1ft6 20нm, 100k, 3000 об/мин самоохлаждение, 20.5 Заказать
35263 1FT6084-8SF7.-.... синхронный серводвигатель 1ft6 26нm, 100k, 3000 об/мин принудительная вентиляция, 25 Заказать
35264 1FT6084-8SH7.-.... синхронный серводвигатель 1ft6 26нm, 100k, 4500 об/мин принудительная вентиляция, 25 Заказать
23767 1FT6084-8SK7.-.... синхронный серводвигатель 1ft6 26нm, 100k, 6000 об/мин принудительная вентиляция, 25 Заказать
23768 1FT6084-8WF7.-.... синхронный серводвигатель 1ft6 35нm, 100k, 3000 об/мин водяное охлаждение, 21 Заказать
35265 1FT6084-8WH7.-.... синхронный серводвигатель 1ft6 35нm, 100k, 4500 об/мин водяное охлаждение, 21 Заказать
35266 1FT6084-8WK7.-.... синхронный серводвигатель 1ft6 35нm, 100k, 6000 об/мин водяное охлаждение, 21 Заказать
35273 1FT6086-8AF7.-.... синхронный серводвигатель 1ft6 27нm, 100k, 3000 об/мин самоохлаждение, 25.5 Заказать
35274 1FT6086-8SF7.-.... синхронный серводвигатель 1ft6 35нm, 100k, 3000 об/мин принудительная вентиляция, 30 Заказать
35275 1FT6086-8SH7.-.... синхронный серводвигатель 1ft6 35нm, 100k, 4500 об/мин принудительная вентиляция, 30 Заказать
23773 1FT6086-8SK7.-.... синхронный серводвигатель 1ft6 35нm, 100k, 6000 об/мин принудительная вентиляция, 30 Заказать
35276 1FT6086-8WF7.-.... синхронный серводвигатель 1ft6 47нm, 100k, 3000 об/мин водяное охлаждение, 26 Заказать
23774 1FT6086-8WH7.-.... синхронный серводвигатель 1ft6 47нm, 100k, 4500 об/мин водяное охлаждение, 26 Заказать
23775 1FT6086-8WK7.-.... синхронный серводвигатель 1ft6 47нm, 100k, 4500 об/мин 6000 водяное охлаждение, 26 Заказать
23777 1FT6102-8AF7.-.... синхронный серводвигатель 1ft6 27нm, 100k, 3000 об/мин самоохлаждение, 27.5 Заказать
35286 1FT6105-8AF7.-.... синхронный серводвигатель 1ft6 50нm, 100k, 3000 об/мин самоохлаждение, 39.5 Заказать
23781 1FT6105-8SB7.-.... синхронный серводвигатель 1ft6 63нm, 100k, 1500 об/мин принудительная вентиляция, 45.5 Заказать
23782 1FT6105-8SC7.-.... синхронный серводвигатель 1ft6 63нm, 100k, 2000 об/мин принудительная вентиляция, 45.5 Заказать
35287 1FT6105-8SF7.-.... синхронный серводвигатель 1ft6 63нm, 100k, 3000 об/мин принудительная вентиляция, 45.5 Заказать
23783 1FT6105-8SH7.-.... синхронный серводвигатель 1ft6 65нm, 100k, 4500 об/мин принудительная вентиляция, im b5 (im v1,im v3), 45.5 Заказать
23784 1FT6105-8WC7.-.... синхронный серводвигатель 1ft6 85нm, 100k, 2000 об/мин водяное охлаждение, 45.5 Заказать
35288 1FT6105-8WF7.-.... синхронный серводвигатель 1ft6 85нm, 100k, 3000 об/мин водяное охлаждение, 45.5 Заказать
23785 1FT6108-8AF7.-.... синхронный серводвигатель 1ft6 70нm, 100k, 3000 об/мин самоохлаждение, 55.5 Заказать
35291 1FT6108-8SB7.-.... синхронный серводвигатель 1ft6 90нm, 100k, 1500 об/мин принудительная вентиляция, 61.5 Заказать
23786 1FT6108-8SC7.-.... синхронный серводвигатель 1ft6 90нm, 100k, 2000 об/мин принудительная вентиляция, 61.5 Заказать
23787 1FT6108-8SF7.-.... синхронный серводвигатель 1ft6 90 нm, 100 k, 3000 об/мин принудительная вентиляция 61.5 Заказать
35292 1FT6108-8WB7.-.... синхронный серводвигатель 1ft6 119нm, 100k, 1500 об/мин водяное охлаждение, 61.5 Заказать
23788 1FT6108-8WC7.-.... синхронный серводвигатель 1ft6 119нm, 100k, 2000 об/мин водяное охлаждение, 61.5 Заказать
35293 1FT6108-8WF7.-.... синхронный серводвигатель 1ft6 119нm, 100k, 3000 об/мин водяное охлаждение, 61.5 Заказать
23791 1FT6132-6AF7.-.... синхронный серводвигатель 1ft6 75нm, 100k, 3000 об/мин самоохлаждение, 85 Заказать
35295 1FT6132-6SC7.-.... синхронный серводвигатель 1ft6 110нm, 100k, 2000 об/мин принудительная вентиляция, 91 Заказать
23792 1FT6132-6SF7.-.... синхронный серводвигатель 1ft6 110нm, 100k, 3000 об/мин принудительная вентиляция, 91 Заказать
23793 1FT6132-6WB7.-.... синхронный серводвигатель 1ft6 155 нm, 100 k, 1500 об/мин водяное охлаждение, 90 Заказать
23794 1FT6132-6WD7.-.... синхронный серводвигатель 1ft6, 155 нm, 100 k, 2500 об/mин водяное охлаждение, 90 Заказать
35299 1FT6134-6SC7.-.... синхронный серводвигатель 1ft6 140нm, 100k, 2000 об/мин принудительная вентиляция, 106 Заказать
23795 1FT6134-6SF7.-.... синхронный серводвигатель 1ft6 140нm, 100k, 3000 об/мин принудительная вентиляция, 106 Заказать
35300 1FT6134-6WB7.-.... синхронный серводвигатель 1ft6, 200 нm, 100 k, 1500 об/мин водяное охлаждение, 103 Заказать
23796 1FT6134-6WD7.-.... синхронный серводвигатель 1ft6, 200 нm, 100 k, 2500 об/mин водяное охлаждение, 103 Заказать
35301 1FT6136-6AB7.-.... синхронный серводвигатель 1ft6 115нm, 100k, 1500 об/мин самоохлаждение, 117 Заказать
23797 1FT6136-6AC7.-.... синхронный серводвигатель 1ft6 115нm, 100k, 2000 об/мин самоохлаждение, 117 Заказать
35302 1FT6136-6SB7.-.... синхронный серводвигатель 1ft6 175нm, 100k, 1500 об/мин, принудительная вентиляция, 123 Заказать
35303 1FT6136-6SC7.-.... синхронный серводвигатель 1ft6 175нm, 100k, 2000 об/мин, принудительная вентиляция, 123 Заказать
35304 1FT6136-6SF7.-.... синхронный серводвигатель 1ft6 175 нm, 100 k, 3000 об/мин принудительная вентиляция, 123 Заказать
35305 1FT6136-6WB7.-.... синхронный серводвигатель 1ft6 240 нm, 100 k, 1500 об/мин водяное охлаждение 120 Заказать
35306 1FT6136-6WD7.-.... синхронный серводвигатель 1ft6 240 нm, 100 k, 2500 об/мин водяное охлаждение 120 Заказать
35307 1FT6138-6WB7.-.... синхронный серводвигатель 1ft6, 300 нm, 100 k, 1500 об/mин, водяное охлаждение, 137 Заказать
23798 1FT6138-6WD7.-.... синхронный серводвигатель 1ft6, 300 нm, 100 k, 2500 об/mин, водяное охлаждение, 137 Заказать
35308 1FT6163-8SB7.-.... синхронный серводвигатель 1ft6 425 нm, 100 k, 1500 об/мин принудительная вентиляция 170 Заказать
23799 1FT6163-8SD7.-.... синхронный серводвигатель 1ft6 425 нm, 100 k, 2500 об/мин принудительная вентиляция 170 Заказать
23800 1FT6163-8WB7.-.... синхронный серводвигатель 1ft6 450 нm, 100 k, 1500 об/мин водяное охлаждение 170 Заказать
23801 1FT6163-8WD7.-.... синхронный серводвигатель 1ft6 450 нm, 100 k, 2500 об/мин водяное охлаждение 170 Заказать
23802 1FT6168-8SB7.-.... синхронный серводвигатель 1ft6 600 нm, 100 k, 1500 об/мин принудительная вентиляция 210 Заказать
35309 1FT6168-8WB7.-.... синхронный серводвигатель 1ft6 700 нm, 100 k, 1500 об/мин водяное охлаждение 210 Заказать
;
