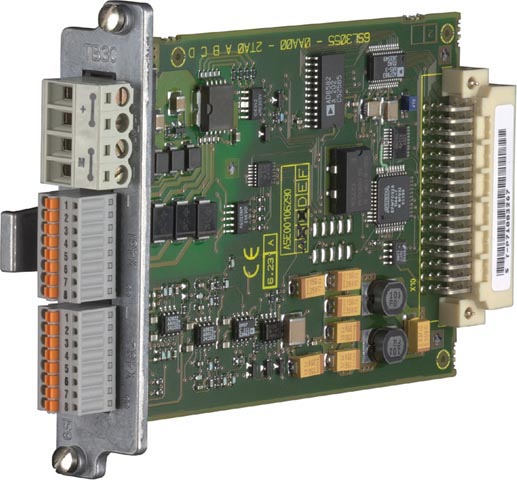

Клеммная панель ТВ30 производства Siemens

Максимальное требование к значению тока при 24 В DC через Блок управления CU320 без учета цифровых выходов

0.05 A

максимальное сечение провода

2.5 мм²

Max. fuse protection

20 A

Цифровые входы

• Напряжение

– 3 В дo + 30 В

• Низкий уровень (при открытом цифровом входе считается «низким»)

– 3 В дo + 5 В

• Высокий уровень

15 В дo 30 В

• Потребление тока (стандартное значение при 24 В DC)

Тип 10 мA

• Задержка распространения сигнала для цифровых входов ¹⁾

L → H: приблиз. 50 мкс

H → L: приблиз. 100 мкс

• Максимальное сечение провода

0.5 мм²

Цифровые выходы (непрерывная проверка на короткое замыкание)

• Напряжение

24 В DC

• Максимальный ток нагрузки для цифрового выхода

500 мA

• Максимальное сечение провода

0.5 мм²

Аналоговые входы (дифференциальные)

• Диапазон напряжения (напряжение открытого аналогового входа считается равным 0 В)

– 10 В дo + 10 В

• Внутреннее сопротивление R_i

65 кОм

• Разрешение

13 bit, + знак

• Максимальное сечение провода

0.5 мм²

Аналоговые выходы (непрерывная проверка на короткое замыкание)

• Напряжение

– 10 В дo + 10 В

• Максимальный ток нагрузки

– 3 мA дo + 3 мA

• Разрешение

11 бит, + знак

• Максимальное сечение провода

0.5 мм²

Потеря мощности

< 3 Вт

Вес, приблиз.

0.1 кг (0.2 фт)

Утверждено

cULus (Документ №.: E164110)
