Плата связи CBE20 используется для подключения приводной системы SINAMICS S120 к сети PROFINET IO через Блок управления CU320.
SINAMICS S120 в этом случае выполняет функции устройства PROFINET IO, включая следующие операции:
• функции устройства PROFINET IO
• Полная дуплексная передача на скорости 100 Mбит/сек
• Поддержка функций реального времени PROFINET IO:
• RT (Реальное время)
• RT (изохронное реальное время)
• подключение к устройствам управления PROFINET IO при помощи PROFIdrive, совместимого с характеристиками V4
• Стандартная связь TCP/IP для выполнения производственных задач при помощи программного обеспечения для пусконаладочных работ STARTER
• Встроенный 4-портовый коммутатор с четырьмя гнездами RJ45 на базе PROFINET ASIC ERTEC400. Оптимальная топология (линейная, древовидная, звезда) может быть создана без дополнительных внешних коммутационных устройств
Плата связи CBЕ10 | |
|---|---|
Максимальное требование к значению тока при 24 В DC | 0.05 A |
Потеря мощности | < 10 Вт |
Вес, примерно | 0.1 кг |
Плата связи CBE20 подключается в дополнительное гнездо на Блоке управления CU320.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 113281 | 6FC9341-2AE | sinumerik (принадлежности) d-sub- штекер 9 полюсный, розетка упаковка =3 шт. | 0.06 | Заказать |
| 65258 | 6FC9341-2AF | sinumerik (принадлежности) d-sub- штекер 9 полюсный, вилка упаковка = 3 шт. | 0.066 | Заказать |

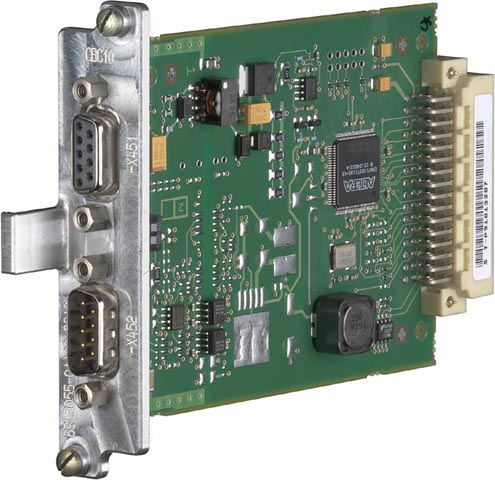

| 67546 | 6SL3055-0AA00-2CA0 | sinamics s120 плата связи can cbc10 для управляющего модуля cu320 | 0.07 | Заказать |
