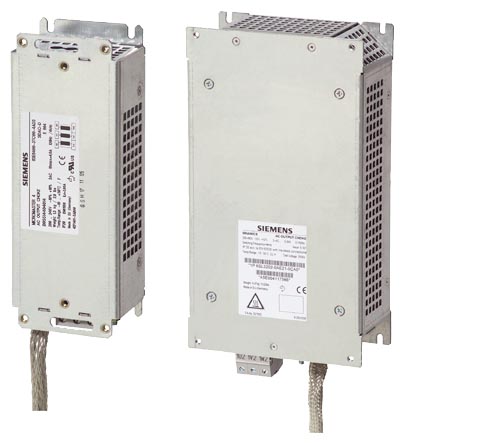

Дроссели двигателя книжного формата
Реакторы двигателя используются для уменьшения нагрузки напряжения на обмотку двигателя. Одновременно уменьшается дополнительная нагрузка, которую емкостный ток заряда/разряда создает для силового тока при использовании длинного кабеля двигателя. Максимально допустимая выходная частота при использовании реактора двигателя составляет 150 Гц.
Реакторы двигателя предназначены для импульсной частоты 4 кГц. Более высокая импульсная частота не допускается.
Реактор двигателя устанавливается как можно ближе к Силовому модулю.
Реакторы двигателя используются только в режимах «Вектор» и «V/f управление».
Напряжение DC-контура 510 ... 720 В DC или напряжение питания 380 ... 480 В 3 AC | Дроссель двигателя (для частоты модуляции 4 кГц) | |||
|---|---|---|---|---|
6SE6400-3TC00‑4AD2 | 6SL3202-0AE21‑0CA0 | 6SL3202-0AJ23‑2CA0 | ||
Номинальный ток | A | 4.5 | 10 | 32 |
Потери мощности | кВт | 0.005 | 0.02 | 0.06 |
Подключение к силовому модулю | Cable 4 x AWG16 (1.5 мм2) | Cable 4 x AWG14 (1.5 мм2) | Cable 4 x 6 мм2 | |
| м (ft) | 0.3 (0.98) | 0.4 (1.31) | 0.35 (1.15) |
Подключение двигателя | Винтовые клеммы | Винтовые клеммы | Винтовые клеммы | |
| мм2 | 6 | 6 | 6 |
Подключение PE | Винтовые клеммы M5 | Винтовые клеммы M5 | Винтовые клеммы M5 | |
Длина кабеля между дросселем двигателя и двигателем, max. | ||||
| м (ft) | 100 (328) | 100 (328) | 100 (328) |
| м (ft) | 150 (492) | 150 (492) | 150 (492) |
Степень защиты 1) | IP20 | IP20 | IP20 | |
Размеры | ||||
| мм (in) | 75.5 (2.97) | 153 (6.02) | 189 (7.44) |
| мм (in) | 201 (7.91) | 285 (11.22) | 351 (13.82) |
| мм (in) | 110 (4.33) | 70 (2.76) | 80 (3.15) |
Вес, ок. | кг (lb) | 2 (4.5) | 4.5 (10) | 9 (20) |
Аппробации | cURus | cURus | cURus | |
Относится к силовому модулю, блочный формат | Тип (номинальный ток) | 6SL3210-1SE11‑3UA0 (1.3 A) 6SL3210-1SE11‑7UA0 (1.7 A) 6SL3210-1SE12‑2UA0 (2.2 A) 6SL3210-1SE13‑1UA0 (3.1 A) 6SL3210-1SE14‑1UA0 (4.1 A) | 6SL3210-1SE16‑0 . A0 (5.9 A) 6SL3210-1SE17‑7 . A0 (7.7 A) 6SL3210-1SE21‑0 . A0 (10 A) | 6SL3210-1SE21‑8 . A0 (18 A) 6SL3210-1SE22‑5 . A0 (25 A) 6SL3210-1SE23‑2 . A0 (32 A) |
| FSA | FSB | FSC | |
1) При правильно подключенном к силовому модулю кабеле.
Напряжение DC-контура 510 ... 720 В DC или напряжение питания 380 ... 480 В 3 AC | Дроссель двигателя (для частоты модуляции 4 кГц) | |||||
|---|---|---|---|---|---|---|
6SE6400-3TC05‑4DD0 | 6SE6400-3TC03‑8DD0 | 6SE6400-3TC05‑4DD0 | 6SE6400-3TC08‑0ED0 | 6SE6400-3TC07‑5ED0 | ||
Номинальный ток | A | 68 | 45 | 68 | 104 | 90 |
Потери мощности | кВт | 0.2 | 0.2 | 0.2 | 0.17 | 0.27 |
Подключение к силовому модулю | Плоские шины под винт M6 | Плоские шины под винт M6 | Плоские шины под винт M6 | Плоские шины под винт M6 | Плоские шины под винт M6 | |
Подключение двигателя | Плоские шины под винт M6 | Плоские шины под винт M6 | Плоские шины под винт M6 | Плоские шины под винт M6 | Плоские шины под винт M6 | |
Подключение PE | Винт M6 | Винт M6 | Винт M6 | Винт M6 | Винт M6 | |
Длина кабеля между дросселем двигателя и двигателем, max. | ||||||
| м (ft) | 200 (656) | 200 (656) | 200 (656) | 200 (656) | 200 (656) |
| м (ft) | 300 (984) | 300 (984) | 300 (984) | 300 (984) | 300 (984) |
Степень защиты | IP00 | IP00 | IP00 | IP00 | IP00 | |
Размеры | ||||||
| мм (in) | 225 (8.86) | 225 (8.86) | 225 (8.86) | 225 (8.86) | 270 (10.63) |
| мм (in) | 210 (8.27) | 210 (8.27) | 210 (8.27) | 210 (8.27) | 248 (9.76) |
| мм (in) | 140 (5.51) | 140 (5.51) | 140 (5.51) | 140 (5.51) | 189 (7.44) |
Вес, ок. | кг (lb) | 11.5 (25.4) | 19 (42) | 11.5 (25.4) | 12 (26.5) | 27 (59.5) |
Аппробации | cURus | cURus | cURus | cURus | cURus | |
Относится к силовому модулю, блочный формат | Тип (номинальный ток) | 6SL3210-1SE23‑8 . A0 (38 A) | 6SL3210-1SE24‑5 . A0 (45 A) | 6SL3210-1SE26‑0 . A0 (60 A) | 6SL3210-1SE27‑5 . A0 (75 A) | 6SL3210-1SE31‑0 . A0 (90 A) |
| FSD | FSD | FSD | FSE | FSE | |
Напряжение DC-контура 510 ... 720 V DC или напряжение питания 380 ... 480 V 3 AC | Дроссель двигателя (для частоты модуляции 4 кГц) | |||
|---|---|---|---|---|
6SE6400-3TC14‑5FD0 | 6SE6400-3TC15-4FD0 | 6SE6400-3TC14‑5FD0 | ||
Номинальный ток | A | 178 | 178 | 178 |
Потери мощности | кВт | 0.47 | 0.25 | 0.47 |
Подключение к силовому модулю | Плоские шины под винт M8 | Плоские шины под винт M8 | Плоские шины под винт M8 | |
Подключение двигателя | Плоские шины под винт M8 | Плоские шины под винт M8 | Плоские шины под винт M8 | |
Подключение PE | Винт M8 | Винт M8 | Винт M8 | |
Длина кабеля между дросселем двигателя и двигателем, max. | ||||
| м (ft) | 200 (656) | 200 (656) | 200 (656) |
| м (ft) | 300 (984) | 300 (984) | 300 (984) |
Степень защиты | IP00 | IP00 | IP00 | |
Размеры | ||||
| мм (in) | 357 (14.06) | 270 (10.63) | 357 (14.06) |
| мм (in) | 321 (12.64) | 248 (9.76) | 321 (12.64) |
| мм (in) | 221 (8.70) | 189 (7.44) | 221 (8.70) |
Вес, ок. | кг (lb) | 57 (126) | 24 (53) | 57 (126) |
Аппробации | cURus | cURus | cURus | |
Относится к силовому модулю, блочный формат | Тип (номинальный ток) | 6SL3210-1SE31‑1 . A0 (110 A) | 6SL3210-1SE31‑5 . A0 (145 A) | 6SL3210-1SE31‑8 . A0 (178 A) |
| FSF | FSF | FSF | |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 115359 | 6SE6400-3TC00-4AD2 | micromaster 4 выходной дроссель 380-480в 3ac 4a накладной типоразмерa - 2.0mh 400в: до 150m длина кабеля 440в: до 100mдлина кабеля | 1.9 | Заказать |
| 115364 | 6SE6400-3TC03-8DD0 | micromaster 4 выходной дроссель 380-480 в 3ac 38 a выносной типоразмер d - 0.82 mh | 19.1 | Заказать |
| 115365 | 6SE6400-3TC05-4DD0 | micromaster 4 выходной дроссель 200-480 в 3ac 54 a выносной типоразмер d - 0.232 mh | 11.3 | Заказать |
| 115367 | 6SE6400-3TC07-5ED0 | micromaster 4 выходной дроссель 380-480 в 3ac 75 a выносной типоразмер e - 0.3 mh | 26.7 | Заказать |
| 67255 | 6SE6400-3TC08-0ED0 | micromaster 4 выходной дроссель 200-480 в 3ac 80 a выносной типоразмер e - 0.111 mh | 12.2 | Заказать |
| 115368 | 6SE6400-3TC14-5FD0 | micromaster 4 выходной дроссель 380-480 в 3ac 145 a выносной типоразмер f - 0.2 mh | 55.9 | Заказать |
| 115369 | 6SE6400-3TC15-4FD0 | micromaster 4 выходной дроссель 200-480 в 3ac 154 a выносной типоразмер f - 0.033 mh | 24 | Заказать |
| 67868 | 6SL3202-0AE21-0CA0 | sinamics выходной дроссель для силового блока типоразмер b накладной | 4.4 | Заказать |
| 67873 | 6SL3202-0AJ23-2CA0 | sinamics выходной дроссель для силового блока типоразмер c накладной | 9.1 | Заказать |
