Нежелательные колебания потенциала заземления могут возникнуть на группах приводов с общей длиной кабеля (общая длина всех кабелей двигателя и соединения DC) > 350 м (1148 футов) (экранированный) или 560 м (1837 футов) (неэкранированный). Модуль фиксации напряжения подавляет такие колебания, позволяя увеличить длину кабеля для устройств книжного формата до 630 м (2067 футов) (экранированный) или 850 м (2789 футов) (неэкранированный), принимая во внимание снижение мощности (см. соответствующие характеристики Линейных модулей).
При общей длине кабеля > 350 м (1148 футов), предельные значения Категории C2, которые определяются стандартом EN 61800‑3, могут быть превышены.
Модули фиксации напряжения могут функционировать только в сети с заземленной нейтралью (система TN).
При необходимости Модуль фиксации напряжения могут устанавливаться на Линейный модуль и подключаться к источнику напряжения соединения DC через встроенный шинопровод DC.

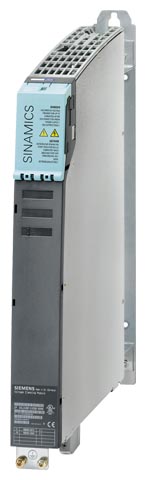

Напряжение соединения DC от 510 В до 720 В DC | Модуль фиксации напряжения книжного формата 6SL3100‑1VE00‑0AA0 |
|---|---|
Допустимая нагрузка по току шинопровода 24 В DC | 20 A |
Допустимая нагрузка по току шинопровода соединения DC | 100 A |
Разъем РЕ | На корпусе винтом М5 |
Заземление | Зажимной контакт |
Потери мощности, примерно | 50 Вт |
Ширина | 50 мм (1.97 дюйм) |
Высота | 380 мм (14.96 дюйм) |
Глубина с распоркой (включена в поставку) | 270 мм (10.63 дюйм) |
Вес, примерно | 3.1 кг (7 фнт) |
Стандартная версия модуля фиксации напряжения оснащена следующими интерфейсами:
• 2 разъема DC через шинопровод DC
• 1 разъем для HSB
• 2 разъема защитного заземления РЕ
