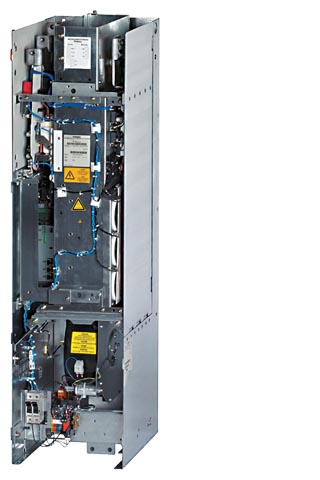

Базовый линейный модуль преобразует источник перем. тока в неконтролируемый источник пост. тока. Базовые линейные модули используются для приложений, в которых отсутствует возврат энергии к источнику или в которых происходит обмен энергией между осями двигателя и генератора в вставке постоянного тока. Подключенные модули двигателя заранее заряжаются с использованием тиристорного селекторного, обеспечивающего напряжение пост. тока соответствующее 1,35 x напряжение в сети. Базовые линейные модули можно использовать для подключения к системам с заземленной нейтралью (TN, TT) и системам без заземления (IT)
Общие технические данные | |
|---|---|
Данные. Электричество | |
Напряжение при соединении питающей линии | 380 В до 480 В 3 перм.тока ± 10% (– 15% < 1 мин) или |
Частота сети | 47 Гц до 63 Гц |
Коэффициент мощности линии при номинальной мощности |
|
| > 0.96 |
| 0.75 дo 0.93 |
Категория перенапряжения | Класс III для EN 60664 1 3 |
DC сетевое напряжение | приблиз. 1,35 x линейное напряжение 1) |
Источник питания для электроники | 24 В DC – 15%/+ 20% |
Управление главным соединителем |
|
| 240 В AC/ max. 8 A |
Подавление радиопомех | |
| Отсутствует подавление радиопомех |
| Категория C2 в EN 61800 3 |
Окружающие условия | |
Тип охлаждения | Искусственное охлаждение воздуха с использованием встроенного вентилятора |
Допустимая окружающая температура охлаждения (воздух) при работе для линейных компонентов, линейных модулей и модулей двигателей | 0°C до + 40 °C (32°F до +104°F) без превышения норм, |
Высота при монтаже | до 2,000 м (6563 фт) над уровнем моря без превышения норм, |
Сертификаты | |
Соответствие | CE (низкое напряжение и директивы EMC) |
Утверждение | cULus (Документ No.: E192450) |
1) Напряжение вставки постоянного тока не контролируется и зависит от нагрузки. Дополнительную информацию можно найти в Описании системы.
Напряжение сети 380 В до 480 В 3 AC | Базовые линейные модули в формате шасси | |||||
|---|---|---|---|---|---|---|
| 6SL3330-1TE34‑2AA0 | 6SL3330-1TE35‑3AA0 | 6SL3330-1TE38‑2AA0 | 6SL3330-1TE41‑2AA0 | 6SL3330-1TE41‑5AA0 | |
Мощность на входеPn | кВт | 200 (300) | 250 (400) | 400 (600) | 560 (800) | 710 (1000) |
Мощность на входе | кВт | По запросу | По запросу | По запросу | По запросу | По запросу |
макс. Мощность на входеPmax | кВт | 300 (402) | 375 (503) | 600 (805) | 840 (1126) | 1065 (1428) |
Номинальный ток DC t In_DC | A | 420 | 530 | 820 | 1200 | 1500 |
DC ток в сети IH_DC | A | 328 | 413 | 640 | 936 | 1170 |
Макс. DC ток Imax_DC | A | 630 | 795 | 1230 | 1800 | 2250 |
Входной ток при | A | 365 | 460 | 710 | 1010 | 1265 |
Макс. входной ток при | A | 547 | 690 | 1065 | 1515 | 1897 |
макс. требования к току | A | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
емкость вставки постоянного тока | мкФ | 7200 | 9600 | 14600 | 23200 | 29000 |
макс. емкость вставки постоянного тока группы приводов | мкФ | 57600 | 76800 | 116800 | 185600 | 232000 |
Эффективность η |
| 0.991 | 0.992 | 0.992 | 0.992 | 0.992 |
Потеря питания | кВт | 1.9 | 2.1 | 3.2 | 4.6 | 5.5 |
Требование к охлаждению воздуха | м3/с (фт3/с) | 0.17 (6) | 0.17 (6) | 0.17 (6) | 0.36 (12.71) | 0.36 (12.71) |
Уровень звукового давления при 50/60 Гц | Дб | 67/68 | 67/68 | 67/68 | 72/73 | 72/73 |
Подключение питания |
| Фланцевое соединение с болтом M10, | Фланцевое соединение с болтом M10, | Фланцевое соединение с болтом M10, | Фланцевое соединение с болтом M12, | Фланцевое соединение с болтом M12, |
Подключение вставки постоянного тока, |
| Фланцевое соединение с болтом M10,
| Фланцевое соединение с болтом M10,
| Фланцевое соединение с болтом M10,
| Фланцевое соединение с болтом M12, | Фланцевое соединение с болтом M12, |
PE-соединение |
| На корпусе с болтами M10 | На корпусе с болтами M10 | На корпусе с болтами M10 | На корпусе с болтами M10 | На корпусе с болтами M10 |
макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока) | м (фт) | 1500 (4921) | 1500 (4921) | 1500 (4921) | 2250 (7382) | 2250 (7382) |
Степень защиты |
| IP00 | IP00 | IP00 | IP00 | IP00 |
Ширина | мм (дюймы) | 305 (12) | 305 (12) | 305 (12) | 305 (12) | 305 (12) |
Высота | мм (дюймы) | 1160 (45.67) | 1160 (45.67) | 1160 (45.67) | 1650 (64.96) | 1650 (64.96) |
Глубина | мм (дюймы) | 351 (13.82) | 351 (13.82) | 351 (13.82) | 550 (21.65) | 550 (21.65) |
Размер |
| FB | FB | FB | GB | GB |
Вес, приблиз. | кг | 86 (190) | 86 (190) | 86 (190) | 214 (472) | 214 (472) |
1) Номинальная мощность в л.с. указана только для упрощения назначения компонентов. Выходные данные линейных модулей зависят от загрузки модулей двигателя и должны быть измерены соответствующим образом.
Напряжение сети 660 В до 690 В 3 АС | Базовые линейные модули в формате шасси | |||||
|---|---|---|---|---|---|---|
| 6SL3330-1TH33‑0AA0 | 6SL3330-1TH34‑3AA0 | 6SL3330-1TH36‑8AA0 | 6SL3330-1TH41‑1AA0 | 6SL3330-1TH41‑4AA0 | |
Мощность на входеPn | кВт | 250 | 355 | 560 | 900 | 1100 |
Мощность на входе | кВт | По запросу | По запросу | По запросу | По запросу | По запросу |
макс. Мощность на входе Pmax | кВт | 375 (503) | 532,5 (714) | 840 (1126) | 1350 (1810) | 1650 (2213) |
Номинальный ток на вставке постоянного тока In_DC | A | 300 | 430 | 680 | 1100 | 1400 |
DC ток сети IH_DC | A | 234 | 335 | 530 | 858 | 1092 |
Макс. DC ток сети Imax_DC | A | 450 | 645 | 1020 | 1650 | 2100 |
Входной ток при | A | 260 | 375 | 575 | 925 | 1180 |
Макс. входной ток при | A | 390 | 562.5 | 862.5 | 1387.5 | 1770 |
макс. требования к току | A | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
DC емскость сети | мкФ | 3200 | 4800 | 7300 | 11600 | 15470 |
Макс. емкость постоянного тока группы приводов | мкФ | 25600 | 38400 | 58400 | 92800 | 123760 |
Эффективность η |
| 0.994 | 0.994 | 0.995 | 0.994 | 0.995 |
Потеря мощности | кВт | 1.5 | 2.1 | 3.0 | 5.4 | 5.8 |
Охлаждение воздухом | м3/с (фт3/с) | 0.17 (6) | 0.17 (6) | 0.17 (6) | 0.36 (12.71) | 0.36 (12.71) |
Уровень звукового давления при 50/60 Гц | Дб | 67/68 | 67/68 | 67/68 | 72/73 | 72/73 |
Подключение питания U1, V1, W1 |
| фланцевое соединение с болтом M10, | фланцевое соединение с болтом M10, | фланцевое соединение с болтом M10, | Фланцевое соединение для подключения к шине с использованием болта M12 адаптера макс. поперечное сечение 6 × 240 мм2 | Фланцевое соединение для подключения к шине с использованием болта M12 адаптера макс. поперечное сечение 6 × 240 мм2 |
Подключение вставки постоянного тока, |
| фланцевое соединение с болтом M10, | фланцевое соединение с болтом M10, | фланцевое соединение с болтом M10, | Фланцевое соединение для подключения к шине с использованием болта M12 адаптера макс. поперечное сечение 6 × 240 мм2 | Фланцевое соединение для подключения к шине с использованием болта M12 адаптера макс. поперечное сечение 6 × 240 мм2 |
PE-соединение |
| На корпусе с болтами M10 | На корпусе с болтами M10 | На корпусе с болтами M10 | На корпусе с болтами M12 | На корпусе с болтами M12 |
макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока) | м (фт) | 1500 | 1500 | 1500 | 2250 | 2250 |
Степень защиты |
| IP00 | IP00 | IP00 | IP00 | IP00 |
Ширина | мм (дюймов) | 305 (12) | 305 | 305 | 305 | 305 |
Высота | мм (дюймов) | 1160 (45.67) | 1160 (45.67) | 1160 (45.67) | 1650 (64.96) | 1650 (64.96) |
Глубина | мм (дюймов) | 351 (13.82) | 351 (13.82) | 351 (13.82) | 550 (21.65) | 550 (21.65) |
Размер |
| FB | FB | FB | GB | GB |
Вес, приблиз. | кг (lb) | 86 (190) | 86 (190) | 86 (190) | 214 (472) | 214 (472) |
Базовый линейный модуль в формате шасси поддерживают в качестве стандартных следующие соединения:
* 1 подключение питания
* 1 подключение к электронному источнику питания 24 В пост.тока
* Подключение вставки постоянного тока,
* 3 DRIVE CLiQ сокета
Состояние базовых линейных модулей указывается с помощью двух многоцветных СИДов.
В объем поставки базовых линейных модулей входят следующие элементы:
* Кабель DRIVE CLiQ 0,6 м (1,97 фт) для подключения к блоку контроля CU320 или SIMOTION D
* Кабель DRIVE CLiQ 1,45 м (4,76 фт) для подключения между блоком управления и первым модулем двигателя
Перегрузочные способности
Текущее допустимое значение температуры
Уменьшение характеристик в зависимости от высота монтажа
Уменьшение характеристик напряжение в зависимости от высота монтажа
Базовые линейные модули взаимодействуют с блоком управления CU320 или SIMOTION D с использованием DRIVE-CLiQ
Стандартное подключение базового линейного модуля
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 67584 | 6SL3066-4CA00-0AA0 | sinamics заглушка от пыли в разъем drive-cliq 50 штук | 0.087 | Заказать |
| 67839 | 6SL3166-3AB00-0AA0 | sinamics таблички с предупредит. указанием для модулей sinamics в книжн. формате 1 лист, 16 языков | 0.015 | Заказать |
| 116188 | 6SL3330-1TE34-2AA3 | sinamics s120 базовый модуль питания вход: 3ac 380-480в, 50/60гц выход: dc 510-650в,530a,250квт исполнение: шасси внутреннее воздушное охлаждение вкл. кабель drive-cliq | 86 | Заказать |
| 116189 | 6SL3330-1TE35-3AA3 | sinamics s120 базовый модуль питания вход: 3ac 380-480в, 50/60гц выход: dc 510-650в,530a,250квт исполнение: шасси с управляющим модулем cim (control интерфейс module) внутреннее воздушное охлаждение вкл. кабель drive-cliq | 86 | Заказать |
| 116190 | 6SL3330-1TE38-2AA3 | sinamics s120 basic line module 3ac 380-480v, 50/60hz, 820a output: dc 510 - 650v rated power: 400kw chassis unit ip00 design cim internal air cooling inkl. drive-cliq leitung | 86 | Заказать |
| 68123 | 6SL3330-1TE41-2AA3 | sinamics s120 basic line module 3ac 380-480v, 50/60hz, 1200a output: dc 510 - 650v rated power: 560kw chassis unit ip00 design cim internal air cooling incl. drive-cliq cable | 320 | Заказать |
| 68125 | 6SL3330-1TE41-5AA3 | sinamics s120 basic line module 3ac 380-480v, 50/60hz, 1500a output: dc 510 - 650v rated power: 710kw chassis unit ip00 design cim internal air cooling inkl. drive-cliq leitung | 320 | Заказать |
| 68126 | 6SL3330-1TG33-0AA3 | sinamics s120 базовый модуль питания вход: 3ac 660-690в, 50/60гц выход: dc 890-930в,300a,250квт исполнение: шасси с управляющим модулем cim (control интерфейс module) внутреннее воздушное охлаждение вкл. кабель drive-cliq | 86 | Заказать |
| 68127 | 6SL3330-1TG34-3AA3 | sinamics s120 basic line module 3ac 500-690v, 50/60hz, 430a output: dc 675 - 930v rated power: 355kw chassis unit ip00 design cim internal air cooling incl. drive-cliq cable | 200 | Заказать |
| 116191 | 6SL3330-1TG36-8AA3 | sinamics s120 cabinet module basic line module 3ac 500-690v, 50/60hz, 680a output: dc 675 - 930v rated power: 560kw chassis unit ip00 design cim internal air cooling inkl. drive-cliq leitung | 200 | Заказать |
| 68128 | 6SL3330-1TG41-1AA3 | sinamics s120 basic line module 3ac 500-690v, 50/60hz, 1100a output: dc 675 - 930v rated power: 900kw chassis unit ip00 design cim internal air cooling inkl. drive-cliq leitung | 320 | Заказать |
| 68129 | 6SL3330-1TG41-4AA3 | sinamics s120 basic line module 3ac 500-690v, 50/60hz, 1400a output: dc 675 - 930v rated power: 1100kw chassis unit ip00 design cim internal air cooling inkl. drive-cliq leitung | 320 | Заказать |
