Общие технические данные | |
|---|---|
Электрические параметры | |
Напряжение питающей сети (выше 2000 м (6562 ft) над уровнем моря) | 380 ... 480 В 3 AC ±10 % |
Частота сети | 47 … 63 Гц |
Коэффициент мощности сети при 3 AC напряжении питающей сети и номинальной мощности | |
| > 0.96 |
| 0.75 … 0.93 |
Категория перенапряжений по EN 60664-1 | Class III |
Частота предзарядок DC-контура | Нет ограничений |
Напряжение DC-контура, ок. | 1.35 x напряжение питания |
Выходная частота | |
| 0 … 650 Гц 1) |
| 0 … 300 Гц 1) |
| 0 … 300 Гц 1) |
Питание электроники | 24 В DC -15 %/+20 % |
Управление сетевым контактором Разъем X9/5-6 | 240 В AC/max. 8 A |
Подавление радиопомех | |
| Категория C3 по EN 61800‑3 |
Условия окружающей среды | |
Тип охлаждения | Жидкостное охлаждение с встроенным теплообменником в стальном исполнении |
Теплоноситель 2)
| 6.0 … 9.0 < 200 мг/л < 240 мг/л < 2.5 ммоль/л 3) < 2000 μS/см < 1000 col/ml 4) < 100 μm |
Контур охлаждения | |
| 600 kPa |
| 70 kPa |
| 80 … 200 kPa |
| В зависимости от окружающей температуры, конденсация не допускается |
Допустимая температура окружающей среды (воздух) во время работы | В зависимости от входной температуры теплоносителя, конденсация не допускается |
Высота установки | Выше 2000 м (6562 ft) над уровнем моря без снижения, |
Сертификаты | |
Соответствие | CE (low-voltage и EMC Directives) |
Аппробации | cULus (File No. E192450) |
Safety Integrated | Safety Integrity Level 2 (SIL 2) to IEC 61508, |
1) Примечание: корреляция между макс. выходной частотой, частота модуляции и снижение тока, см. Описание системы.
2) Значение относится к теплоносителю (вода) без дополнительных ингибиторов и присадок. Если добавляются присадки или антифриз, должны учитываться требования их производителя к качеству воды. Доля антифриза не должна быть ниже минимальной концентрации, иначе теплоноситель может вызвать коррозию. В случае Antifrogen N, рекомендуемое соотношение Antifrogen N к воде - от 20/80 до 45/55 по объему
3) Жесткость теплоносителя, особенно концентрация соединений кальция должна бытьминимальной, чтобы предотвратить возникновениеразрушительных отложений кальция (извести). Рекомендуется жесткость < 1.5 ммоль/л.
4) Количество микробов должно быть настолько низким насколько возможно, чтобы предотвратить повреждение в результате создания слизи, отложений железа, разъедания. В закрытых контурах теплоносителя накопление микробов может быть предотвращено, например, добавлением антифриза. Концентрация антифриза должна быть выше минимального уровня, чтобы предотвратить коррозию, см. сноску 2).
Напряжение питания 380 ... 480 V 3 AC | Силовые модули с жидкостным охлаждением в формате шасси | ||||
|---|---|---|---|---|---|
6SL3315-1TE32‑1AA0 | 6SL3315-1TE32‑6AA0 | 6SL3315-1TE33‑1AA0 | 6SL3315-1TE35‑0AA0 | ||
Выходной ток | |||||
| A | 210 | 260 | 310 | 490 |
| A | 205 | 250 | 302 | 477 |
| A | 178 | 233 | 277 | 438 |
| A | 230 | 285 | 340 | 540 |
| A | 307 | 375 | 453 | 715 |
Типовая оценка 1) | |||||
| кВт (л.с.) | 110 (150) | 132 (200) | 160 (250) | 250 (400) |
| кВт (л.с.) | 90 (150) | 110 (150) | 132 (200) | 200 (350) |
Ном. частота модуляции | кГц | 2 | 2 | 2 | 2 |
Потери мощности | |||||
| кВт | 2.51 | 3.16 | 3.50 | 5.36 |
| кВт | 0.06 | 0.07 | 0.09 | 0.14 |
Ном. объемный расход для воды при 70 кПа перепаде давлений | dm3/min | 9 | 9 | 12 | 12 |
Подключение контура охлаждения Вход и выход | Трубная резьба ISO 228 – G ¾ B (наружная резьба ¾", плоское уплотнение) | Трубная резьба ISO 228 – G ¾ B (наружная резьба ¾", плоское уплотнение) | Трубная резьба ISO 228 – G ¾ B (наружная резьба ¾", плоское уплотнение) | Трубная резьба ISO 228 – G ¾ B (наружная резьба ¾", плоское уплотнение) | |
Объем жидкости для внутреннего теплообменника | dm3 | 0.52 | 0.52 | 0.88 | 0.88 |
Уровень звукового давления LpA (1 м) при 50/60 Гц | dB | 52 | 52 | 52 | 52 |
Ном. входной ток | A | 230 | 285 | 338 | 537 |
Потребление тока от 24 В DC, max. | A | 1.5 | 1.5 | 1.8 | 1.8 |
Подключение сети U1, V1, W1 | Плоская шина под винт M12 | Плоская шина под винт M12 | Плоская шина под винт M12 | Плоская шина под винт M12 | |
| мм2 | 2 × 185 | 2 × 185 | 2 × 240 | 2 × 240 |
Подключение DC-контура DCP, DCN | Плоская шина под винт M12 | Плоская шина под винт M12 | Плоская шина под винт M12 | Плоская шина под винт M12 | |
| мм2 | 2 × 185 | 2 × 185 | 2 × 240 | 2 × 240 |
Подключение двигателя U2, V2, W2 | Плоская шина под винт M12 | Плоская шина под винт M12 | Плоская шина под винт M12 | Плоская шина под винт M12 | |
| мм2 | 2 × 185 | 2 × 185 | 2 × 240 | 2 × 240 |
Подключение PE | Плоская шина под винт M12 | Плоская шина под винт M12 | Плоская шина под винт M12 | Плоская шина под винт M12 | |
| мм2 | 2 × 185 | 2 × 185 | 2 × 240 | 2 × 240 |
Кабель двигателя длина, max. | |||||
| м (ft) | 300 (984) | 300 (984) | 300 (984) | 300 (984) |
| м (ft) | 450 (1476) | 450 (1476) | 450 (1476) | 450 (1476) |
Степень защиты | IP00 | IP00 | IP00 | IP00 | |
Размеры | |||||
| мм (in) | 265 (10.43) | 265 (10.43) | 265 (10.43) | 265 (10.43) |
| мм (in) | 835.5 (32.89) | 835.5 (32.89) | 983 (38.70) | 983 (38.70) |
| мм (in) | 549 (21.61) | 549 (21.61) | 549 (21.61) | 549 (21.61) |
Габарит | FL | FL | GL | GL | |
Вес, ок. | кг (lb) | 78 (172) | 78 (172) | 105 (232) | 105 (232) |
1) Номинальная мощность типичного стандартного асинхронного двигателя при 400 В 3 AC.

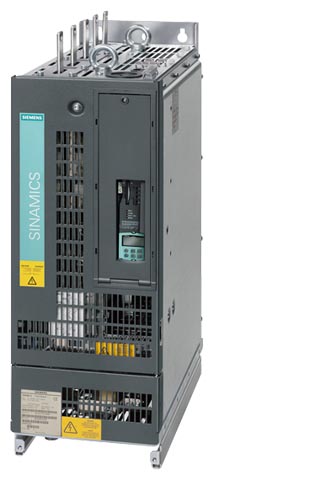

Силовые модули с жидким охлаждением формата шасси
Силовые модули с жидким охлаждением формата шасси подходят для применения в ограниченных пространствах и заводах/машинах, которые не могут быть оборудованы воздушными охлаждающими установками из-за низкого качества воздуха.Силовые модули с жидким охлаждением формата шасси впечатляют заказчиков своими компактными размерами и низким уровнем шума. Силовые модули с жидким охлаждением могут устанавливаться вертикально или горизонтально на заднюю стенку шкафа. На случай вертикальной установки, разъемы для подачи охлаждающей жидкости находятся внизу силового модуля.
Силовые соединения и DC конур подводятся отдельно, а провода к двигателю пускаются внизу.
Силовые модули с жидким охлаждением формата шасси имеют следующие стандартные интерфейсы:
Модуль управления CU310 может быть установлен на силовые модули с жидким охлаждением формата шасси.
В поставку силового модуля входит:
Падение давления для типоразмеров FL
Падение давления для типоразмеров GL
Базовый нагрузочный ток IL относится к нагрузке 110 % в течении 60 сек. или 150 % в течении 10 сек. внутри нагрузочного цикла 300 сек.
Низкая перегрузка
Базовый нагрузочный токIHотносится к нагрузке 150 % в течении 60 сек. или 160 % в течении 10 сек. внутри нагрузочного цикла 300 сек.
Высокая перегрузка
Нагрузочный цикл S6 с начальной нагрузкой относится к циклу 600 сек.
Выходной ток в зависимости от несущей частоты
Силовые модули формата шасси с жидкостным охлаждением | Номинальный выходной ток | Понижающий коэффициент | |
|---|---|---|---|
Тип | A | для несущей частоты 2.5 кГц | для несущей частоты of 4 кГц |
6SL3315-1TE32-1AA0 | 210 | 0.95 | 0.82 |
6SL3315-1TE32-6AA0 | 260 | 0.95 | 0.83 |
6SL3315-1TE33-1AA0 | 310 | 0.97 | 0.88 |
6SL3315-1TE35-0AA0 | 490 | 0.94 | 0.78 |
Зависимость тока от температуры охлаждающей жидкости
Зависимость тока от температуры окружающей среды
Зависимость тока от высоты установки
Примечание:Для высоты установки больше 2000 м (6562 фута), происходит уменьшение тока за счет внутренних потерь в окружающую среду. Уменьшения тока не происходит при использовании дополнительного внешнего вентилятора для охлаждения.
Снижение напряжения зависит о от высоты установки
Силовые модули формата шасси с водяным охлаждением подключаются к модулю управления по DRIVE-CLiQ. Модулем управления в этом случае может быть CU310 или CU320 или SIMOTION D. Внешнее питание 24 В DC необходимо для работы силового модуля с водяным охлаждением.
Пример подключения силового модуля формата шасси с водяным охлаждением
Примечание: Встроенное питание 24 В может нагружаться током до 2 A через коннектор X42. Если модуль управления питается от встроенного блока питания, необходимо учитывать суммарный ток цифровых выходов, который не должен превышать максимум 2 A.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 67584 | 6SL3066-4CA00-0AA0 | sinamics заглушка от пыли в разъем drive-cliq 50 штук | 0.087 | Заказать |
| 67839 | 6SL3166-3AB00-0AA0 | sinamics таблички с предупредит. указанием для модулей sinamics в книжн. формате 1 лист, 16 языков | 0.015 | Заказать |
| 68093 | 6SL3315-1TE32-1AA3 | sinamics s120 силовой модуль формата шасси 3ac 380-480в, 210а (110 квт) водяное охлаждение, поддержка расширенных функций безопасности, вкл. кабель drive-cliq и установочную плату для cu310 | 76 | Заказать |
| 68094 | 6SL3315-1TE32-6AA3 | sinamics s120 силовой модуль формата шасси 3ac 380-480в, 260а (132 квт) водяное охлаждение, поддержка расширенных функций безопасности, вкл. кабель drive-cliq и установочную плату для cu310 | 76 | Заказать |
| 116154 | 6SL3315-1TE33-1AA3 | sinamics s120 силовой модуль формата шасси 3ac 380-480в, 310а (160 квт) водяное охлаждение, поддержка расширенных функций безопасности, вкл. кабель drive-cliq и установочную плату для cu310 | 108 | Заказать |
| 116155 | 6SL3315-1TE35-0AA3 | sinamics s120 силовой модуль формата шасси 3ac 380-480в, 490а (250 квт) водяное охлаждение, поддержка расширенных функций безопасности, вкл. кабель drive-cliq и установочную плату для cu310 | 108 | Заказать |
