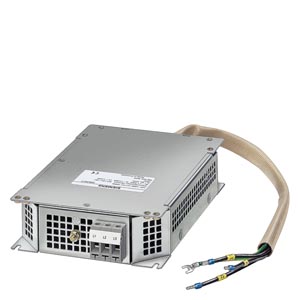

Технические данные |
| |||
|---|---|---|---|---|
Сетевое напряжение | 3 AC 380 В ... 480 В | |||
Ток (при 40 °C / 50 °C) | типоразмер A | 4.5 A/4,1 A | ||
типоразмер B | 11.2 A/10,2 A | |||
типоразмер C | 32.6 A/29,7 A | |||
Ограничение перенапряжений на двигателе | ≤1078 В | |||
Ограничение du/dt | ≤500 В/мс | |||
Частота модуляции | 4 kHz | |||
Макс. частота двигателя | 150 Hz | |||
Макс. длина выходного кабеля | экранированный | 200 м | ||
неэкранированный | 300 м | |||
Эл. прочность изоляции | Категория перенапряжения III по VDE 0110 | |||
Электромагнитная совместимость | до 200 м длины кабеля двигателя с эмиссией по классу A, EN 55 011 в сочетании с фильтрами на входе преобразователей и неэкранированными кабелями | |||
Сертификация | CE по руководству для устройств низкого напряжения 73/23/EWG | |||
Апробация | UL в подготовке | |||
Механическая прочность | EN 60 068-2-31 | |||
Относительная влажность | 95 % влажность воздуха при отсутствии конденсации | |||
Степень защиты | IP20 (согласно EN 60 529) | |||
Класс изоляции | H (180 °C) | |||
Допустимый температурный диапазон | Рабочая температура | -10 °C ... +40 °C | 100 % Pn | |
... +50 °C | 80 % Pn | |||
Температура хранения | -25 °C ... +70 °C | |||
Допустимая высота | до 2000 м | 100 % Pn | ||
от 2000 до 4000 м | 62,5 % Pn | |||
Положение при установке | вертикально | |||
Свободное место при установке | сверху | 100 мм | ||
снизу | 100 мм | |||
сбоку | 100 мм | |||
Техника подключения | Вход, кабель или клеммы | 1U1, 1V1, 1W1 | ||
выход, клеммы | 1U2, 1V2, 1W2 | |||
Крутящий момент при подключении кабеля | 1,5 Нм ... 1,8 Нм | |||
Масса, приблизительно | Типоразмер A | 7 кг | ||
Типоразмер B | 11 кг | |||
Типоразмер C | 29 кг | |||
В данной таблице приведены данные о максимальных допустимых длинах выходного кабеля между
преобразователем и двигателем при использовании выходного дросселя.
Типоразмер | Выходной дроссель | Макс. длина кабеля до двигателя при использовании выходного дросселя (экранированный/неэкранированный кабель) Сетевое напряжение | ||
|---|---|---|---|---|
| Тип | 200 В ... 240 В ± 10 % | 380 В ... 400 В ± 10 % | 401 В ... 480 В ± 10 % |
A | 6SE6400‑3TC00‑4AD3 | 200 м/300 м | - | - |
A | 6SE6400‑3TC00‑4AD2 | 200 м/300 м | 150 м/225 м | 100 м/150 м |
B | 6SE6400‑3TC01‑0BD3 | 200 м/300 м | 150 м/225 м | 100 м/150 м |
C | 6SE6400‑3TC03‑2CD3 | 200 м/300 м | 200 м/300 м | 100 м/150 м |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 88013 | 3NA3803 | плавкая вставка низковольтная gl/gg с неизолированными выступами для монт./демонт. типоразмер 00, iном.=10a, uном.=500в | 0.13 | Заказать |
| 88016 | 3NA3805 | плавкая вставка низковольтная gl/gg с неизолированными выступами для монт./демонт. типоразмер 00, iном.=16a, uном.=500в | 0.123 | Заказать |
| 88018 | 3NA3807 | плавкая вставка низковольтная gl/gg с неизолированными выступами для монт./демонт. типоразмер 00, iном.=20a, uном.=500в | 0.12 | Заказать |
| 88020 | 3NA3810 | плавкая вставка низковольтная gl/gg с неизолированными выступами для монт./демонт. типоразмер 00, iном.=25a, uном.=500в | 0.123 | Заказать |
| 88021 | 3NA3812 | плавкая вставка низковольтная gl/gg с неизолированными выступами для монт./демонт. типоразмер 00, iном.=32a, uном.=500в | 0.124 | Заказать |
| 88022 | 3NA3814 | плавкая вставка низковольтная gl/gg с неизолированными выступами для монт./демонт. типоразмер 00, iном.=35a, uном.=500в | 0.129 | Заказать |
| 36501 | 3NA3817 | плавкая вставка низковольтная gl/gg с неизолированными выступами для монт./демонт. типоразмер 00, iном.=40a, uном.=500в | 0.127 | Заказать |
| 43205 | 3RV1021-1AA10 | автоматический выключатель, 1.1..1.6 a, n-расцепитель 19 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.357 | Заказать |
| 43213 | 3RV1021-1CA10 | автоматический выключатель, 1.8..2.5 a, n-расцепитель 30 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.357 | Заказать |
| 43219 | 3RV1021-1DA10 | автоматический выключатель, 2.2..3.2 a, n-расцепитель 38 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.356 | Заказать |
| 43223 | 3RV1021-1EA10 | автоматический выключатель, 2.8..4 a, n-расцепитель 48 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.354 | Заказать |
| 94391 | 3RV1021-1GA10 | автоматический выключатель, 4.5..6.3 a, n-расцепитель 76 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.357 | Заказать |
| 94397 | 3RV1021-1HA10 | автоматический выключатель, 5.5..8 a, n-расцепитель 96 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.356 | Заказать |
| 43237 | 3RV1021-1JA10 | автоматический выключатель, 7..10 a, n-расцепитель 120 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.361 | Заказать |
| 94405 | 3RV1021-1KA10 | автоматический выключатель, 9..12, 5 a, n-расцепитель 144 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.358 | Заказать |
| 43244 | 3RV1021-4AA10 | автоматический выключатель, 11..16 a, n-расцепитель 192 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.366 | Заказать |
| 94414 | 3RV1021-4BA10 | автоматический выключатель, 14..20 a, n-расцепитель 240 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.363 | Заказать |
| 94417 | 3RV1021-4CA10 | автоматический выключатель, 17..22 a, n-расцепитель 264 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.361 | Заказать |
| 94421 | 3RV1021-4DA10 | автоматический выключатель, 20..25 a, n-расцепитель 300 a, типоразмер s0, для защиты двигателей, класс 10, винтовые зажимы | 0.364 | Заказать |
| 43260 | 3RV1031-4EA10 | автоматический выключатель 22..32 a, n-расцепитель 384 a, типоразмер s2, для защиты двигателей класс 10 винтовые зажимы | 1.028 | Заказать |
| 43265 | 3RV1031-4FA10 | автоматический выключатель 28..40 a, n-расцепитель 480 a, типоразмер s2, для защиты двигателей класс 10 винтовые зажимы | 1.047 | Заказать |
| 43271 | 3RV1031-4GA10 | автоматический выключатель 36..45 a, n-расцепитель 540 a, типоразмер s2, для защиты двигателей класс 10 винтовые зажимы | 1.039 | Заказать |
| 43274 | 3RV1031-4HA10 | автоматический выключатель 40..50 a, n-расцепитель 600 a, типоразмер s2, для защиты двигателей класс 10 винтовые зажимы | 1.027 | Заказать |
| 115333 | 6SE6400-0GP00-0AA0 | micromaster 4 защитный кожух (типоразмер a) | 0.5 | Заказать |
| 67235 | 6SE6400-0GP00-0BA0 | micromaster 4 защитный кожух (типоразмер b) | 0.5 | Заказать |
| 115334 | 6SE6400-0GP00-0CA0 | micromaster 4 защитный кожух (типоразмер c) | 0.5 | Заказать |
| 115340 | 6SE6400-2FA00-6AD0 | micromaster 4 эмс фильтр 380в-480в 3ac 6a накладной типоразмерa - класс a | 0.5 | Заказать |
| 115341 | 6SE6400-2FA01-4BC0 | micromaster 4 эмс фильтр 200в-240в 3ac 14a накладной типоразмерb - класс a | 1 | Заказать |
| 115342 | 6SE6400-2FB00-6AD0 | micromaster 4 эмс фильтр 380в-480в 3ac 6a накладной типоразмерa - класс b | 0.5 | Заказать |
| 115343 | 6SE6400-2FB01-4BC0 | micromaster 4 эмс фильтр 200в-240в 3ac 14a накладной типоразмерb - класс b | 1 | Заказать |
| 115344 | 6SE6400-2FL01-0AB0 | micromaster 4 фильтр эмс с низким током утечки 200в-240в 1ac 10a накладной типоразмерa - класс b | 0.5 | Заказать |
| 115345 | 6SE6400-2FL02-6BB0 | micromaster 4 фильтр эмс с низким током утечки 200в-240в 1ac 26a накладной типоразмерb - класс b | 1 | Заказать |
| 67238 | 6SE6400-2FS01-0AB0 | micromaster 4 дополнительный фильтр эмс 200в-240в 1ac 10a накладной типоразмерa - класс b | 0.5 | Заказать |
| 115346 | 6SE6400-2FS01-6BD0 | micromaster 4 дополнительный фильтр эмс 380в-480в 3ac 16a накладной типоразмерb - класс b | 1 | Заказать |
| 67239 | 6SE6400-2FS02-6BB0 | micromaster 4 дополнительный фильтр эмс 200в-240в 1ac 26a накладной типоразмерb - класс b | 1 | Заказать |
| 67240 | 6SE6400-2FS03-5CB0 | micromaster 4 дополнительный фильтр эмс 200в-240в 1ac 35a накладной типоразмерc - класс b | 1.5 | Заказать |
| 67241 | 6SE6400-2FS03-8CD0 | micromaster 4 дополнительный фильтр эмс 380-480в 3ac 38a накладной типоразмерc - класс b | 1.5 | Заказать |
| 115347 | 6SE6400-3CC00-2AD3 | micromaster 4 ac сетевой дроссель 200v-480в 3ac 1,9a накладной типоразмерa - 11.5mh | 0.6 | Заказать |
| 67242 | 6SE6400-3CC00-3AC3 | micromaster 4 ac сетевой дроссель 200в-240в 3ac 1,8a накладной типоразмерa - 9.5mh | 0.6 | Заказать |
| 115348 | 6SE6400-3CC00-4AB3 | micromaster 4 ac сетевой дроссель 200в-240в 1ac 3,4a накладной типоразмерa - 9.5mh | 0.5 | Заказать |
| 115349 | 6SE6400-3CC00-4AD3 | micromaster 4 ac сетевой дроссель 200v-480в 3ac 3,5a накладной типоразмерa - 6.3mh | 0.8 | Заказать |
| 67243 | 6SE6400-3CC00-5AC3 | micromaster 4 ac сетевой дроссель 200в-240в 3ac 4,1a накладной типоразмерa - 3.6mh | 0.6 | Заказать |
| 67244 | 6SE6400-3CC00-6AD3 | micromaster 4 ac сетевой дроссель 200v-480в 3ac 4,8a накладной типоразмерa - 3.2mh | 0.6 | Заказать |
| 115351 | 6SE6400-3CC00-8BC3 | micromaster 4 ac сетевой дроссель 200в-240в 3ac 6,1a накладной типоразмерb - 1.5mh | 1 | Заказать |
| 115352 | 6SE6400-3CC01-0AB3 | micromaster 4 ac сетевой дроссель 200в-240в 1ac 8,1a накладной типоразмерa - 3.6mh | 0.5 | Заказать |
| 67246 | 6SE6400-3CC01-0BD3 | micromaster 4 ac сетевой дроссель 200v-480в 3ac 9a накладной типоразмерb - 2.2mh | 1.2 | Заказать |
| 67247 | 6SE6400-3CC01-4BD3 | micromaster 4 ac сетевой дроссель 200v-480в 3ac 12,1a накладной типоразмерb - 1.3mh | 1.3 | Заказать |
| 115353 | 6SE6400-3CC01-7CC3 | micromaster 4 ac сетевой дроссель 200в-240в 3ac 15,7a накладной типоразмерc - 0.57mh | 1.6 | Заказать |
| 115354 | 6SE6400-3CC02-2CD3 | micromaster 4 ac сетевой дроссель 200v-480в 3ac 25a накладной типоразмерc - 1mh | 2.3 | Заказать |
| 115355 | 6SE6400-3CC02-6BB3 | micromaster 4 ac сетевой дроссель 200в-240в 1ac 22,8a накладной типоразмерb - 1.4mh | 1.2 | Заказать |
| 67249 | 6SE6400-3CC03-5CB3 | micromaster 4 ac сетевой дроссель 200в-240в 1ac 29,5a накладной типоразмерc - 0.57mh | 1 | Заказать |
| 115356 | 6SE6400-3CC03-5CD3 | micromaster 4 ac сетевой дроссель 200v-480в 3ac 31,3a накладной типоразмерc - 0.53mh | 2.3 | Заказать |
| 115359 | 6SE6400-3TC00-4AD2 | micromaster 4 выходной дроссель 380-480в 3ac 4a накладной типоразмерa - 2.0mh 400в: до 150m длина кабеля 440в: до 100mдлина кабеля | 1.9 | Заказать |
| 115360 | 6SE6400-3TC00-4AD3 | micromaster 4 выходной дроссель 230в 3ac 4a накладной типоразмерa - 1.7mh 230в: до 200m длина кабеля | 0.8 | Заказать |
| 115361 | 6SE6400-3TC01-0BD3 | micromaster 4 выходной дроссель 380в-480в 3ac 10a накладной типоразмерb - 0.28mh 230в: до 200m длина кабеля 400в: до 150m длина кабеля 480в: до 100m длина кабеля | 3.4 | Заказать |
| 67254 | 6SE6400-3TC03-2CD3 | micromaster 4 выходной дроссель 380в-600в 3ac 32a накладной типоразмерc - 0.048mh 400в: до 200m длина кабеля 480в: до 100m длина кабеля | 5.6 | Заказать |
| 67257 | 6SE6400-3TD00-4AD0 | micromaster 4 выходной lc фильтр 380-480в 3ac 4.5 / 4.1 a (40 / 50 grd c) накладной типоразмерa 334 x 75.5 x 110 (в x ш x г) | 7 | Заказать |
| 115370 | 6SE6400-3TD01-0BD0 | micromaster 4 выходной lc фильтр 380-480в 3ac 11.2 / 10.2 a (40 / 50 grd c) накладной типоразмерb 340 x 150 x 100 (в x ш x г) | 11 | Заказать |
| 115371 | 6SE6400-3TD03-2CD0 | micromaster 4 выходной lc фильтр 380-480в 3ac 32.6 / 29.7 a (40 / 50 grd c) накладной типоразмерc 382 x 185 x 140 (в x ш x г) | 24 | Заказать |
