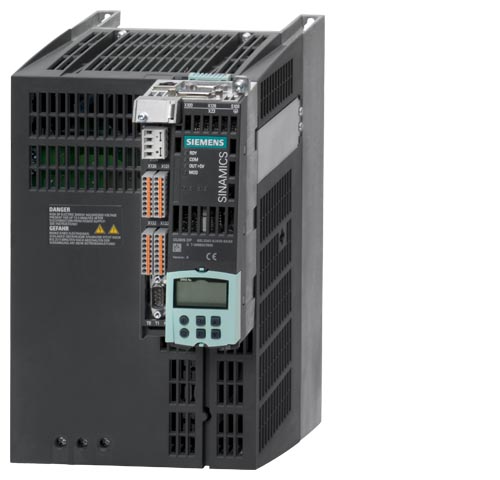

Силовые модули PM340 типоразмеров от FSA до FSF
Силовой модуль PM340 как моноблок имеет следующие подключения и интерфейсы:
Силовой модуль PM340 без интегрированного сетевого фильтра разработан для подключения к системам с заземлённой (TN, TT) и не заземлённой (IT) нейтралью.
Силовой модуль PM340 с интегрированным сетевым фильтром пригоден для подключения только с TN системе.
Интегрированный Тормозной Модуль (тормозной ключь) имеет номинал, расчитанный на подключение сопротивления в продолжительном режиме. Температу тормозного сопротивления необходимо контролировать, для того что бы избежать его перегрева.
Основные технические данные | |
|---|---|
Электрические данные | |
Напряжение питающей сети (до 2000 m (6562 ft) над уровнем моря) | 200 V ... 240 V 1 AC ±10 % 380 ... 480 V 3 AC ±10 % |
Частота питающей сети | 47 … 63 Hz |
cosphi сети с номинальной мощностью |
|
| > 0.96 |
|
|
| 0.45 … 0.7 |
| 0.65 … 0.95 |
Категория перенапряжения согласно EN 60664-1 | Class III |
Частота предзаряда цепи постоянного тока DC, max. | 1× каждые 30 сек |
Напряжение цепи постоянного тока DC, ориентировочно | 1.35 × напряжение сети |
Выходная частота |
|
| 0 … 650 Hz |
Питание электроники | 24 V DC -15 %/+20 % |
Подавление радиопомех | |
| Подавление помех не предусмотрено |
| Категория C2 согласно EN 61800‑3 |
Рекомендации по использованию | |
Способ охлаждения | Обдув за счёт встроенного вентилятора |
Допустимая температура окружающей среды или температура хладагента (воздуха) для компонентов со стороны сети, Силовые Модули | 0 … 40 °C (32 … 104 °F) без снижения мощности, |
Высота установки | До 1000 m (3281 ft) над уровнем моря без снижения мощности, |
Соответствие стандартам | CE (безопасность низковольтного оборудования и директива ЭМС) |
Одобрение | cULus |
|
|
| No. E192450 |
|
|
| No. E121068 |
| No. E192450 |
Интегрированные функции безопасности | Интегрированные функции безопасности уровень 2 (SIL 2) согласно IEC 61508, |
Рабочий режим с предварительной нагрузкой
Рабочий режим без предварительной нагрузкой
S6 рабочий режим с предварительной нагрузкой с коэффициентом рабочего цикла 600 s
S6 рабочий режим с предварительной нагрузкой с коэффициентом рабочего цикла 60 s
Рабочий режим с 60 s перегрузкой с периодом рабочего цикла 300 s
Рабочий режим с 30 s перегрузкой с периодом рабочего цикла 300 s
Выходной ток в зависимости от частоты импульсов
Выходной ток в зависимости от частоты импульсов
Выходной ток в зависимости от температуры окружающей среды
Выходной ток в зависимости от высоты над уровнем моря
Снижение напряжения в зависимости от высоты установки над уровнем моря
Силовой модуль PM340 взаимодействует с модулем управления CU305 через интерфейс PM-IF.
PM340 с CU305 DP и BOP20
PM340 пример подключения
Многие системные компоненты для Силового Модуля PM340 разработаны как базовые компоненты, т.е. данные компоненты монтируются на базовую плату PM340 перед силовым модулем и за счёт этого имеют компактную конструкцию и требуют меньше места для установки. Максимум два компонента могут быть установлены один перед другим.
FSA | FSB | FSC | FSD | FSE | FSF | |
|---|---|---|---|---|---|---|
Сетевой фильтр | ✓ | – | – | – | – | – |
Сетевой дроссель | ✓ | ✓ | ✓ | ✓ | ✓ | O |
Тормозное сопротивление | ✓ | ✓ | O | O | O | O |
Выходной дроссель | ✓ | ✓ | ✓ | O | O | O |
✓ = устанавливается как базовый компонент
O = не устанавливается как базовый компонент
– = не доступен (используйте PM340 с интегрированным сетевым фильтром)
PM340 с сетевым дросселем как базовым компонентом
Сетевой дроссель оборудован клеммами для подключения сети и готовами кабелями для подключения PM340. При установке клеммы для подключения сети располагаются сверху для типоразмеров от FSA до FSC, и снизу для типоразмеров FSD и FSE.
PM340 типоразмер FSA с сетевым дросселем и сетевым фильтром
Если на типоразмере FSA сетевой фильтр установлен в дополнение к сетевому дросселю, компоненты должны быть расположены, как показанно на рисунке выше. При этом питание подводится снизу.
PM340 типоразмер FSA с сетевым и выходным дросселями
PM340 типоразмера FSB и выше доступны с интегрированным сетевым фильтром, снижает потребность установки внешнего сетевова фильтра
Для конфигураций, включающих более двух базовых компонентов, например сетевой дроссель + выходной дроссель + тормозное сопротивление, индивидуальные компоненты должны устанавливаться на PM340. В данной сборке входной и выходной дроссели долны устанавливаться перед PM340 и тормозное сопротивление отдельно.
Example of shield connection kit for PM340 frame size FSB
Description | Order No. |
|---|---|
Shield connection kit для PM340 |
|
| 6SL3262-1AA00-0BA0 |
| 6SL3262-1AB00-0DA0 |
| 6SL3262-1AC00-0DA0 |
| 6SL3262-1AD00-0DA0 |
| 6SL3262-1AF00-0DA0 |
