Инструмент для наладки STARTER производства Siemens

Программа STARTER для управления и контроля привода может быть использована для:

• Запуска,
• Оптимизации и
• Диагностики.

Данная программа может работать как на отдельном ПК, так и может быть интегрирована в инжиниринговую систему SCOUT (SIMOTION). Базовый набор функций и поддержка будут одинаковыми в обоих случаях.

Кроме семейства SINAMICS, текущая версия STARTER также поддерживает привода MICROMASTER 4.

Мастер проекта может быть использован для создания приводов в единой структуре проектного дерева.

Для новичков процесс выбора в диалоговом меню, ориентированном на решение именно данной задачи, будет простым, а графическое отображение обеспечивает максимальную ясность при установке параметров привода.

Первый запуск может быть выполнен с помощью мастера, который сам сделает все минимально необходимые настройки. Привод будет способен работать после ввода минимального числа параметров.

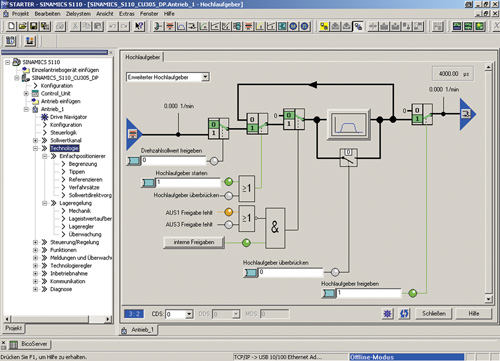

Индивидуальные настройки выполняются, используя графические экраны параметаризации, которые при этом также отображают текущий режим работы.

Пример индивидуальных настроек может включать определение:

• Портов ввода/вывода
•  Шинных интерфейсов
• Канал уставки (напр. фиксированные уставки)
• Управление скоростью (напр. генератор функции ускорения/торомжения, ограничители)
• Соединения BICO - элементов
• Диагностику

Эксперты могут получить быстрый доступ к отдельным параметрам через Экспертный лист и не должны проходить по диалогам в поисках параметров. В дополнение, для оптимизации привода доступны следующие функции:

• Само-оптимизация
• Трассировка
• Диагностические функции предоставляют информацию о:
  • Control/status words
  • Статус парметров
  • Условия функционирования
  • Процессе коммуникации

Performance

• Легко использовать: Для первого запуска необходимо только ограниченное число параметров
• Диалоговые панели обеспечивают простой запуск и настройку
• Функции само-оптимизации снижают усилия на конфигурирование
• Встроенные функции трассировки обеспеичвают оптимальную поддержку при запуске, оптимизации и устранении неполадок

Аппаратные и программные требования

Программатор или  ПК с Pentium II 400 MHz (Windows 2000),

Pentium III 500 MHz (Windows XP)

512 MB RAM (рекомендуется 1 GB RAM)

Разрешение монитора, 1024 × 768 точек

Windows 2000 SP3, SP4 or XP Professional SP1, SP2

или Windows Server 2003 SP1

Microsoft Internet Explorer 5.01
