dv/dt фильтр плюс VPL производства Siemens

dv/dt фильтр плюс VPL

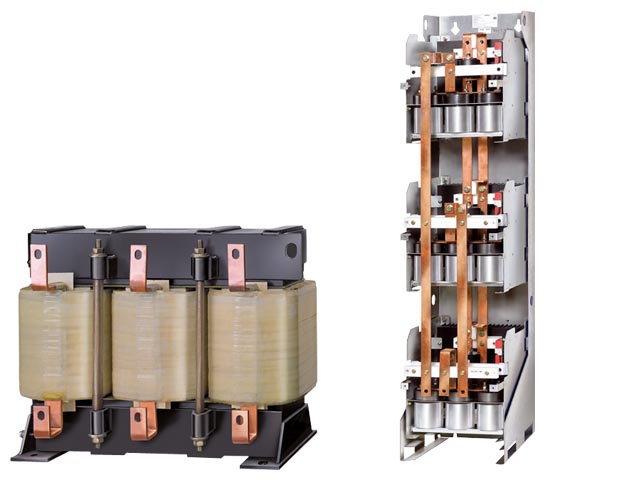

Фильтр dv/dt + VPL состоит из двух компонентов: реактора dv/dt и VPL (ограничитель пиков напряжения), которые ограничивают пики напряжения и возвращают энергию в звено постоянного тока.
Фильтр dv/dt + VPL должен быть установлен в случае использования двигателей с недостаточной или неизвестной электрической прочностью изоляции обмоток. Для стандартных двигателей серий 1LA5, 1LA6 и 1LA8 фильтр требуется только в том случае, если двигатель не предназначен для работы от преобразователя (см. каталог D 81.1, глава “Двигатели для работы от ПЧ”).
Фильтр dv/dt + VPL ограничивает скорость нарастания напряжения до значений < 500 В/мкс, а обычные пики напряжения в зависимости от напряжения питания – до значений (при длине кабеля до двигателя < 150 м):
< 1000 В при V line < 575 В
< 1250 В при 660 В < V line < 690 В.
Примечание: максимальная допустимая длина кабеля от инвертера до фильтра dv/dt filter + VPL составляет 5 м.





Напряжение сети 380 ... 480 В 3 ф.

фильтр dv/dt + VPL





6SL3000-2DE35-6AA0

6SL3000-2DE35-0AA0

6SL3000-2DE38-4AA0

6SL3000-2DE41-4AA0

Ithmax

A

260

490

840

1405

Степень защиты



IP00

IP00

IP00

IP00

Длина кабеля, макс.

от фильтра dv/dt до двигателя1)











  • Экранированный

м

300

300

300

300

  • Неэкранированный

м

450

450

450

450

Нормы



CE, cURus E148698

CE, cURus E148698

CE, cURus E148698

CE, cURus E148698

Реактор dv/dt

Потери мощности

кВт

0.78

0.963

1.226

1.23

Подключение











  • к конвертеру



1 отв.  M10

1 отв.  M12

1 отв.  M12

2 отв.  M12

  • к нагрузке



1 отв.  M10

1 отв.  M12

1 отв.  M12

2 отв.  M12

  • Защитное заземление



Винт M6

Винт M6

Винт M6

Винт M6

Габариты











  • Ширина

мм

410

460

460

445

  • Высота

мм

370

370

385

385

  • Глубина

мм

229

275

312

312

Вес, прибл.

кг

66

122

149

158

Ограничитель пиков напряжения (VPL)

Потери мощности

кВт

0.104

0.152

0.302

0.525

Подключение











  • к реактору dv/dt



гайка M8

Зажим 70 мм2

1 отв. M8

1 отв. M10

  • к звену пост. тока



гайка M8

Зажим 70 мм2

1 отв. M8

1 отв. M10

  • Защитное заземление



Шпилька M8

Зажим 35 мм2

Шпилька M8

Шпилька M8

Габариты











  • Ширина

мм

263

392

309

309

  • Высота

мм

265

265

265

265

  • Глубина

мм

188

210

440

392

Вес, прибл.

кг

6

16

48

72

Подходит к силовому модулю

Тип

6SL3310-1GE32-1AA0 (110 кВт)

6SL3310-1GE32-6AA0 (132 кВт)

6SL3310-1GE33-1AA0 (160 кВт)

6SL3310-1GE33-8AA0 (200 кВт)

6SL3310-1GE35-0AA0 (250 кВт)

6SL3310-1GE36-1AA0 (315 кВт)

6SL3310-1GE37-5AA0 (400 кВт)

6SL3310-1GE38-4AA0 (450 кВт)

6SL3310-1GE41-0AA0 (560 кВт)


Замечание: Для силовых модулей мощностью 560 кВт требуется два реактора dv/dt. В таблице приведены данные для одного реактора dv/dt.



1) Более длинные кабели для специальных конфигураций доступны по запросу.



Напряжение сети 500 ... 600 В 3ф.

Фильтр dv/dt + VPL





6SL3000-2DH32-2AA0

6SL3000-2DH33-3AA0

6SL3000-2DH34-1AA0

6SL3000-2DH35-8AA0

6SL3000-2DH38-1AA0

Ithmax

A

215

330

410

575

810

Степень защиты



IP00

IP00

IP00

IP00

IP00

Длина кабеля, макс.

от фильтра dv/dt до двигателя1)













  • Экранированный

м

300

300

300

300

300

  • Неэкранированный

м

450

450

450

450

450

Нормы



CE, cURus E148698

CE, cURus E148698

CE, cURus E148698

CE, cURus E148698

CE, cURus E148698

Реактор dv/dt

Потери мощности

кВт

0.645

0.661

0.884

0.964

0.927

Подключение













  •  к конвертеру



1  отв. M10

1 отв. M10

1 отв. M12

1 отв. M12

2 отв. M12

  •  к нагрузке



1 отв. M10

1 отв. M10

1 отв. M12

1 отв. M12

2 отв. M12

  •  Защитное заземление



Винт M6

Винт M6

Винт M6

Винт M6

Винт M6

Габариты













  •   Ширина

мм

460

460

460

460

445

  •   Высота

мм

360

360

385

385

385

  •   Глубина

мм

275

275

312

312

312

Вес, прибл.

кг

83

135

147

172

160

Ограничитель пиков напряжения (VPL)

Потери мощности

кВт

0.113

0.152

0.189

0.241

0.372

Подключение













  •   к реактору dv/dt



Зажим 70 мм2

Зажим 70 мм2

1 отв. M8

1 отв. M8

1 отв. M10

  •   к звену пост. тока



Зажим 70 мм2

Зажим 70 мм2

1 отв. M8

1 отв. M8

1 отв. M10

  •   Защитное заземление



Зажим 35 мм2

Зажим 35 мм2

Шпилька M8

Шпилька M8

Шпилька M8

Габариты













  • Ширина

мм

392

392

309

309

309

  • Высота

мм

285

285

265

265

265

  • Глубина

мм

210

210

440

440

392

Вес, прибл.

кг

16

16

48

48

72

Подходит к силовому модулю

Тип

6SL3310-1GF31-8AA0 (110 кВт)

6SL3310-1GF32-2AA0 (132 кВт)

6SL3310-1GF32-6AA0 (160 кВт)

6SL3310-1GF33-3AA0 (200 кВт)

6SL3310-1GF34-1AA0 (250 кВт)

6SL3310-1GF34-7AA0 (315 kW)

6SL3310-1GF35-8AA0 (400 кВт)

6SL3310-1GF37-4AA0 (500 кВт)

6SL3310-1GF38-1AA0 (560 кВт)


Замечание: Для силовых модулей мощностью 560 кВт требуется два реактора dv/dt. В таблице приведены данные для одного реактора dv/dt.



1) Более длинные кабели для специальных конфигураций доступны по запросу.



Напряжение сети 660 ... 690 В 3ф.

Фильтр dv/dt + VPL





6SL3000-2DH31-0AA0

6SL3000-2DH31-5AA0

6SL3000-2DH32-2AA0

6SL3000-2DH33-3AA0

Ithmax

A

100

150

215

330

Степень защиты



IP00

IP00

IP00

IP00

Длина кабеля, макс.

от фильтра dv/dt до двигателя1)











  •   Экранированный

м

300

300

300

300

  •   Неэкранированный

м

450

450

450

450

Нормы



CE, cURus E148698

CE, cURus E148698

CE, cURus E148698

CE, cURus E148698

Реактор dv/dt

Потери мощности

кВт

0.541

0.436

0.645

0.661

Подключение











  •   к конвертеру



1 отв. M10

1 отв. M10

1 отв. M10

1 отв. M10

  •   к нагрузке



1 отв. M10

1 отв. M10

1 отв. M10

1 отв. M10

  •   Защитное заземление



Винт M6

Винт M6

Винт M6

Винт M6

Габариты











  • Ширина

мм

350

350

460

460

  • Высота

мм

320

320

360

360

  • Глубина

мм

227

227

275

275

Вес, прибл.

кг

48

50

83

135

Ограничитель пиков напряжения (VPL)

Потери мощности

кВт

0.053

0.071

0.113

0.152

Подключение











  •   к реактору dv/dt



Гайка M8

Гайка M8

Зажим 70 mm2

Зажим 70 mm2

  •   к звену пост. тока



Гайка M8

Гайка M8

Зажим 70 mm2

Зажим 70 mm2

  •   Защитное заземление



Шпилька M8

Шпилька M8

Зажим 35 mm2

Зажим 35 mm2

Габариты











  • Ширина

мм

265

265

392

392

  • Высота

мм

263

263

285

285

  • Глубина

мм

188

188

210

210

Вес, прибл.

кг

6

6

16

16

Подходит к силовому модулю

Тип

6SL3310-1GH28-5AA0 (75 кВт)

6SL3310-1GH31-0AA0 (90 кВт)

6SL3310-1GH31-2AA0 (110 кВт)

6SL3310-1GH31-5AA0 (132 кВт)

6SL3310-1GH31-8AA0 (160 кВт)

6SL3310-1GH32-2AA0 (200 кВт)

6SL3310-1GH32-6AA0 (250 кВт)

6SL3310-1GH33-3AA0 (315 кВт)


1) Более длинные кабели для специальных конфигураций доступны по запросу.



Напряжение сети 660 ... 690 В 3ф.

Фильтр dv/dt + VPL





6SL3000-2DH34-1AA0

6SL3000-2DH35-8AA0

6SL3000-2DH38-1AA0

Ithmax

A

410

575

810

Степень защиты



IP00

IP00

IP00

Длина кабеля, макс.

от фильтра dv/dt до двигателя1)









  •   Экранированный

м

300

300

300

  •   Неэкранированный

м

450

450

450

Нормы



CE, cURus E148698

CE, cURus E148698

CE, cURus E148698

Реактор dv/dt

Потери мощности

кВт

0.884

0.964

0.927

Подключение









  •   к конвертеру



1 отв. M12

1 отв. M12

2 отв. M12

  •   к нагрузке



1 отв. M12

1 отв. M12

2 отв. M12

  •   Защитное заземление



Винт M6

Винт M6

Винт M6

Габариты









  •   Ширина

мм

460

460

445

  •   Высота

мм

385

385

385

  •   Глубина

мм

312

312

312

Вес, прибл.

кг

147

172

160

Ограничитель пиков напряжения (VPL)

Потери мощности

кВт

0.189

0.241

0.372

Подключение









  •   к реактору dv/dt



1 отв. M8

1 отв. M8

1 отв. M10

  •   к звену пост. тока



1 отв. M8

1 отв. M8

1 отв. M10

  •   Защитное заземление



Шпилька M8

Шпилька M8

Шпилька M8

Габариты









  •   Ширина

мм

309

309

309

  •   Высота

мм

1312.5

1312.5

1312.5

  •   Глубина

мм

400

400

400

Вес, прибл.

кг

48

48

72

Подходит к силовому модулю

Тип

6SL3310-1GH34-1AA0 (400 кВт)

6SL3310-1GH34-7AA0 (450 кВт)

6SL3310-1GH35-8AA0 (560 кВт)

6SL3310-1GH37-4AA0 (710 кВт)

6SL3310-1GH38-1AA0 (800 кВт)


Замечание: Для силовых модулей мощностью 560 кВт требуется два реактора dv/dt. В таблице приведены данные для одного реактора dv/dt.



1) Более длинные кабели для специальных конфигураций доступны по запросу.

Фильтр dv/dt plus VPL сотоит из двух компонентов, которые поставляются отдельно:

  • Дроссель dv/dt
  • Устройство ограничения перенапряжений, обрезающие пики напряжения и возвращает энергию обратно в звено постоянного тока .
Код Заказной номер Описание Вес (кг) Заказать
67489 6SL3000-2DE32-6AA0 sinamics du/dt-фильтр + ограничители перенапряжений для силового модуля/моторного модуля 132квт, 3ac 380-480v макс. длина кабеля 300/450 м 72 Заказать
67492 6SL3000-2DE35-0AA0 sinamics du/dt-фильтр + ограничители перенапряжений для силового модуля/моторного модуля 250квт, 3ac 380-480v макс. длина кабеля 300/450 м 138 Заказать
67495 6SL3000-2DE38-4AA0 sinamics du/dt-фильтр + ограничители перенапряжений для силового модуля/моторного модуля 450квт, 3ac 380-480v макс. длина кабеля 300/450 м 197 Заказать
67499 6SL3000-2DE41-4AA0 sinamics du/dt-фильтр + ограничители перенапряжений для моторного модуля 800квт, 3ac 380-480v макс. длина кабеля 300/450 м 388 Заказать
67505 6SL3000-2DH31-0AA0 sinamics du/dt-фильтр + ограничители перенапряжений для силового модуля/моторного модуля 90квт, 3ac 500-690v макс. длина кабеля 300/450 м 54 Заказать
115599 6SL3000-2DH31-5AA0 sinamics du/dt-фильтр + ограничители перенапряжений для силового модуля/моторного модуля 132квт, 3ac 500-690v макс. длина кабеля 300/450 м 56 Заказать
67509 6SL3000-2DH32-2AA0 sinamics du/dt-фильтр + ограничители перенапряжений для силового модуля/моторного модуля 200квт, 3ac 500-690v макс. длина кабеля 300/450 м 99 Заказать
67511 6SL3000-2DH33-3AA0 sinamics du/dt-фильтр + ограничители перенапряжений для силового модуля/моторного модуля 315квт, 3ac 500-690v макс. длина кабеля 300/450 м 151 Заказать
67513 6SL3000-2DH34-1AA0 sinamics du/dt-фильтр + ограничители перенапряжений для силового модуля/моторного модуля 400квт, 3ac 500-690v макс. длина кабеля 300/450 м 195 Заказать
115603 6SL3000-2DH35-8AA0 sinamics du/dt-фильтр + ограничители перенапряжений для силового модуля/моторного модуля 560квт, 3ac 500-690v макс. длина кабеля 300/450 м 220 Заказать
67517 6SL3000-2DH38-1AA0 sinamics du/dt-фильтр + ограничители перенапряжений для силового модуля/моторного модуля 800квт, 3ac 500-690v макс. длина кабеля 300/450 м 392 Заказать
;
