Сетевые гармонические фильтры уменьшают влияние низших гармоник на уровне, который по-другому может быть достигнут только с помощью 12 импульсного выпрямителя.
Они обеспечивают соответствие преобразователя жестким ограничениям, указанным в стандарте IEEE 519-1992.
Напряжение сети 3 AC 380 ... 480 В | Сетевой гармонический фильтр | |||
|---|---|---|---|---|
| 6SL3000-0JE36-1AA0 | 6SL3000-0JE38-4AA0 | 6SL3000-0JE41-0AA0 | |
Номинальный ток 1) | A | 500 | 700 | 900 |
Потери мощности | kВт | 1.0 | 1.5 | 2.0 |
линия/питание соединение |
|
|
|
|
Поперечное сечение проводника, макс. (DIN VDE) | мм2 | 4 × 240 | 4 × 240 | 4 × 240 |
PE соединение |
| 3 × M12 шпильки | 3 × M12 шпильки | 3 × M12 шпильки |
Степень защиты |
| IP21 | IP21 | IP21 |
Габариты |
|
| ||
| мм | 600 | 800 | 1000 |
| мм | 1700 | 1700 | 1700 |
| мм | 540 | 540 | 540 |
Вес, приблизит. | кг | 460 | 600 | 900 |
Конечная окраска |
| RAL 7035 | RAL 7035 | RAL 7035 |
Стандарты |
| IEEE 519-1992 | IEEE 519-1992 | IEEE 519-1992 |
Разренения |
| CE | CE | CE |
Подходит для силового модуля |
| 6SL3310-1GE33-1AA0 (160 kВт) 6SL3310-1GF33-3AA0 (200 kВт) 6SL3310-1GE33-8AA0 (250 kВт) 6SL3310-1GE36-1AA0 (315 kВт) | 6SL3310-1GE37-5AA0 (400 kВт) 6SL3310-1GE38-4AA0 (450 kВт) | 6SL3310-1GE41-0AA0 (560 kВт) |
Напряжение сети 3 AC 500 ... 600 В 3 AC 660 … 690 В | Сетевой гармонический фильтр | ||||
|---|---|---|---|---|---|
| 6SL3000-0JH33-3AA0 | 6SL3000-0JH34-7AA0 | 6SL3000-0JH35-8AA0 | 6SL3000-0JH38-1AA0 | |
Номинальный ток 1) | A | 290 | 400 | 520 | 710 |
Потери мощности | kW | 0.8 | 1.0 | 1.5 | 2.0 |
Сеть/питание соединения |
| 4 × 240 | 4 × 240 | 4 × 240 | 4 × 240 |
Поперечное сечение проводника, max. (DIN VDE) | mm2 | 4 × 240 | 4 × 240 | 4 × 240 | 4 × 240 |
PE cсоединение |
| 3 × M12 шпильки | 3 × M12 шпильки | 3 × M12 шпильки | 3 × M12 шпильки |
Степень защиты |
| IP21 | IP21 | IP21 | IP21 |
Габариты |
|
|
|
|
|
| mm | 600 | 800 | 1000 | 1000 |
| mm | 1700 | 1700 | 1700 | 1700 |
| mm | 540 | 540 | 540 | 540 |
Вес, прибл. | kg | 450 | 600 | 830 | 830 |
Конечная окраска |
| RAL 7035 | RAL 7035 | RAL 7035 | RAL 7035 |
Стандарты |
| IEEE 519-1992 | IEEE 519-1992 | IEEE 519-1992 | IEEE 519-1992 |
Разрешения |
| CE | CE | CE | CE |
Подходит для силового модуля |
| 6SL3310-1GF31-8AA0 (110 kВт) 6SL3310-1GF32-2AA0 (132 kВт) 6SL3310-1GF32-6AA0 (160 kВт) 6SL3310-1GH31-8AA0 (160 kВт) 6SL3310-1GF33-3AA0 (200 kВт) 6SL3310-1GH32-2AA0 (200 kВт) 6SL3310-1GF32-6AA0 (250 kВт) 6SL3310-1GH33-3AA0 (315 kВт) | 6SL3310-1GF34-1AA0 (250 kВт) 6SL3310-1GF34-7AA0 (315 kВт) 6SL3310-1GH34-1AA0 (400 kВт) 6SL3310-1GH34-7AA0 (450 kВт) | 6SL3310-1GF35-8AA0 (400 kВт) 6SL3310-1GH35-8AA0 (560 kВт) | 6SL3310-1GF37-4AA0 (500 kВт) 6SL3310-1GF38-1AA0 (560 kВт) 6SL3310-1GH37-4AA0 (710 kВт) 6SL3310-1GH38-1AA0 (800 kВт) |
1) Номинальный ток сетевых гармонических фильтров определяется в соответствии с активной мощностью. По этой причине он может быть ниже чем номинальный входной ток соотвтствующего модуля питания.

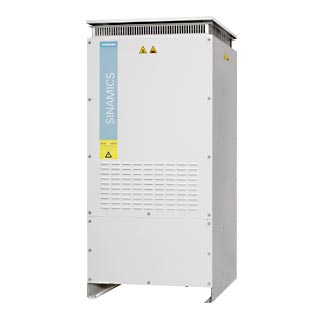

Сетевые гармонические фильтры поставляются в качестве отдельно стоящего компонента в шкафном исполнении. Они устанавливаются между блоком низковольтного распределения клиента и преобразователем. Напряжение отключается в распределенных низковольтных переключателях клиента, равно как и через кабель питания.
Сетевые гармонические фильтры подключаются без вентиляторов (естественная конвекция). Это означает, что вспомогательного источника питания не требуется.
Сетевые гармонические фильтры оснащены термостатическим выключателем, который может быть проконтролирован извне, с целью проведения мониторинга тепловых перегрузок (в результате недостаточного охлаждения воздухом, например).
Примечание: Преобразователь должен иметь сетевой дроссель для использования сетевого гармонического фильтра.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 115572 | 6SL3000-0JE36-1AA0 | sinamics входной фильтр гармоник вход 3ac 380-480v, 50/60гц 250 / 315квт для подавления низкочастотных гармоник сети | 450 | Заказать |
| 67465 | 6SL3000-0JE38-4AA0 | sinamics входной фильтр гармоник вход 3ac 380-480v, 50/60гц 400 / 450квт для подавления низкочастотных гармоник сети | 600 | Заказать |
| 115573 | 6SL3000-0JE41-0AA0 | sinamics входной фильтр гармоник вход 3ac 380-480v, 50/60гц 560квт для подавления низкочастотных гармоник сети | 830 | Заказать |
| 67466 | 6SL3000-0JH33-3AA0 | sinamics входной фильтр гармоник вход 3ac 660-690v, 50/60гц 250 / 315квт для подавления низкочастотных гармоник сети | 450 | Заказать |
| 67467 | 6SL3000-0JH34-7AA0 | sinamics входной фильтр гармоник вход 3ac 660-690v, 50/60гц 400 / 450квт для подавления низкочастотных гармоник сети | 600 | Заказать |
| 67468 | 6SL3000-0JH35-8AA0 | sinamics входной фильтр гармоник вход 3ac 660-690v, 50/60гц 560квт для подавления низкочастотных гармоник сети | 830 | Заказать |
| 67469 | 6SL3000-0JH38-1AA0 | sinamics входной фильтр гармоник вход 3ac 660-690v, 50/60гц 800квт для подавления низкочастотных гармоник сети | 830 | Заказать |
