Дополнительные системные компоненты производства Siemens

Электроника усиления сигнала ¹⁾

Электроника усиления сигнала используется для усиления сигналов тока при расстояниях >18 м между датчиком и цифровым приводным модулем для двигателей 1FT6, при этом сигналы тока преобразуются в сигналы напряжения.

Элементы кодирования для вставных клемм (растр 5 мм)

Вставные клеммы на фронтальной стороне модулей могут быть закодированы посредством свободно вставляемых рейтеров (кодировочные рейтеры) на стороне штифтов и соответствующих пружин (кодировочных пружин) на стороне штекера (гнезда).
Кодировочные рейтеры и пружины необходимы только при индивидуальном кодировании штекера. Функция вставных элементов без элементов кодирования не ограничена.

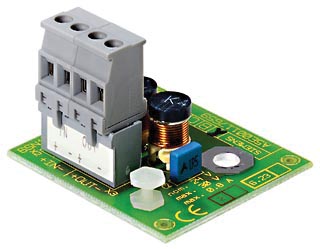

Противопомеховый фильтр для внешнего питания SSI-датчиков 24 В

Этот модуль служит подавления помех необходимого для датчика SSI внешнего питания 24 В в комбинации с платами управления.

Адаптерные клеммы

для 2-х рядной конструкции устройств

Соединительный кабель для 2-х рядной конструкции

Модули линейки приводов SIMODRIVE 611 при ограниченности места могут располагаться в два ряда друг над другом или друг рядом с другом.

При 2-х рядном расположении устройств для соединения приборной шины и, при необходимости, шины приводов необходимо заказать по одному соединительному кабелю.

Подключение промежуточного контура (M600/P600) при двухрядном расположении осуществляется параллельными кабелями. У подключенных модулей шириной 300 мм поперечное сечение кабеля Cu должно составлять 70 мм2, а у меньших модулей Cu - 50 мм2. Прокладка кабеля должна осуществляться с защитой от короткого замыкания и с заземлением. Кабель выравнивания потенциалов такого же поперечного сечения должен быть проложен рядом и иметь контакт с корпусами обоих соединенных модулей. Этот кабель не входит в объем поставки устройств. Для подключения соединения промежуточного контура поставляются адаптерные клеммы.
