С помощью внешних импульсных сопротивлений потери тепла могут отводиться из распределительного шкафа. Для модуля UE 28 кВт всегда требуются внешние импульсные сопротивления.
В зависимости от требуемой мощности у модуля UE 28 кВт возможно и смешанное подключение импульсных сопротивлений. Функция безопасности параметрируется через соединительные клеммы.
Подключение внешнего импульсного сопротивления 0,3 кВт/25 кВт к модулю импульсного сопротивления запрещено.
Внешнее импульсное сопротивление 1,5 / 25 кВт (15,6 Ом) используется и для подключения к коммутационным дросселям HFD для демпфирования. Всегда учитывать данные руководства по проектированию!
Для модуля UI 28 кВт принципиально необходимы внешние импульсные сопротивления.
В зависимости от требуемой мощности к модулю UI 28 кВт может быть подключено до двух идентичных импульсных сопротивления. Параметры защитной функции устанавливаются через соединительные клеммы.
Для демпфирования внешнее импульсное сопротивление Plus должно использоваться вместе с коммутирующим дросселем HFD.

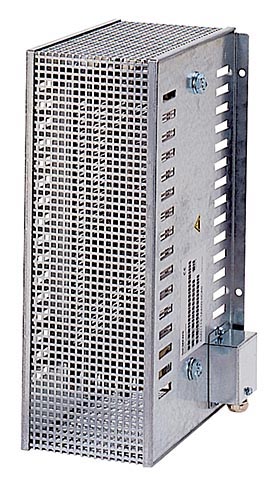

Внешние импульсные сопротивления | |
Класс защиты по DIN EN 60529(IEC 60529) | IP20 |
Тип охлаждения | самоохлаждение |
Вес |
|
- 1,5 кВт ... | 5,6 кг |
- 0,3 кВт ... | 3,4 кг |
Размеры (Д x В x Ш) |
|
- 1,5 кВт ... | 193 мм x 410 мм x 240 мм |
- 0,3 кВт ... | 83,5 мм x 280 мм x 54,5 мм |
