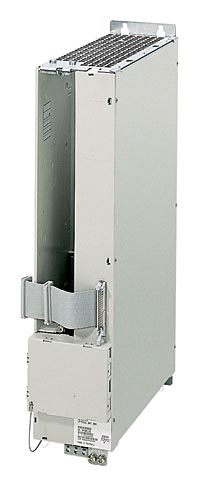

Силовые модули подходят для работы с:
Широкий спектр силовых модулей с градацией по току и подразделенный на три различных вида теплоотвода поставляется в 1-о и 2-х осевом исполнении.
Параметры тока относятся к серийной предустановке. При более высоких частотах первичных вибраций или увеличенной тактовой частоте учитывать уменьшения (см. руководство по проектированию).
Для проводки с экранированными силовыми кабелями, соответствующей требованиям ЭМС, имеются пластины для подключения экрана для монтажа на модуль.
Кабель шины устройств входит в объем поставки силового модуля. Для цифровой системы кабели шины привода заказываются отдельно.
Общие технические данные для силовых модулей | |
|---|---|
Входное напряжение | 600/625/680 В DC |
Выходное напряжение | 3-фазное AC 0 … 430 В |
Выходная частота, макс. | 1.4 кГц |
КПД η 1) | 0.98 |
1) η = (отдаваемая/потребляемая полезная мощность) на клеммах источника питания модуля.
Силовой модуль в одноосевом исполнении | |||||||
|---|---|---|---|---|---|---|---|
Внутренний теплоотвод | 6SN1123-1AA0.- | -0HA1 | -0AA1 | -0BA1 | -0CA1 | -0DA1 | |
Внешний теплоотвод | 6SN1124-1AA0.- | -0HA1 | -0AA1 | -0BA1 | -0CA1 | -0DA1 | |
Охлаждение через воздуховод | 6SN1123-1AA0.- | – | – | – | – | – | |
Тип охлаждения |
| Естеств. охлажд. | Естеств. охлажд. | Принудит. охлажд. | Принудит. охлажд. | Принудит. охлажд. | |
Для работы двигателей 1FT6/1FK/1FN/1FW6 | |||||||
Потери мощности общие/внутренние/внешние 2) | Вт | 35/14/21 | 50/19/31 | 90/35/55 | 190/65/125 | 300/30/270 | |
Для работы двигателей 1PH/1FE1/2SP1/1PM и асинхронных низковольтных двигателей | |||||||
Потери мощности общие/внутренние/внешние 2) | Вт | 30/12/18 | 40/16/24 | 74/29/45 | 260/89/171 | 320/32/288 | |
Макс. возможно сечение жилы | мм2 | 6 | 6 | 6 | 6 | 16 | |
Вес, прибл. |
|
|
|
|
|
| |
| кг (фунт) | 6.5 (14.33) | 6.5 (14.33) | 6.5 (14.33) | 7.5 (16.54) | 9.5 (20.95) | |
| кг (фунт) | 6.5 (14.33) | 6.5 (14.33) | 6.5 (14.33) | 7.5 (16.54) | 9.5 (20.95) | |
Силовой модуль в одноосевом исполнении (продолжение) | |||||||
Внутренний теплоотвод | 6SN1123-1AA0.- | -0EA1 | -0FA1 | -0LA1 | -0JA1 | -0KA1 | |
Внешний теплоотвод | 6SN1124-1AA0.- | -0EA1 | -0FA1 | -0LA1 | -0JA1 | -0KA1 | |
Охлаждение через воздуховод | 6SN1123-1AA0.- | – | -0FA1 | – | -0JA1 | -0KA1 | |
Тип охлаждения |
| Принудит. охлажд. | Принудит. охлажд. | Принудит. охлажд. | Принудит. охлажд. | Принудит. охлажд. | |
Для работы двигателей 1FT6/1FK/1FN/1FW6 | |||||||
Потери мощности общие/внутренние/внешние | Вт | 645/25/620 | 730/90/640 | 460/25/435 | 1910/170/1130 | 1910/250/1660 | |
Для работы двигателей 1PH/1FE1/2SP1/1PM и асинхронных низковольтных двигателей | |||||||
Потери мощности общие/внутренние/внешние2) | Вт | 685/30/655 | 850/100/750 | 460/19/441 | 1290/190/1100 | 2170/325/1845 | |
Макс. возможно сечение жилы | mm2 | 50 | 95 | 50 | 95 | 150 | |
Вес, прибл. |
|
|
|
|
|
| |
| кг (фунт) | 13 (28.67) | 26 (57.33) 1) | 13 (28.67) | 21 (46.31) 1) | 24 (52.92) 1) | |
| кг (фунт) | 13 (28.67) | 26 (57.33) 1) | 13 (28.67) | 21 (46.31) | 24 (52.92) | |
Силовой модуль в двухосевом исполнении | |||||||
Внутренний теплоотвод | 6SN1123-1AB0.- | -0HA0 | -0AA0 | -0BA0 | -0CA0 |
| |
Внешний теплоотвод | 6SN1124-1AB0.- | -0HA0 | -0AA0 | -0BA0 | -0CA0 |
| |
Охлаждение через воздуховод |
| Естеств. охлажд. | Принудит. охлажд. | Принудит. охлажд. | Принудит. охлажд. |
| |
Для работы 1FT6/1FK/1FN/1FW6 | |||||||
Потери мощности общие/внутренние/внешние 2) | Вт | 70/27/43 | 100/38/62 | 180/69/111 | 380/130/250 |
| |
Для работы двигателей 1PH/1FE1/2SP1/1PM и асинхронных низковольтных двигателей | |||||||
Потери мощности общие/внутренние/внешние | Вт | 76/28/48 | 118/42/76 | 226/74/152 | 538/184/354 |
| |
Макс. возможно сечение жилы | мм2 | 6 | 6 | 6 | 6 |
| |
Вес, прибл. |
|
|
|
|
|
| |
| кг (фунт) | 7 (15.44) | 7 (15.44) | 7 (15.44) | 13.5 (29.77) |
| |
| кг (фунт) | 7 (15.44) | 7 (15.44) | 7 (15.44) | 13.5 (29.77) |
| |
1) Без пристраиваемого вентилятора или компонентов охлаждения через воздуховод.
2) Общая: общие потери мощности модуля.
Внутренняя: оставшиеся потери мощности в шкафу управления.
Внешняя: потери мощности, выводимые непосредственно наружу.
Данные относятся к действующим номинальным тактовым частотам инверторов.
Ширина модуля | Приводы подачи с двигателями | Приводы шпинделя станка с двигателями | Силовой модуль для внутреннего теплоотвода | Силовой модуль для внешнего теплоотвода | Монтажная рама для инсталляции шкафа |
|---|---|---|---|---|---|
| 1FT6/1FK/1FN/1FW6 | Асинхронные низковольтные двигатели 1PH/1FE1/ 2SP1/1PM/ |
|
| Для внешнего теплоотвода |
| Ном./ макс. ток | Ном. ток/ток для S6-40%/макс. ток |
|
|
|
| IS1/Î | IS1/IS6-40%/Î |
|
|
|
мм (дюйм) | A | A | Заказной номер | Заказной номер | Заказной номер |
Одноосевые силовые модули | |||||
50 (1.97) | 3/6 | 3/3/3 | 6SN11 23-1AA00-0HA1 | 6SN11 24-1AA00-0HA1 | 6SN11 62-0BA04-0AA1 |
50 (1.97) | 5/10 | 5/5/8 | 6SN11 23-1AA00-0AA1 | 6SN11 24-1AA00-0AA1 | 6SN11 62-0BA04-0AA1 |
50 (1.97) | 9/18 | 8/10/16 | 6SN11 23-1AA00-0BA1 | 6SN11 24-1AA00-0BA1 | 6SN11 62-0BA04-0AA1 |
50 (1.97) | 18/36 | 24/32/32 | 6SN11 23-1AA00-0CA1 | 6SN11 24-1AA00-0CA1 | 6SN11 62-0BA04-0FA1 |
100 (3.94) | 28/56 | 30/40/51 | 6SN11 23-1AA00-0DA1 | 6SN11 24-1AA00-0DA1 | 6SN11 62-0BA04-0BA1 |
150 (5.91) | 42/64 | 45/60/76 | 6SN11 23-1AA00-0LA1 | 6SN11 24-1AA00-0LA1 | 6SN11 62-0BA04-0CA1 |
150 (5.91) | 56/112 | 60/80/102 | 6SN11 23-1AA00-0EA1 | 6SN11 24-1AA00-0EA1 | 6SN11 62-0BA04-0CA1 |
300 (11.81) | 70/140 | 85/110/127 | 6SN11 23-1AA01-0FA1 | 6SN11 24-1AA01-0FA1 1) | 6SN11 62-0BA04-0EA0 |
300 (11.81) | 100/100 | 120/150/193 2) | 6SN11 23-1AA00-0JA1 1) | 6SN11 24-1AA00-0JA1 1) | 6SN11 62-0BA04-0EA0 |
300 (11.81) | 140/210 | 200/250/257 2) | 6SN11 23-1AA00-0KA1 1) | 6SN11 24-1AA00-0KA1 1) | 6SN11 62-0BA04-0EA0 |
Двухосевые силовые модули | |||||
50 (1.97) | 3/6 | 3/3/3 | 6SN11 23-1AB00-0HA1 | 6SN11 24-1AB00-0HA1 | 6SN11 62-0BA04-0AA1 |
50 (1.97) | 5/10 | 5/5/8 | 6SN11 23-1AB00-0AA1 | 6SN11 24-1AB00-0AA1 | 6SN11 62-0BA04-0AA1 |
50 (1.97) | 9/18 | 8/10/16 | 6SN11 23-1AB00-0BA1 | 6SN11 24-1AB00-0BA1 | 6SN11 62-0BA04-0AA1 |
100 (3.94) | 18/36 | 24/32/32 | 6SN11 23-1AB00-0CA1 | 6SN11 24-1AB00-0CA1 | 6SN11 62-0BA04-0GA1 |
Ширина модуля | Приводы подачи с двигателями | Приводы шпинделя станка с двигателями | Силовой модуль для охлаждения через воздуховод | Комплект для подключения воздуховода |
|---|---|---|---|---|
| 1FT6/1FK/1FN/1FW6 | Асинхронные низковольтные двигатели 1PH/1FE1/2SP1/1PM/ |
|
|
| Ном./макс. ток | Ном. ток/ток для S6-40%/макс. ток |
|
|
| IS1/Î | IS1/IS6-40%/Î |
|
|
мм (дюйм) | A | A | Заказной номер | Заказной номер |
Одноосевая версия | ||||
300 (11.81) | 70/140 | 85/110/127 | 6SN11 23-1AA02-0FA1 | 6SN11 62-0BA03-0AA1 |
300 (11.81) | 100/100 | 120/150/193 | 6SN11 23-1AA00-0JA1 | 6SN11 62-0BA03-0AA1 |
300 (11.81) | 140/210 | 200/250/257 | 6SN11 23-1AA00-0KA1 | 6SN11 62-0BA03-0AA1 |
1) Необходим пристраиваемый вентилятор, смотри раздел "Дополнительные компоненты системы".
2) Для двигателей 1FE1 fU <0.5 Гц необходимо снижение номинальных значений, смотри Руководство по проектированию для 1FE1.
Дальнейшую информацию см. в руководстве по конфигурированию для SIMODRIVE 611 digital, преобразователей и нормативы EMC для SINUMERIK, SIROTEC, SIMODRIVE, SIMOTION, SINAMICS S120. Подходящие кабели см. Системы соединений MOTION-CONNECT.
Designation | Заказной №. |
|---|---|
Руководство по конфигурированию |
|
| 6SN1197-0AA00-1AP1 |
| 6SN1197-0AA00-1BP1 |
| 6SN1197-0AA00-1CP0 |
| 6SN1197-0AA00-1DP0 |
| 6SN1197-0AA00-1EP0 |
Дополнительную информацию см.:
http://support.automation.siemens.com/WW/view/en/10804940/133300
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 116575 | 6SN1123-1AA00-0AA2 | simodrive 611 силовой модуль, 1-осевой, 15 a внутреннее охлаждение номинальный ток двигат.: 1ft5 = 7.5 a, 1ft6 = 5 a асинхр. = 5a | 5.5 | Заказать |
| 116576 | 6SN1123-1AA00-0BA2 | simodrive 611 силовой модуль, 1-осевой, 25 a внутреннее охлаждение номинальный ток двигат.: 1ft5 = 12.5 a, 1ft6 = 9 a асинхр. = 8 a | 5.5 | Заказать |
| 116577 | 6SN1123-1AA00-0CA2 | simodrive 611 силовой модуль, 1-осевой, 50a, внутреннее охлаждение, ном. токи двигателя: 1ft6/7, 1fk, 1fн, 1fw = 18 a, 1ph, 1fe, 2sp1, 1pm = 24 a | 6 | Заказать |
| 116578 | 6SN1123-1AA00-0DA2 | simodrive 611 силовой модуль, 1 ось, 80 a, внутренний отвод тепла , номинальный ток двигателя: 1ft5 = 40 a, 1ft6 = 28 a, 1ph = 30 a, асинхронный = 30 a | 8.6 | Заказать |
| 70144 | 6SN1123-1AA00-0EA2 | simodrive 611 силовой модуль, 1 ось, внутреннее охлаждение , номинальный ток двигателя: 1ft/ 1fk/ 1fn /1fw = 56a, 1ph/fe1/2sp1/1pm/asm = 60a | 10.4 | Заказать |
| 116579 | 6SN1123-1AA00-0HA2 | simodrive 611 силовой модуль, 1-осевой, 8 a внутреннее охлаждение номинальный ток двигат.: 1ft5 = 4 a, 1ft6 = 3 a асинхр. = 3a | 5.5 | Заказать |
| 116580 | 6SN1123-1AA00-0JA1 | simodrive 611 силовой модуль, 1-осевой, 300 a внутреннее охлаждение номинальный ток двигат.: 1ph = 120 a | 21 | Заказать |
| 116581 | 6SN1123-1AA00-0KA1 | simodrive 611 силовой модуль, 1-осевой, 400 a внутреннее охлаждение номинальный ток двигат.: 1ph = 200 a | 23 | Заказать |
| 70145 | 6SN1123-1AA00-0LA3 | simodrive 611 силовой модуль, 1 ось, внутреннее охлаждение , номинальный ток двигателя: 1ft/1fk/1fn/1fw = 42 a 1ph/1fe1/2sp1/1pm/asm =45 a | 10.5 | Заказать |
| 116582 | 6SN1123-1AA01-0FA1 | simodrive 611 силовой модуль, 1-осевой, 200 a внутреннее охлаждение номинальный ток двигат.: 1ft5 = 100 a, 1ft6 = 70 a 1ph = 85 a, асинхр. = 85 a | 16.2 | Заказать |
| 70146 | 6SN1123-1AA02-0FA1 | simodrive 611 силовой модуль, 1-осевой, 200 a внутреннее охлаждение для охлаждения номинальный ток двигат.: 1ft5 = 100 a, 1ft6 = 70 a 1ph = 85 a, асинхр. = 85 a | 20.5 | Заказать |
| 70147 | 6SN1123-1AB00-0AA2 | simodrive 611 силовой модуль, 2-осевой, 15 a внутреннее охлаждение номинальный ток двигат.: подача = 5 a, шпиндель = 5 a, | 6 | Заказать |
| 116583 | 6SN1123-1AB00-0BA2 | simodrive 611 силовой модуль, 2-осевой, 25 a внутреннее охлаждение номинальный ток двигат.: подача = 12.5 a, шпиндель = 9 a, | 6.5 | Заказать |
| 70148 | 6SN1123-1AB00-0CA3 | simodrive 611 силовой модуль, 2 оси, 50 a, внутреннее охлаждение , номинальный ток двигателя: 1ft5 = 25 a, 1ft6 = 18 a, | 9.1 | Заказать |
| 70149 | 6SN1123-1AB00-0HA2 | simodrive 611 силовой модуль, 2-осевой, 8 a внутреннее охлаждение номинальный ток двигат.:подача = 4 a, шпиндель = 3 a, | 6 | Заказать |
| 116584 | 6SN1124-1AA00-0AA2 | simodrive 611 силовой модуль, 1-осевой, 15 a внешнее охлаждение номинальный ток двигат.: 1ft5 = 7.5 a, 1ft6 = 5 a асинхр. = 5a | 5.5 | Заказать |
| 70150 | 6SN1124-1AA00-0BA2 | simodrive 611 силовой модуль, 1-осевой, 25 a внешнее охлаждение номинальный ток двигат.: 1ft5 = 12.5 a, 1ft6 = 9 a асинхр. = 8 a | 5.5 | Заказать |
| 70151 | 6SN1124-1AA00-0CA2 | simodrive 611 силовой модуль, 1-осевой, наружное охлаждение, ном. токи двигателя: 1ft6/7, 1fk, 1fн, 1fw = 18 a, 1ph, 1fe, 2sp1, 1pm = 24 a | 6 | Заказать |
| 116585 | 6SN1124-1AA00-0DA2 | simodrive 611 силовой модуль, 1 ось, 80 a, внешнее охлаждение, номинальный ток двигателя: 1ft5 = 40 a, 1ft6 = 28 a, 1ph = 30 a, асинхронный = 30 a | 9 | Заказать |
| 116586 | 6SN1124-1AA00-0EA2 | simodrive 611 силовой модуль, 1 ось, внешнее охлаждение, номинальный ток двигателя: 1ft/1fk/1fn/1fw = 56 a, 1ph/1fe1/2sp1/1pm/asm = 60 a | 10.5 | Заказать |
| 70152 | 6SN1124-1AA00-0HA2 | simodrive 611 силовой модуль, 1-осевой, 8 a внешнее охлаждение номинальный ток двигат.: 1ft5 = 4 a, 1ft6 = 3 a асинхр. = 3a | 5.5 | Заказать |
| 70153 | 6SN1124-1AA00-0JA1 | simodrive 611 силовой модуль, 1-осевой, 300 a внешнее охлаждение номинальный ток двигат.: 1ph = 120 a | 21 | Заказать |
| 70154 | 6SN1124-1AA00-0KA1 | simodrive 611 силовой модуль, 1-осевой, 400 a внешнее охлаждение номинальный ток двигат.: 1ph = 200 a | 23 | Заказать |
| 116587 | 6SN1124-1AA00-0LA3 | simodrive 611 силовой модуль, 1-осевой, 108 a, внешнее охлаждение, номинальный ток двигателя: 1ft/1fk/1fn/1fw =42 a 1ph/1fe1/2sp1/1pm/asm =45 a | 10.5 | Заказать |
| 116588 | 6SN1124-1AA01-0FA1 | simodrive 611 силовой модуль, 1-осевой, 200 a внешнее охлаждение номинальный ток двигат.: 1ft5 = 100 a, 1ft6 = 70 a 1ph = 85 a, асинхр. = 85 a | 17.5 | Заказать |
| 116589 | 6SN1124-1AB00-0AA2 | simodrive 611 силовой модуль, 2-осевой, 15 a внешнее охлаждение номинальный ток двигат.: подача = 7.5 a, шпиндель = 5 a | 5.62 | Заказать |
| 116590 | 6SN1124-1AB00-0BA2 | simodrive 611 силовой модуль, 2-осевой, 25 a внешнее охлаждение номинальный ток двигат.: подача = 12.5 a, шпиндель = 9 a | 5.62 | Заказать |
| 116591 | 6SN1124-1AB00-0CA2 | simodrive 611 силовой модуль, 2-осевой, наружное охлаждение, ном. токи двигателя: 1ft6/7, 1fk, 1fн, 1fw = 18 a, 1ph, 1fe, 2sp1, 1pm = 24 a | 9.5 | Заказать |
| 116592 | 6SN1124-1AB00-0HA2 | simodrive 611 силовой модуль, 2-осевой, 8 a внешнее охлаждение номинальный ток двигат.: подача = 4 a, шпиндель = 3 a | 5.62 | Заказать |
| 70166 | 6SN1161-1AA02-6AA0 | simodrive 611, шина пром. конт. на 6 mm длина для модулей 50 mm,100 mm 150 mm на замену для пром. конт. > 55 квт 1 пачка с 10 шт. кажд. длины | 1.18 | Заказать |
| 116607 | 6SN1162-0BA02-0AA2 | simodrive 611 доб. вентилятор для модуля 300 mm внутр./внешн. охлаждение ul. не для: 6sn1123-1aa01-0fa0, -0fa1 и 6sn1145-1ba01-0da0, -0da1 | 4 | Заказать |
| 70172 | 6SN1162-0BA03-0AA1 | simodrive 611 комплект для охлаждения через рукав ul-исполнение, вкл. вентилятор для 300 mm модуля | 9.796 | Заказать |
| 116608 | 6SN1162-0BA03-0CA1 | simodrive 611 комплект для охлаждения через рукав для двухряд. констр. модуля e/r 55 квт и силов. часть-м 85 a, ul-исполнение вкл. вентилятор | 11.2 | Заказать |
| 116609 | 6SN1162-0BA04-0AA1 | simodrive 611 монтажная рама внешнее охлаждение 50 mm 1-осевой модуль | 0.298 | Заказать |
| 70173 | 6SN1162-0BA04-0BA1 | simodrive 611 монтажная рама внешнее охлаждение 100 mm 1-осевой модуль | 0.4 | Заказать |
| 70174 | 6SN1162-0BA04-0CA1 | simodrive 611 монтажная рама внешнее охлаждение 150 mm 1-осевой модуль | 0.54 | Заказать |
| 70175 | 6SN1162-0BA04-0EA0 | simodrive 611, монтажная рама внешнее охлаждение 300 mm модуль | 3.3 | Заказать |
| 116611 | 6SN1162-0BA04-0FA1 | simodrive 611 монтажная рама внешнее охлаждение 50 mm 2-осевой модуль | 0.3 | Заказать |
| 116612 | 6SN1162-0BA04-0GA1 | simodrive 611 монтажная рама внешнее охлаждение 100 mm 2-осевой модуль | 0.5 | Заказать |
| 116614 | 6SN1162-0BA04-0JA0 | simodrive 611, монтажная рама внешнее охлаждение защитная рама | 0.5 | Заказать |
| 70183 | 6SN1197-0AA00-1AP1 | simodrive 611 digital документация преобразователи руководство по проектированию выпуск 05/08, немецкий | 1.3 | Заказать |
| 70185 | 6SN1197-0AA00-1BP1 | simodrive 611 digital документация документация: преобразователь, руководство по проектированию версия 05/08, английский | 1.3 | Заказать |
