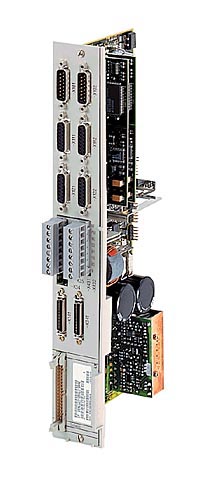

Плата управления для гидравл. линейной оси HLA/аналог. привода ANA производства Siemens

Функции гидравлических линейных осей (выбор):

• согласование различных динамических свойств осей в интерполирующих структурах приводов
• четыре фильтра управляющих воздействий с возможностью параметрирования в качестве  фильтра нижних частот или  полосового фильтра
• компенсация нелинейных эффектов регулировочных вентилей и цилиндров (влияния сцепления, согласование поверхностей цилиндра)
• линеаризация характеристики объемного тока для диапазонов скоростей режимов подачи и ускоренного хода (характеристика вентиля)

• ограничения усилия для
  • обработка силовых профилей в формовке материала
  • функция "Наезд на жесткий упор"
• установка заданного значения объемного тока для усилителя вентиля на базе аналогового интерфейса ± 10 В
• интерфейс управления и коммуникации с SINUMERIK 840D это цифровая шина приводов
• та же философия управления, что и у цифровых электромоторных осей через параметрирование приводов с поддержкой меню, выбор стандартных блоков данных для регулировочных вентилей и ввод данных линейных цилиндров в структурированные маски данных

• следующие датчики могут обрабатываться:
  • инкрементальный датчик sin/cos 1 VPP
  • абсолютный датчик EnDat
  • абсолютный датчик SSI
    (граничные условия см. правила проектирования)
• на каждую ось интерфейсы для запорного вентиля и два сенсора давления
• на каждую ось вход BERO
• контроли для внешнего питания вентилей, давления гидравлической системы, позиционного датчика и вентильной заслонки и т.п.
• плата управления HLA может управлять макс. двумя гидравлическими линейными осями

Чисто гидравлические компоненты, рассчитанные на работу с ЧПУ, предоставляются пользователем.

Функции аналоговых осей (выбор):

• наряду с алгоритмами управления HLA через конфигурацию ANA возможен режим макс. двух аналоговых осей на цифровой шине приводов с SINUMERIK 840D:

  • выход заданного значения скорости ± 10 В
  • обработка  системы измерения положения для сигналов напряжения.
• На одной плате управления возможен и смешанный режим одной оси HLA и одной оси ANA.

Обзор подключений управления HLA с гидравлическими регулировочными вентилями, прямые измерительные системы и сенсоры давления
Силовые и сигнальные кабели при необходимости могут быть удлинены или конфигурированы. В таких случаях выбрать возможности подключения из „Техники соединения MOTION-CONNECT“ .
При использовании более одного промежуточного разъема в сигнальных кабелях макс. допустимая длина кабеля уменьшается на 2 м на разъем.
