Плата управления с цифровым заданием для Safety Integrated производства Siemens

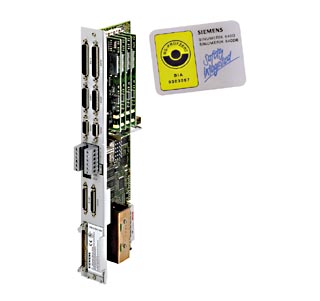

Плата управления с цифровым заданием для Safety Integrated



High Standard цифровое управление



6SN1118-0DM3.-0AA2



High Performance цифровое управление



6SN1118-0DJ2.-0AA2



6SN1118-0DK2.-0AA2

Разрешения, согласно с

cULus




Плата управления с

стандартное 2- управление 1) 3)

управление High-Standard 1)

управление Performance 1 1) 3)

управление High-Performance

Максимальная электрическая основная частота для двигателя

600 Гц

600 Гц

1200 Гц

1400 Гц

Предельная частота датчика прямой измерительной системы

200 кГц

200 кГц

300 кГц

350 кГц

Умножение импульса

128

128

2048

2048

Макс.. длина кабеля

 • датчик с сигналами напряжения

50 м

50 м

50 м

50 м

Система датчиков двигателя и прямая измерительная система









Прямая измерительная система









• инкрементальный датчик sin/cos 1 VPP

• абсолютный датчик EnDat

Условие для „SINUMERIK Safety Integrated“

с DMS

с DMS

с DMS

с DMS

Серводвигатели 1FT6/1FK..

Линейные двигатели 1FN

-

-

Двигатель главного движения

1PM/1PH7

1PM/1PH7

1PM/1PH/ 1FE1

1PM/1PH/ 1FE1

точность вращения 2)









• 1-о осевое исполнение

0,2 µm

0,2 µm

0,1 µm

0,1 µm

• 2-о осевое исполнение

1,5 µm

1,5 µm

0,2 µm

0,1 µm

Ввод в эксплуатацию с SinuCom NC

Сферы применения

Стандартные производственные станки

Стандартные производственные станки

Станки для точной обработки и точные станки

Станки для точной обработки и высокодинамичные станки


1) С дополнительным DMS подходит для SINUMERIK Safety Integrated.
2) Двигатель работает без нагрузки.
3) Не для новых использований!

Функции (выбор):

  • обработка датчика для инкрементальных датчиков sin/cos 1 VPP и абсолютных датчиков EnDat для датчиков двигателей и прямой измерительной системы
  • динамическое переключение контура измерения между системой измерения датчика двигателя и прямой измерительной системой
  • ведомые оси (Gantry)
  • наезд на жесткий упор для оси и шпинделя
  • переменная оценка инкрементов для 8 ступеней редуктора
  • режим оси С с одним датчиком
  • предуправление моментом вращения
  • компенсация веса
  • измерение "на лету"
  • качание главного шпинделя через PLC
  • использование асинхронных двигателей без датчика в ориентированном на поле управлении, к примеру, стандартные асинхронные двигатели.
  • обработка датчиков SSI через прямую измерительную систему с сигналами напряжения (не для стандарт 2)

Выбор функций отражается на функциональность ПО приводов в SINUMERIK 840D/840C или SINUMERIK 810D.

Дополнительные функции управления High-Standard / High-Performance

  • 1/-2-х осевые платы управления
  • возможен смешанный режим с двигателями 1PM/1PH/1FE1 и 1FT6/1FK/1FN/1FW на одной плате управления.
  • увеличенная вычислительная способность
  • до 4-х блоков данных для переключаемых асинхронных двигателей
  • Safety Integrated с внутренним стиранием импульсов через шину привода


Код Заказной номер Описание Вес (кг) Заказать
65412 6FX2002-1CA01-1AB0 сигнальный кабель с разъемами (810d/840d/840c/611d к ncu) приводная шина без штек. с защ. с 1 заж.. длина (m)=1 0.146 Заказать
113445 6FX2002-1CA01-1AC0 сигнальный кабель с разъемами (810d/840d/840c/611d к ncu) приводная шина без штек. с защ. с 1 заж.. длина (m)=2 0.215 Заказать
65413 6FX2002-1CA01-1AD0 сигнальный кабель с разъемами (810d/840d/840c/611d к ncu) приводная шина без штек. с защ. с 1 заж.. длина (m)=3 спец. длина 0.32 Заказать
113447 6FX2002-1CA01-1AF0 сигнальный кабель с разъемами (810d/840d/840c/611d к ncu) приводная шина без штек. с защ. с 1 заж.. длина (m)=5 0.467 Заказать
65414 6FX2002-1CA01-1AH0 сигнальный кабель с разъемами (810d/840d/840c/611d к ncu) приводная шина без штек. с защ. с 1 заж.. длина (m)=7 0.6 Заказать
113455 6FX2002-1CC00-1AB0 сигнальный кабель с разъемами (611d 2 рядн. исполн.) приводная шина без штек. с защ. с 2 заж.. длина (m)=1 спец. длина 0.15 Заказать
113456 6FX2002-1CC00-1AB5 сигнальный кабель с разъемами (611d 2 рядн. исполн.) приводная шина без штек. с защ. с 2 заж.. длина (m)=1,5 спец. длина 0.193 Заказать
65422 6FX2002-1CC00-1AC0 сигнальный кабель с разъемами (611d 2 рядн. исполн.) приводная шина без штек. с защ. с 2 заж.. длина (m)=2 0.22 Заказать
65424 6FX2002-1CC00-1AD0 сигнальный кабель с разъемами (611d 2 рядн. исполн.) приводная шина без штек. с защ. с 2 заж.. длина (m)=3 спец. длина 0.31 Заказать
65425 6FX2002-1CC00-1AF0 сигнальный кабель с разъемами (611d 2 рядн. исполн.) приводная шина без штек. с защ. с 2 заж.. длина (m)=5 0.43 Заказать
113457 6FX2002-1CC00-1AG0 сигнальный кабель с разъемами (611d 2 рядн. исполн.) приводная шина без штек. с защ. с 2 заж.. длина (m)=6 спец. длина 0.536 Заказать
113458 6FX2002-1CC00-1AH0 сигнальный кабель с разъемами (611d 2 рядн. исполн.) приводная шина без штек. с защ. с 2 заж.. длина (m)=7 спец. длина 0.593 Заказать
65426 6FX2002-1CC00-1AK0 сигнальный кабель с разъемами (611d 2 рядн. исполн.) приводная шина без штек. с защ. с 2 заж.. длина (m)=9 спец. длина 0.671 Заказать
65427 6FX2002-1CC00-1BA0 сигнальный кабель с разъемами (611d 2 рядн. исполн.) приводная шина без штек. с защ. с 2 заж.. длина (m)=10 спец. длина 0.75 Заказать
113574 6FX50.2-2AD00-.... сигнальный кабель с разъемами (611d/mcu к датчику endat) 3x2x0.14+4x0.14+2x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm 0.139 Заказать
113576 6FX50.2-2CA11-.... сигнальный кабель с разъемами (датчик sinus 1вpp и ttl) 4x2x0.34 + 4x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm 0.16 Заказать
113578 6FX50.2-2CA31-.... сигнальный кабель с разъемами (датчик сигнал-напряжение) 3x2x0.14+4x0.14+2x0.5+4x0.23 c ul/csa, desina motion-connect 500 dmax = 9.9 mm 0.191 Заказать
113596 6FX50.2-2EQ10-.... сигнальный кабель с разъемами (абсолютный датчик в двигателе) 3x2x0.14+4x0.14+2x0.5+4x0.23 c ul/csa, desina motion-connect 500 dmax = 9.9 mm 0.111 Заказать
113809 6FX7002-2SL00-.... сигнальный кабель с разъемами (темпер. датчик тороид. и линейн.двиг) на заказ 3x2x0,5+1x1 c гибкий кабель ul/csa desina motion-connect 700 dmax=12mm, длина(m)= 0.09 Заказать
65744 6FX7002-2SL01-.... сигнальный кабель с разъемами (температурный датчик для двигателей с большим пусковым моментом и электродвигателей) с резьбовым соединением m20 ( k ) 3x2x0,5+1x1 c гибкий ul/csa desina motion-connect 700 dmax=12mm, длина(m)= 0.08 Заказать
65745 6FX7002-2SL02-.... сигнальный кабель с разъемами (температурный датчик для двигателей с большим пусковым моментом и электродвигателей) с резьбовым соединением m20 ( g ) 3x2x0,5+1x1 c гибкий ul/csa desina motion-connect 700 dmax=12mm, длина(m)= 0.08 Заказать
65746 6FX7002-2SL10-.... сигнальный кабель удлин. (температ.датчик тороид. и линейных двиг.) на заказ 3x2x0,5+1x1 c гибкий кабель ul/csa desina motion-connect 700 dmax=12mm, длина(m)= 0.171 Заказать
113863 6FX80.2-2AD00-.... сигнальный кабель с разъемами (611d/mcu к датчику endat) 3x2x0.14+4x0.14+2x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.2 mm, 0.355 Заказать
65797 6FX80.2-2CA11-.... сигнальный кабель с разъемами (simodrive к датчику sinus 1vss) 4x2x0.34 + 4x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, 0.113 Заказать
113867 6FX80.2-2CA15-.... сигнальный кабель с разъемами (611d hsa к шестеренному датчику 3x2x0.14+4x0.14+2x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.2 mm, 0.127 Заказать
113868 6FX80.2-2CA21-.... сигнальный кабель с разъемами (611d к датчику сигнал-ток) 3x2x0.14+2x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9,4 mm, 0.137 Заказать
113869 6FX80.2-2CA31-.... сигнальный кабель с разъемами (датчик сигнал-напряжение) 3x2x0.14+4x0.14+2x0.5+4x0.22 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.9 mm, 0.091 Заказать
65798 6FX80.2-2CA41-.... сигнальный кабель с разъемами (sve к датчику сигнал-ток) 3x2x0.14+2x0.5 c гибкий ul/ssa desina motion-connect 800 dmax = 9.4 mm, 0.177 Заказать
65802 6FX80.2-2CC80-.... сигнальный кабель с разъемами (ssi к 611d) 4x2x0.14+2x0.5 c дополнительно с жилами питания, гибкий кабель ul/csa desina motion-connect 800 dmax = 9.4 mm, 0.05 Заказать
113888 6FX80.2-2EQ10-.... сигнальный кабель с разъемами (абсолютный датчик в двигателе) 3x2x0.14+4x0.14+2x0.5+4x0.22 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.9 mm, 0.13 Заказать
116570 6SN1118-0DJ21-0AA2 simodrive 611 digital плата управления high performance, 1 осевая sin/cos 1vpp. необходимо по чпу от 06.04.09! 0.712 Заказать
70136 6SN1118-0DJ23-0AA2 simodrive 611 digital плата управления high performance 1 осевая sin/cos 1vpp прямая измерительная система. необходимо по чпу от 06.04.09! 0.65 Заказать
70137 6SN1118-0DK21-0AA2 simodrive 611 digital плата управления high performance 2 осевая sin/cos 1 vpp. необходимо по чпу от 06.04.09! 0.776 Заказать
116571 6SN1118-0DK23-0AA2 simodrive 611 digital плата управления high performance 2 осевая sin/cos 1vpp прямая измерительная система необходимо по чпу от 06.04.09! 0.8 Заказать
116572 6SN1118-0DM31-0AA2 simodrive 611 digital плата управления high standard 2 осевая sin/cos 1vpp. необходимо по чпу от 06.04.09! 0.66 Заказать
70138 6SN1118-0DM33-0AA2 simodrive 611 digital плата управления high standard 2 осевая sin/cos 1vpp прямая измерительная система необходимо по чпу от 06.04.09! 0.7 Заказать
116601 6SN1161-1CA00-0AA0 simodrive 611-d приводная шина для ширины модуля b = 50 mm 0.032 Заказать
70167 6SN1161-1CA00-0AA1 simodrive 611-d приводная шина для ширины модуля b = 50 mm круглый кабель 0.1 Заказать
116602 6SN1161-1CA00-0BA0 simodrive 611-d приводная шина для ширины модуля b = 100 mm 0.037 Заказать
70168 6SN1161-1CA00-0BA1 simodrive 611-d приводная шина для ширины модуля b = 100 mm круглый кабель 0.08 Заказать
116603 6SN1161-1CA00-0CA0 simodrive 611-d приводная шина для ширины модуля b = 150 mm 0.042 Заказать
116604 6SN1161-1CA00-0CA1 simodrive 611-d приводная шина для ширины модуля b = 150 mm круглый кабель 0.1 Заказать
116605 6SN1161-1CA00-0DA0 simodrive 611-d приводная шина для ширины модуля b = 300 mm 0.056 Заказать
70169 6SN1161-1CA00-0EA1 simodrive 611-d приводная шина для ширины модуля b = 350 mm экранирован. круглый кабель 0.098 Заказать
116606 6SN1161-1CA00-0FA0 simodrive 611-d приводная шина для ширины модуля flachbanleitung 200 mm 0.1 Заказать
;
