Пусконаладочный блок для SIMODRIVE 611 - универсальный производства Siemens

Пусконаладочный блок для SIMODRIVE 611 - универсальный

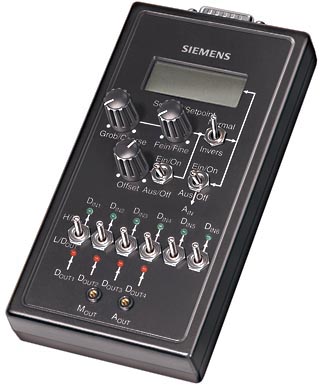

Бокс для ввода в эксплуатацию это сервисная помощь для ввода в эксплуатацию регуляторов SIMODRIVE 611 universal.

Бокс для ввода в эксплуатацию может быть соединен с блоком управления. Схема в приборе используется для преобразования дополнительного питания DC 24 В преобразователя в аналоговое заданное значение. Настраиваемое аналоговое заданное значение индицируется через 5-ти позиционный LCD.

  • аналоговая установка заданных значений:
    • грубая и точная установка через два потенциометра в соотношении 1 : 10.
    • переключатель полярности между обычной и обратной полярностью заданного значения.
    • потенциометр для аналогового значения смещения с автоматическим переключателем ВКЛ/ВЫКЛ.
    • переключатель ВКЛ/ВЫКЛ для установки аналогового заданного значения.
  • аналоговое заданное значение полностью разъединено и хорошо защищено от спутывания полюсов в пределах диапазона рабочего напряжения.
  • Аналоговый выходной сигнал колодки клемм управления разведен на 2-х мм. измерительные гнезда в боксе ввода в эксплуатацию.
  • шесть выключателей для цифровых сигналов разрешения, с зелеными сигнальными LED.
  • четыре красных LED для индикации цифровых выходных сигналов.

Бокс для ввода в эксплуатацию SIMODRIVE 611 universal

Напряжение питания

DC 24 В (через клемму – X101)

Диапазон напряжения, аналоговое заданное значение

0 В ...12,5 В/10 мА

Размеры (Д x Ш x В):

175 мм x 90 мм x 45 мм

Длина сигнального кабеля

1,3 м


  • Описание : hand-held set value encoder for service and installation of simodrive 611 modules
  • Вес (кг) : 0.3
Код Заказной номер Заказать
77903 9AK1014-1AA00 Заказать
;
