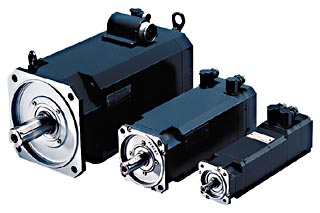

Серводвигатели 1FT6 производства Siemens

Тип двигателя

Трехфазный серводвигатель (синхронный электродвигатель с возбуждением постоянным магнитом)

Материал магнита

материал магнита SE

Изоляция обмотки статора¹⁾ EN 60034-1 (IEC 60034-1)

Класс нагревостойкости F для перегрева обмотки в DT = 100 K при внешней температуре в +40 °C
Водяное охлаждение: температура подачи макс. +25 °C.

Тип по EN 60034-7 (IEC 60034-7)

IM B5 (IM V1, IM V3)
IM B14 (IM V18, IM V19)

Класс защиты EN 60034-5 (IEC 60034-5)

IP64 стандартный тип, IP65 основной тип

Охлаждение

самоохлаждение, принудительная вентиляция, водяное охлаждение

Контроль температуры

температурный сенсор KTY84 в обмотке статора

Окраска

Антрацит

2. шильдик

прилагается

Конец вала на стороне A по DIN 748-3 (IEC 60072-1)

ровный вал

Точность вращения, соосность и равномерность вращения по DIN 42955 (IEC 60072-1)

допуск N (обычный)

Вибрация по EN 60034-14 (IEC 60034-14)

ступень N (обычный)

Уровень шума макс. (EN 21680)

-1FT602: 55 dB(A)
-1FT603/1FT604: 55 dB(A)
-1FT606: 65 dB(A)
-1FT608/1FT610/1FT613: 70 dB(A)

Система датчиков, встроенная

• инкрементальный датчик
  sin/cos 1 VPP, 2048 S/R
• абсолютный датчик,
  Multiturn, 2048 S/R для 1FT603 до 1FT613, 512 S/R для 1FT602 и диапазона перемещения 4096 R с интерфейсом EnDat
• резольвер многополюсный ²⁾ (кол-во пар полюсов соответствует кол-ву пар полюсов двигателя)
• резольвер, 2-х полюсный

Подключение

силовой и сигнальный штекер

Опции

• конец вала на стороне A с призматической шпонкой и шпоночным пазом (балансировка в половину шпонки)
• стояночный тормоз, встроенный
• класс защиты IP67, IP68 имеется подключение запирающего воздуха M5 (кроме принудительной вентиляции)
• планетарный редуктор, пристроен (условие: ровный вал)

3 AC 400 В ±10 %
(т.е. UZK = 600 В)

3 AC 480 В ±+6 %, -10 %
(т.е. UZK = 680 В)

Использование двигателей 1FT6
до DT = 100 K

Использование двигателей 1FT610 и 1FT613  до DT = 100 K

Использование двигателей 1FT603, 1FT604, 1FT606 и 1FT608 до DT = 60 K

Направление воздушного потока

от NDE до DE

от DE до NDE

Подключение

Коннектор размер 1

Клеммная коробка

Тип подключаемого кабела

6FX.002-5CA01-....

6FX.008-1BB11-....

Пин и подключение клемм

Пин 1: L1, Пин 2: N

U1/L1; V2/L2; W3/L3

Напряжение питания

220/260 В 1 AC, 50/60 Гц

400/460 В 3 AC, 50/60 Гц

Макс. ток вентилятора

0.3 A

0.4 A

Масса модуля вентилятора, ок.

4.8 кг (10.6 фунт)

5.6 кг (12.3  фунт)

Уровень звукового давления

70 дБ (A)

74 дБ (A)
