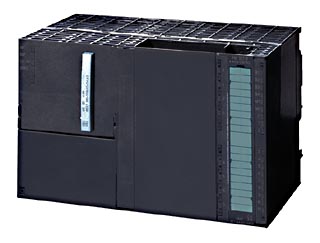

FM 357-2 используется в разных областях, начиная с отдельных независимых осей позиционирования и заканчивая многоосевыми интерполирующими системами управления траекториями.
Заказной номер | 6ES7 357-4AH01-0AE0 |
|---|---|
Название продукта | Модуль позиционирования FM 357-2 |
Входное напряжение | 24 В DC |
Потребляемая мощность, тип. | 24 Вт |
Программируемая скорость перемещения, макс. | 1.000 м/мин (3.281 фут/мин) |
Потребляемая мощность с задней панели шины 5 В DC, макс. | 100 мA |
Программная память ЧПУ | 750 кБт |
Сигнал цикла (T, *T) | согласно RS 422 |
Сигнал направления (D, *D) | согласно RS 422 |
Сигнал разблокировки (F, *F) | согласно RS 422 |
Частота датчика для T, *T макс. | 750 кГц |
Класс защиты по EN 60529 (IEC 60529) | IP20 |
Уровень влажности согласно EN 60721-3-3 | Класс 3K5 конденсация и образование льда исключаются. Мин. Температура воздуха 0 °C (+32 °F). |
Окружающая температура |
|
| -40...+70 °C (-40 ... +158 °F) |
| -40...+70 °C (-40 ... +158 °F) |
| 0...+55 °C (+32 ... 131 °F) |
Вес, прибл. | 1.2 кг (2.65 фунта) |
Размеры |
|
| 200 мм (7.87 дюйма) |
| 125 мм (4.92 дюйма) |
| 118 мм (4.65 дюйма) |
FM 357-2 состоит из основного модуля и отдельно заказываемого системного программного обеспечения. Он поставляется в 3 вариантах, FM 357-2L, FM 357-2LX и FM 357-2H.
Пакет проектирования содержит удобную для пользователя программу пуско-наладки, которая позволяет пользователю установить систему, исходя из STEP 7.
FM 357-2 c системным микропрограммным обеспечением FM 357-2L
Master-оси
линейная, круговая интерполяция, отдельные оси
периодический, размер шага, референтная точка, MDI (Manual Data Input), автоматика, автоматический отдельный кадр
FM 357-2 c системным микропрограммным обеспечением FM 357-2LХ
Как FM 357-2L, но дополнительно:
FM 357-2 c системным микропрограммным обеспечением FM 357-2Н
Как FM 357-2LХ, но дополнительно:
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 110744 | 6ES7357-4AH00-8AG0 | руководство fm 357-2,немецкий актуальный выпуск | 2 | Заказать |
| 62291 | 6ES7357-4AH00-8BG0 | руководство fm 357-2, англ. актуальный выпуск | 2 | Заказать |
| 62292 | 6ES7357-4AH00-8CG0 | руководство fm 357-2, французский актуальный выпуск | 2 | Заказать |
| 62293 | 6ES7357-4AH00-8EG0 | руководство fm 357-2, итальянский актуальный выпуск | 2 | Заказать |
| 62294 | 6ES7357-4AH01-0AE0 | simatic s7-300, функциональный модуль fm 357-2 (m80486 cpu) для позиционирования и управления движением приводов с шаговыми и серводвигателями (4 измерительных контура) | 1 | Заказать |
| 110745 | 6ES7357-4AH03-3AE0 | simatic s7-300, системное по l вкл. пакет для проектирования для fm357-2, позиционирование и управление движением приводов с шаговыми и серводвигателями, форма поставки: карта памяти + cd | 0.1 | Заказать |
| 62295 | 6ES7357-4BH03-3AE0 | simatic s7-300,системное по lx вкл. пакет для проектирования для fm357-2, позиционирование и управление движением приводов с шаговыми и серводвигателями, форма поставки: карта памяти + cd | 0.1 | Заказать |
| 62296 | 6ES7357-4CH03-3AE0 | simatic s7-300, системное по h вкл. пакет для проектирования для fm357-2, позиционирование и управление движением приводов с шаговыми и серводвигателями, форма поставки: карта памяти + cd | 0.1 | Заказать |
| 110759 | 6ES7392-1AM00-0AA0 | simatic s7-300, 40-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами | 0.135 | Заказать |
| 63716 | 6FC5263-0AA03-0AB0 | sinumerik fmnc 840d/810d edit fm windows редактор программ nc для fm 353/354/357 для обработки, загрузки в память nc-программ со стандартным pg/pc форма поставки: cd немецкий/английский актуальн. версия по поставляется в комплекте: v1.5 | 0.4 | Заказать |
| 113438 | 6FX2002-1AA23-.... | сигнальный кабель с разъемами (ht6 - распредел.) 4-жильн. длина (m) = | 0.15 | Заказать |
| 65442 | 6FX2002-3AD01-.... | сигнальный кабель с разъемами (fm-nc/fm357 к 611a) 8x2x0.14 , с открытыми жилами 4 осевой кабель условно гибкий dmax=12mm, длина (m) = | 0.04 | Заказать |
| 65526 | 6FX2006-1BH01 | sinumerik fm-nc/810d/840d/840c принадлежности, распределительный блок для рпу и ручного программатора (2 канал. аварийное отключение с 4-жильным подключ.) | 0.35 | Заказать |
| 65544 | 6FX50.2-2CC11-.... | сигнальный кабель с разъемами (ssi абсолютный датчик 6fx2001-5) 4x2x0.34 + 4x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm | 0.21 | Заказать |
| 65546 | 6FX50.2-2CD01-.... | сигнальный кабель с разъемами (инкр.датчик ttl 6fx2001-1) 4x2x0.34 + 4x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm | 0.16 | Заказать |
| 113585 | 6FX50.2-2CD24-.... | сигнальный кабель с разъемами (инкр.датчик ttl 24в ) 4x2x0.34 + 4x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm | 0.2 | Заказать |
| 113589 | 6FX50.2-2CJ10-.... | сигнальный кабель с разъемами (от fm-nc, fm354, fm357 к 611u) 4x2x0.34 + 4x0.5 c ul/csa, desina motion-connect 500 dmax = 9.3 mm | 0.16 | Заказать |
| 113876 | 6FX80.2-2CC11-.... | сигнальный кабель с разъемами (ssi абсолютный датчик 6fx2001-5) 4x2x0.34+4x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, | 0.111 | Заказать |
| 113878 | 6FX80.2-2CD01-.... | сигнальный кабель с разъемами (инкр.датчик ttl 6fx2001-2) 4x2x0.34+4x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, | 0.112 | Заказать |
| 65803 | 6FX80.2-2CD24-.... | сигнальный кабель с разъемами (инкр.датчик ttl 24в) 4x2x0.34 + 4x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, | 0.11 | Заказать |
| 113882 | 6FX80.2-2CJ10-.... | сигнальный кабель с разъемами (fm-nc, fm354,fm357 к 611u) 4x2x0.34+4x0.5c свободные концы жил на стороне wsg гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, | 0.031 | Заказать |
