Модуль позиционирования FM 353 производства Siemens

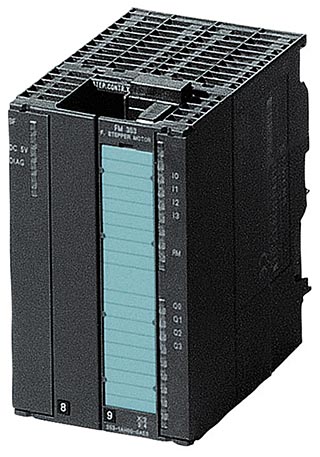

Модуль позиционирования FM 353

1-о осевой модуль позиционирования FM 353 для шаговых электродвигателей соответствует в конструкции серии SIMATIC S7-300.

Сферы применения FM 353:

  • позиционирующая ось PLC у SINUMERIK 810D и SINUMERIK 840D для шаговых электродвигателей, к примеру, как ось подачи, регулирования, отладки или загрузки
  • позиционирование шаговых электродвигателей
  • автономный режим в SIMATIC S7-300.





  • Ось позиционирования PLC в SINUMERIK 810Dpowerline и SINUMERIK 840Dpowerline для шаговых двигателей, например, как ось подачи, замены инструмента, наладки или загрузки
  • Позиционирование шаговых двигателей
  • Автономный режим в SIMATICS7-300.

Заказной номер

6ES7 353-1AH01-0AE0

Название продукта

Модуль позиционирования FM 353

Входное напряжение

24 В DC

Потребляемая мощность, макс.

7 Вт

Класс защиты по EN 60529 (IEC 60529)

IP20

Уровень влажности по EN 60721-3-3

Класс 3K5 конденсация и образование льда исключаются. Мин. Температура воздуха 0 °C (+32 °F).

Окружающая температура



  • Хранение

-40...+70 °C (-40 ... +158 °F)

  • Транспортировка

-40...+70 °C (-40 ... +158 °F)

  • Эксплуатация

0 ... +55 °C (+32 ... +131 °F)

Вес, прибл.

0.5 кг (1.10 фунта)

Размеры



  • Ширина

80 мм (3.15 дюйма)

  • Высота

125 мм (4.92 дюйма)

  • Глубина

118 мм (4.65 дюйма)




Обзор подключений FM 353

Просьба учитывать максимально допустимые длины кабеля (к примеру, ≤ 25 м). Использование кабелей большей длины может привести к нарушению функций.







Код Заказной номер Описание Вес (кг) Заказать
62281 6ES7353-1AH01-0AE0 simatic s7-300, fm 353 модуль позиционирования приводов с шаговыми двигателями,замена без pg, необходим step7в3.1 вкл. пакет проектирования на cd 0.5 Заказать
62282 6ES7353-1AH01-8AG0 simatic s7-300, руководство по модулю позиционирования fm353 немецкий 0.5 Заказать
62283 6ES7353-1AH01-8BG0 simatic s7-300, руководство по модулю позиционирования fm353 англ. 0.82 Заказать
62284 6ES7353-1AH01-8CG0 simatic s7-300, руководство по модулю позиционирования fm353 французский 0.5 Заказать
110740 6ES7353-1AH01-8EG0 simatic s7-300, руководство по модулю позиционирования fm353 итальянский 0.5 Заказать
62310 6ES7392-1AJ00-0AA0 simatic s7-300, 20-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами 0.069 Заказать
63716 6FC5263-0AA03-0AB0 sinumerik fmnc 840d/810d edit fm windows редактор программ nc для fm 353/354/357 для обработки, загрузки в память nc-программ со стандартным pg/pc форма поставки: cd немецкий/английский актуальн. версия по поставляется в комплекте: v1.5 0.4 Заказать
;
