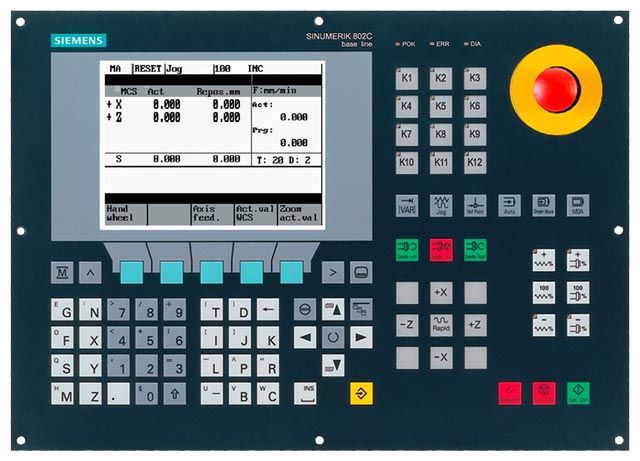

SINUMERIK 802S/SINUMERIK802C производства Siemens

SINUMERIK 802S и SINUMERIK 802C это полноценные СЧПУ, разработанные специально для рынка станков с СЧПУ "low end".

Концепция:

• панель управления отдельно от блока ЧПУ
• компактные размеры
• для ввода в эксплуатацию необходимо лишь небольшое количество данных проектирования. Благодаря этому возможно быстрое и простое согласование с компактными станками.
• простое программирование и удобное управление обеспечивают быстрый запуск производства и тем самым оптимальное использование станка.


SINUMERIK 802S/802C состоит из следующих компонентов:

• панель оператора OP 020
• станочный пульт MCP
• блок ЧПУ ECU
• модуль PLC D I/O (1 шт. включена в объем поставки)
• Toolbox (вспомогательное ПО для ввода в эксплуатацию)

Блок ЧПУ и модуль PLC могут быть установлены на общей монтажной шине SIMATIC S7.

Блок ЧПУ ECU

СЧПУ является безобслуживаемой, т.е. батарей не требуется. Буферные конденсатор обеспечивает сохранность данных при отключении питания. Изменения в программе и новые программы сохраняются через программную клавишу.

Дополнительно ECU предлагает следующие подключения:

• RS 232 C: интерфейс для подключения PC
• клеммовая колодка: подключения датчика референтной точки
• клеммовая колодка: подключение питания 24-В-DC
• клеммовая колодка: подключение макс. 2х маховичков
• шинный штекер: подключение макс. 4-х модулей PLC

Оси подачи

SINUMERIK 802S/802C рассчитана на три оси подачи. Интерфейс SINUMERIK 802S рассчитан для приводов шаговых электродвигателей с сигналами импульсов и направления. У SINUMERIK 802C имеется традиционный интерфейс ±10-В.

Шпиндель

Подключение шпинделя с регулируемым числом оборотов (без режима оси С) у обоих СЧПУ осуществляется через интерфейс ±10-В.

Toolbox

ПО СЧПУ находится на Flash-EPROM в блоке ЧПУ и входит в объем поставки. ПО поставляется для токарной и фрезерной обработки и может загружаться индивидуально, при этом объем определяется оператором. Для быстрого ввода в эксплуатацию в Toolbox имеется по одной программе PLC в качестве примера для токарной и фрезерной обработки. Все необходимые программы для загрузки включены в объем поставки.

Интегрированная PLC

Интегрированная PLC может управлять 64 входами и 64 выходами. PLC может свободно программироваться через контактный план (KOP-Ladder) с макс. 4000 операторами. Для программирования использовать PLC-Tool.

PLC-Tool

Работающее под Windows (Micro-Step) ПО PLC-Tool это инструмент программирования, позволяющий пользователю осуществлять программирование интегрированной в SINUMERIK 802S/802C PLC. С его помощью пользователь также может согласовывать или изменять находящиеся на Toolbox демонстрационные программы.

Если используются только демонстрационные программы Toolbox, то PLC-Tool не требуется. PLC-Tool это инструмент для ввода в эксплуатацию СЧПУ для изготовителей станков.

Панель оператора OP 020

Панель оператора OP 020 может устанавливаться независимо от других компонентов. Благодаря прочной и компактной конструкции OP 020 может быть установлена в самом удобном для управления месте. Панель оператора соединяется с блоком ЧПУ только одним кабелем (макс. длина: 15 м). Через этот кабель осуществляется коммуникация и питание.

Станочный пульт MCP

Дополнительно к панели оператора поставляется станочный пульт MCP, на котором, наряду с клавишами управления и перемещения, имеется и 6 световых клавиш.Свободно программируемым световым клавишам могут быть подчинены соответствующие функции станка.

Для монтажа MCP рядом с OP 020 в объем поставки входит соединительный кабель (длина: около 200 мм). Если MCP должен быть установлен на большем удалении от OP 020, то заказать два кабеля отдельно.

Панель оператора OP 021

В комбинации с панелью оператора OP 021 СЧПУ SINUMERIK 802S и SINUMERIK 802C могут использоваться и для обычных станков.

С помощью панели оператора OP 021 и включенного в объем поставки стандартного ПО возможно управление обычными станками через маховичок. Высвечиваемые на дисплее программные клавиши и символы поддерживают оператора при обработке.

СЧПУ SINUMERIK 802S Manual machine и SINUMERIK 802C Manual machine придают обычным станкам большую гибкость, точность и комфорт, не влияя на простое управление.

SINUMERIK 802S Manual machine/802C Manual machine состоит из следующих компонентов:

• панель оператора OP 021
• блок ЧПУ ECU
• модуль PLC D I/O (1 шт. включена в объем поставки)
• Toolbox (вспомогательное ПО для ввода в эксплуатацию)
