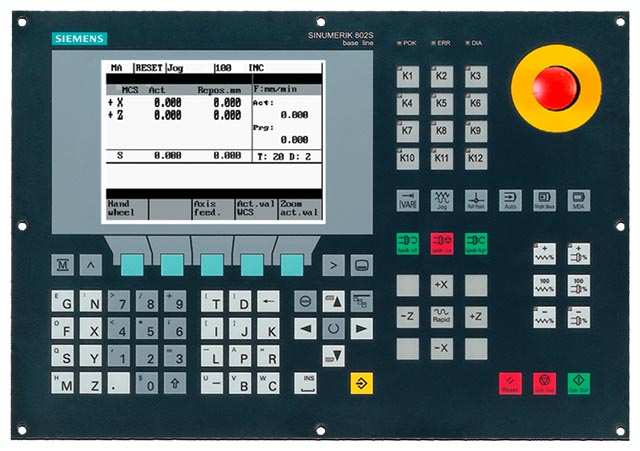

SINUMERIK 802S base line – это система ЧПУ, которая была спроектирована для работы максимум с 3 шаговыми приводами и одним аналоговым шпинделем.
Областью использования являются простые токарные или фрезерные станки, соответственно предъявляющие небольшие требования к технологии привода. Это позволяет использовать технологию шаговых двигателей со всеми преимуществами простой конструкции наравне с большой точностью и прочностью.
Обзор подключений для SINUMERIK 802S base line
Обратите внимание на максимально допустимую длину кабеля (например, ≤ 25 м (82 фута)). Использование более длинных кабелей может привести к выходу из строя.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 44406 | 3SB3000-1HA20 | исполнительный элемент грибовидная кнопка с фиксацией, 40mm защита от дурака, красная | 0.06 | Заказать |
| 96191 | 3SB3400-0A | контактный блок с 2 контактами, 1но + 1нз, 2-х полюсный, винтовые зажимы | 0.018 | Заказать |
| 112790 | 6FC5500-0AA00-1AA0 | sinumerik 802s base line базовый пакет состоит из: панели оператора, вкл. станочный пульт периферия 48/16 di/o toolbox журнал | 6.659 | Заказать |
| 112791 | 6FC5511-0CA00-0AA0 | sinumerik 802s/c-802s/cbase line цифровые входы/выходы с 16вх./16вых. клеммное подключение | 0.5 | Заказать |
| 64767 | 6FC5511-0CB00-0AA0 | 802s/c base line адаптер-модуль с монтаж. материалом для модулей цифр. вх/вых с 16 вх/16 вых. клеммн. подключ. | 0.3 | Заказать |
| 113862 | 6FX80.2-1AA01-.... | сигнальный кабель с разъемами (v.24-интерфейс) 4x2x0.18 c гибкий ul/ csa desina motion-connect 800 dmax=6.7 mm, | 0.035 | Заказать |
| 113866 | 6FX80.2-2BB01-.... | сигнальный кабель с разъемами (fm-nc к электр. маховичку) 4x2x0.18 c гибкий кабель ul/csa desina motion-connect 800 dmax = 6.7 mm, | 0.08 | Заказать |
| 113878 | 6FX80.2-2CD01-.... | сигнальный кабель с разъемами (инкр.датчик ttl 6fx2001-2) 4x2x0.34+4x0.5 c гибкий кабель ul/csa desina motion-connect 800 dmax = 9.3 mm, | 0.112 | Заказать |
