CM240NE модуль химической промышленности производства Siemens

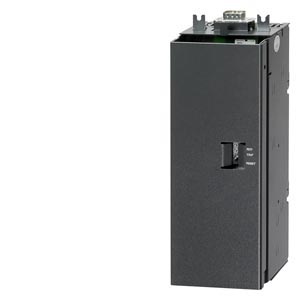

CM240NE модуль химической промышленности

Преобразователи напряжений 400В, 500 В и 690 В используются в химической промышленности и к ним применяются специальные требования. Они выполняются благодаря серии SINAMICS G120 преобразователей снабженных CM240NE модулем (с ATEX, PTC и NAMUR).



CM240NE модуль для химической промышленности

  • Компактный модульный пребразователь
  • Изолированные аналоговые входы и выходы
  • Изолированные цифровые входы и выходы блока управления
  • Разделение кабелей двигателя и других подключений благодаря защитной изоляции в соответствии с EN 60664 1
  • Сертифицированное отключение мощности питания (94/9/EC, ATEX)
  • Специальная функция аварийной остановки (EMERGENCY STOP)
  • Терминал в соответствии с NE37
  • Встроенный фильтр в PM260 силовой модуль (500 В до 690 В)
  • Сетевой дросселль не нужен для PM260 и PM250 силовых модулей
  • PM250 и PM260 силовые модули рекуперируют энергию
  • Серия преобразователей для всех напряжений  мощностей
  • Неэкранированные кабели двигателя 300 м; экранированные возможны до 200 м (обратите внимание на максимальную длину кабеля датчика температуры!)
  • Компактные размеры достигаются путем использования силового модуля специальных типоразмеров

.

 CM240NE модуль для химической промышленности:



Описание

PROFIBUS

9‑pin, Sub‑D конекктор для PROFIBUS

X11 und X12

параллельное подключение CM240NE модуля к блоку управления

X2

Терминал в соответствии с NAMUR рекомендации NE37 (2.5 мм2 )

  • Цифровые входы и выходы
  • Аналоговые входы и выходы

X3

Терминал в соответствии с NAMUR рекомендации NE37 (2.5 сс2 )для подсоединения к температурному датчику




  • Термозащита двигателя (TMP) используя PTC термистор  встроенный (вкл. защитное разделение до 690 В)
  • Аналоговые входы и выходы электрически изолированы (MW1 to 3)
  • Терминал в соответствии с NAMUR (-X2; -X3)

 Преобразователь для химической промыленности SINAMICS G120 и CM240NE модуль.

CU240S DP-F можно использовать как блок управления. Это блок управления со встроенными функциями защиты и PROFIBUS-DP интерфейсом.

The following Power Module versions are used:

  • PM240 силовой модуль с DC тормозной функцией, 400 В напряжение питающей сети
  • PM250 силовой модуль с рекуперацией энергии, 400 В напряжение питающей сети
  • PM260 силовой модуль с рекуперацией энергии, 500 В до 690 В напряжение питающей сети

Могут понадобиться отдельные компоненты в зависимотси от мощности

Преобразователь с PM240 силовым модулем, CU240S DP-F блоком управления BOP и CM240NE модулем



Заказной номер

Набор для установки на DIN рейку

  • адаптер
    (по DIN 50022, 35 × 15 мм)
  • длинные кабели

нов

6SL3260-4TA00-1AA6




Возможно установить программу для параметрирования в соответствии с NAMUR ипользуя программу пуско-наладки STARTER .

Немецкий: http://support.automation.siemens.com/WW/view/de/30814192

Английский: http://support.automation.siemens.com/WW/view/en/30814192

Код Заказной номер Описание Вес (кг) Заказать
68024 6SL3255-0BT01-0PA0 sinamics g120 модуль химической промышленности cm240ne для работы с cu240s dp-f сертифицированный atex датчик температуры, клеммная панель namur 0.75 Заказать
116112 6SL3260-4TA00-1AA6 sinamics g120 дополнительный набор для модуля химической промышленности cm240ne для несущей рейки с адаптером acc. до din 50022 (35 x 15 mm) и кабелем 0.1 Заказать
;
