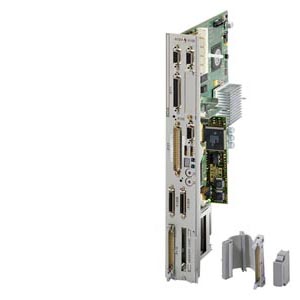

NCU 573.5 является флагманом 840D и представляет собой высшую ступень расширения внутри семейства SINUMERIK 840D. Обширная функциональность ЧПУ соответствует NCU 573.4.
Память пользователя ЧПУ в базовом исполнении составляет 3 Мбайт и как опция может быть расширена до 6 Мбайт с шагом в 1 Мбайт.
Следующие компоненты могут быть подсоединены к SINUMERIK 840D powerline:
Обзор соединений для SINUMERIK 840D powerline, Part 1 of 2
Пожалуйста, обратите внимание на максимально допустимые длины кабелей (напр. . ≤ 25 m (82 ft)). Функциональные ошибки могут возникать в случае использования кабелей с большей, чем предусмотрено, длиной.
Обзор соединений для SINUMERIK 840D powerline, Part 2 of 2
Пожалуйста, обратите внимание на максимально допустимые длины кабелей (напр. ≤ 25 m (82 ft)). Функциональные ошибки могут возникать в случае использования кабелей с большей, чем предусмотрено, длиной.
Заказной номер | 6FC5 356-0BB15-0AA0 | 6FC5 357-0BB15-0AA0 | 6FC5 357-0BB25-0AA0 | 6FC5 357-0BB35-0AA0 |
Наименование продукта | SINUMERIK 840D powerline NCU 561.5 | SINUMERIK 840D powerline NCU 571.5 | SINUMERIK 840D powerline NCU 572.5 | SINUMERIK 840D powerline NCU 573.5 |
Процессор | Celeron |
| Celeron | Pentium III |
| 400 MГц |
| 650 MГц | 933 MГц |
SIMATIC S7 - интегрированный | PLC 317-2 DP | |||
Входное напряжение | через приборную шину SIMODRIVE | |||
Класс защиты по EN 60529 (IEC 60529) | IP 20 (с NCU box) | |||
Уровень влажности в соответствии с EN 60721-3-3 | Класс 3K5 конденсация и льдообразование недопустимы. Низкая температура воздуха 0°C (+32°F) | |||
Относительная влажность воздуха |
|
|
|
|
| 10 ... 95% |
|
|
|
| 10 ... 95% |
|
|
|
| < 95% за 1 ч, среднегодовой < 65% | |||
Температура окружающей среды |
|
|
|
|
| -20 ... +60°C (-4 ... +140°F) |
|
|
|
| -20 ... +60°C (-4 ... +140°F) |
|
|
|
| 0 ... +55°C (+32 ... +131°F) |
|
|
|
Вес,прибл. | 0.72 кг (1 lb 9 oz) |
|
| 1.05 кг (2 фунта 5 унций) |
Размеры |
|
|
|
|
| 50 мм (1.96 дюйма) |
|
|
|
| 316 мм (1.036 фута) |
|
|
|
| 207 мм (8.14 дюйма) |
|
|
|
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 63461 | 6FC5212-0AA01-1AA0 | sinumerik 840d/de модуль link (profibus dp) для ncu 573.2 pii / 573.3 piii | 1 | Заказать |
| 63465 | 6FC5247-0AA00-0AA3 | sinumerik 840d/de ncu-box для размещения ncu 561.2/.3/.4/.5 ncu 571/571.2/.3/.4/.5 ncu 572/572.2/.3/.4/.5 ncu 573.2/.3/.4/.5 вкл. блок питания, батареи и вентилятор | 3.84 | Заказать |
| 63466 | 6FC5247-0AA06-0AA0 | sinumerik 840d/de батарейный модуль с батареей и вентилятором | 0.13 | Заказать |
| 63467 | 6FC5247-0AA11-0AA3 | sinumerik 802d/810d/840d pc-card стандарта pcmcia, strata 8 мбт (пустая) | 0.04 | Заказать |
| 63468 | 6FC5247-0AA11-1AA3 | sinumerik 840d pc-card стандарта pcmcia, strata, 16 мбт (пустая) | 0.04 | Заказать |
| 111455 | 6FC5247-0AA23-0AA0 | sinumerik 840d/840de приборный шинный кабель 50 mm | 0.029 | Заказать |
| 63523 | 6FC5250-0AY30-0AH0 | sinumerik 840de системное по ncu 31 ось на pc-card, экспорт актуальная версия, простая лицензия | 0.1 | Заказать |
| 111507 | 6FC5250-0AY30-0AH1 | sinumerik 840de системное по ncu 31 ось экспорт, лицензия на копирование | 0.01 | Заказать |
| 63524 | 6FC5250-0AY30-0AH2 | sinumerik 840de системное по ncu 31 ось экспорт сервис обновления по | 0.1 | Заказать |
| 111511 | 6FC5250-0BY30-0AH0 | sinumerik 840de системное по ncu 12 осей на pc-card, экспорт актуальная версия простая лицензия | 0.1 | Заказать |
| 111512 | 6FC5250-0BY30-0AH1 | sinumerik 840de системное по ncu 12 осей экспорт, лицензия на копирование | 0.005 | Заказать |
| 63528 | 6FC5250-0BY30-0AH2 | sinumerik 840de системное по ncu 12 осей экспорт сервис обновления по | 0.1 | Заказать |
| 63532 | 6FC5250-0CY30-0AH0 | sinumerik 840de системное по ncu 6 осей на pc-card, экспорт актуальная версия простая лицензия | 0.1 | Заказать |
| 111513 | 6FC5250-0CY30-0AH1 | sinumerik 840de системное по ncu 6 осей экспорт, лицензия на копирование | 0.01 | Заказать |
| 63533 | 6FC5250-0CY30-0AH2 | sinumerik 840de системное по ncu 6 осей экспорт сервис обновления по | 0.01 | Заказать |
| 63534 | 6FC5250-0DY30-0AH0 | sinumerik 840de системное по ncu 2 осиа pc-card, экспорт актуальная версия простая лицензия | 0.1 | Заказать |
| 63535 | 6FC5250-0DY30-0AH1 | sinumerik 840de системное по ncu 2 оси экспорт, лицензия на копирование | 0.01 | Заказать |
| 111514 | 6FC5250-0DY30-0AH2 | sinumerik 840de системное по ncu 2 оси экспорт сервис обновления по | 0.01 | Заказать |
| 111516 | 6FC5250-0HY30-0AH0 | sinumerik 840de системное по ncu 4-осевое шлифование на pc-card, экспорт актуальная версия простая лицензия | 0.1 | Заказать |
| 111517 | 6FC5250-0HY30-0AH1 | sinumerik 840de системное по ncu 4-осевое шлифование экспорт лицензия на копирование | 0.01 | Заказать |
| 111518 | 6FC5250-0HY30-0AH2 | sinumerik 840de системное по ncu 4-осевое шлифование экспорт сервис обновления по | 0.01 | Заказать |
| 63550 | 6FC5250-7AX30-4AH0 | sinumerik 840de истемное по ncu 31 осьа pc-card, стандарт версия по 7.4, простая лицензия | 0.08 | Заказать |
| 63551 | 6FC5250-7AX30-4AH3 | sinumerik 840de истемное по ncu 31 осьа pc-card, стандарт версия по 7.4, обновление/новая версия | 0.1 | Заказать |
| 63555 | 6FC5250-7AY30-4AH0 | sinumerik 840de истемное по ncu 31 осьа pc-card, экспорт версия по 7.4, простая лицензия | 0.1 | Заказать |
| 63556 | 6FC5250-7AY30-4AH3 | sinumerik 840de истемное по ncu 31 осьа pc-card, экспорт версия по 7.4, обновление/новая версия | 0.1 | Заказать |
| 111542 | 6FC5250-7BX30-4AH0 | sinumerik 840d системное по ncu 12 осей на pc-card, стандарт версия по 7.4, простая лицензия | 0.05 | Заказать |
| 63557 | 6FC5250-7BX30-4AH3 | sinumerik 840d системное по ncu 12 осей на pc-card, стандарт версия по 7.4, обновление/новая версия | 0.1 | Заказать |
| 63558 | 6FC5250-7BY30-4AH0 | sinumerik 840d системное по ncu 12 осей на pc-card, экспорт версия по 7.4, простая лицензия | 0.1 | Заказать |
| 111543 | 6FC5250-7BY30-4AH3 | sinumerik 840d системное по ncu 12 осей на pc-card, экспорт версия по 7.4, обновление/новая версия | 0.1 | Заказать |
| 63559 | 6FC5250-7CX30-4AH0 | sinumerik 840d системное по ncu 6 осейа pc-card, стандарт версия по 7.4, простая лицензия | 0.04 | Заказать |
| 111544 | 6FC5250-7CX30-4AH3 | sinumerik 840d системное по ncu 6 осейа pc-card, стандарт версия по 7.4, обновление/новая версия | 0.1 | Заказать |
| 63560 | 6FC5250-7CY30-4AH0 | sinumerik 840de системное по ncu 6 осей на pc-card, экспорт версия по 7.4, простая лицензия | 0.1 | Заказать |
| 63561 | 6FC5250-7CY30-4AH3 | sinumerik 840de системное по ncu 6 осей на pc-card, экспорт версия по 7.4, обновление/новая версия | 0.1 | Заказать |
| 111545 | 6FC5250-7DY30-4AH0 | sinumerik 840de системное по ncu 2 осиа pc-card, экспорт версия по 7.2, простая лицензия | 0.1 | Заказать |
| 111546 | 6FC5250-7DY30-4AH3 | sinumerik 840de системное по ncu 2 осиа pc-card, экспорт версия по 7.4, обновление/новая версия | 0.1 | Заказать |
| 63562 | 6FC5250-7HY30-4AH0 | sinumerik 840de системное по ncu 4 осилифование на pc-card, экспорт версия по 7.4, простая лицензия | 0.1 | Заказать |
| 63563 | 6FC5250-7HY30-4AH3 | sinumerik 840de системное по ncu 4 осилифование на pc-card, экспорт версия по 7.4, обновление/новая версия | 0.1 | Заказать |
| 63585 | 6FC5251-0AD02-0AA0 | sinumerik 810de/840d/840de расширение пользовательской памяти чпу на 1 мбайт программная опция поставка одной лицензии | 0.01 | Заказать |
| 63613 | 6FC5252-0AA03-0AA0 | sinumerik 810d/840d/840de расширение памяти пользователя plc на 64 кбайт программная опция лицензионный сертификат | 0.008 | Заказать |
| 111580 | 6FC5252-0AD00-0AA0 | sinumerik 810d/840d подключение периферии через profibus dp, программная опция, только лицензионный сертификат | 0.01 | Заказать |
| 63614 | 6FC5252-0AX21-0AB0 | sinumerik 810d/840di/840d toolbox актуальная версия простая лицензия, cd-rom | 0.1 | Заказать |
| 63615 | 6FC5252-0AX21-0AB1 | sinumerik 810d/840di/840d toolbox лицензия на копирование поставка одной лицензии | 0.01 | Заказать |
| 111582 | 6FC5252-0AX21-0AB2 | sinumerik 810d/840di/840d toolbox сервис обновления по | 0.1 | Заказать |
| 63623 | 6FC5252-7AX21-4AG0 | sinumerik 840d toolbox версия 7.4 на cd-rom, простая лицензия содержание: toolbox 7.2 и 7.4 | 0.03 | Заказать |
| 111594 | 6FC5252-7AX21-4AG3 | sinumerik 840d toolbox версия 7.4 на cd-rom, обновление/новая версия содержание: toolbox 7.2 и 7.4 | 0.03 | Заказать |
| 112240 | 6FC5357-0BB35-0AA0 | sinumerik 840d/de ncu 573.5, 933мгц, 64мбт без системного по память: nc 3mбт, plc 128кбт profibus-dp подготовлен, согласно iec 61508 | 1.19 | Заказать |
| 113438 | 6FX2002-1AA23-.... | сигнальный кабель с разъемами (ht6 - распредел.) 4-жильн. длина (m) = | 0.15 | Заказать |
| 65412 | 6FX2002-1CA01-1AB0 | сигнальный кабель с разъемами (810d/840d/840c/611d к ncu) приводная шина без штек. с защ. с 1 заж.. длина (m)=1 | 0.146 | Заказать |
| 113445 | 6FX2002-1CA01-1AC0 | сигнальный кабель с разъемами (810d/840d/840c/611d к ncu) приводная шина без штек. с защ. с 1 заж.. длина (m)=2 | 0.215 | Заказать |
| 113447 | 6FX2002-1CA01-1AF0 | сигнальный кабель с разъемами (810d/840d/840c/611d к ncu) приводная шина без штек. с защ. с 1 заж.. длина (m)=5 | 0.467 | Заказать |
| 65414 | 6FX2002-1CA01-1AH0 | сигнальный кабель с разъемами (810d/840d/840c/611d к ncu) приводная шина без штек. с защ. с 1 заж.. длина (m)=7 | 0.6 | Заказать |
| 113467 | 6FX2002-2AS02-1AC5 | сигнальный кабель с разъемами ( sinumerik 840 d powerline и 810d ), шина р/к, ul без галоидов длина (m) =2,5 | 0.65 | Заказать |
| 113468 | 6FX2002-2AS02-1AF0 | сигнальный кабель с разъемами ( sinumerik 840 d powerline и 810d ), шина р/к, ul без галоидов длина (m) =5 | 0.95 | Заказать |
| 65436 | 6FX2002-2AS02-1BA0 | сигнальный кабель с разъемами ( sinumerik 840 d powerline и 810d ), шина р/к, ul без галоидов длина (m) = 10 | 1.6 | Заказать |
| 113469 | 6FX2002-2AS12-1AB0 | сигнальный кабель с разъемами ( sinumerik 840 d powerline и 810d ), шина р/к, ul без галоидов длина (m) = 1 | 0.43 | Заказать |
| 113498 | 6FX2003-0DA00 | штекер с защелкой для приводной шины simodrive 611d | 0.03 | Заказать |
| 65466 | 6FX2003-0FA00 | штекер du 4 пол. (для подключения устройств на распределителе кабелей) упаковка = 10 штекерных корпусов и 45 контактов | 0.018 | Заказать |
| 65521 | 6FX2006-1BA02 | sinumerik распределитель кабелей для подключения 2 маховичков, 2 щупов и 4 цифровых входов/выходов для sinumerik 840c, 810d, 840di и 840d | 0.1 | Заказать |
| 113558 | 6FX2006-1BC01 | sinumerik fm-nc/810d/840d/840c принадлежности, распределительный блок для рпу и ручного программатора (2 канал. аварийное отключение) | 0.5 | Заказать |
| 65522 | 6FX2006-1BG03 | набор соединительных элементов для мини-рпу, без разъемов, металлическая конструкция с соединительным штекром | 0.15 | Заказать |
| 113560 | 6FX2006-1BG11 | набор соединительных элементов для мини-рпу, с разъемами для mst с ie, металлическая конструкция со штекром с защелкой | 0.35 | Заказать |
| 65526 | 6FX2006-1BH01 | sinumerik fm-nc/810d/840d/840c принадлежности, распределительный блок для рпу и ручного программатора (2 канал. аварийное отключение с 4-жильным подключ.) | 0.35 | Заказать |
| 65819 | 6FX80.2-4AA21-.... | сигнальный кабель с разъемами (840c/csb-периф.устройство) гибкий кабель ul/csa desina motion-connect 800 dmax=6.7 mm, | 0.1 | Заказать |
| 65820 | 6FX80.2-4AA41-.... | силовой кабель с разъемами (внешние устройства) гибкий кабель ul/csa desina motion-connect 800, dmax=5.3 mm, | 0.1 | Заказать |
| 116601 | 6SN1161-1CA00-0AA0 | simodrive 611-d приводная шина для ширины модуля b = 50 mm | 0.032 | Заказать |
| 70167 | 6SN1161-1CA00-0AA1 | simodrive 611-d приводная шина для ширины модуля b = 50 mm круглый кабель | 0.1 | Заказать |
| 116602 | 6SN1161-1CA00-0BA0 | simodrive 611-d приводная шина для ширины модуля b = 100 mm | 0.037 | Заказать |
| 70168 | 6SN1161-1CA00-0BA1 | simodrive 611-d приводная шина для ширины модуля b = 100 mm круглый кабель | 0.08 | Заказать |
| 116603 | 6SN1161-1CA00-0CA0 | simodrive 611-d приводная шина для ширины модуля b = 150 mm | 0.042 | Заказать |
| 116604 | 6SN1161-1CA00-0CA1 | simodrive 611-d приводная шина для ширины модуля b = 150 mm круглый кабель | 0.1 | Заказать |
| 116605 | 6SN1161-1CA00-0DA0 | simodrive 611-d приводная шина для ширины модуля b = 300 mm | 0.056 | Заказать |
| 70169 | 6SN1161-1CA00-0EA1 | simodrive 611-d приводная шина для ширины модуля b = 350 mm экранирован. круглый кабель | 0.098 | Заказать |
| 116606 | 6SN1161-1CA00-0FA0 | simodrive 611-d приводная шина для ширины модуля flachbanleitung 200 mm | 0.1 | Заказать |
