Двоичные выходы производства Siemens

Двоичные выходы

Модули релейных выходов



Модули дискретных выходов GAMMA обеспечивают гибкость использования в любом приложении. Интегрированная функция определения нагрузки позволяет подключать различные устройства.

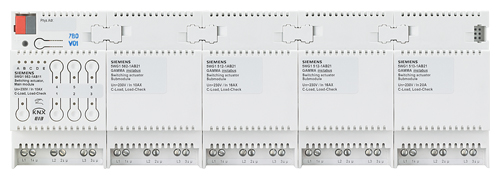

Основной модуль (3 канала) при необходимости может быть дополнен модулями расширения для получения 6, 9, 12 или 15 каналов. Всего может быть подключено до 4 модулей расширения при помощи 6-контактного соединителя.

Функциональность программного обеспечения покрывает широкий спектр приложений: от управления вентиляторами с несколькими скоростями, управления световыми сценариями до контроля нагрузки на каждый канал.

Программа приложения позволяет контролировать выходы не только основного модуля, но и всех подключенных модулей расширения. Примеры функций:

  • Запись и контроль значения нагрузки на выходах для определения перегрузки или обрыва цепи
  • Одновременное переключение всех выходов
  • Преобразование величины, заднной в %, в 1- или 3-ступенчатое регулирование агрегатами (например, управление скорорстью вентилятора)
  • Преобразование величины, заданной в %, в управление ШИМ (например, управление приводом)
  • Переключение и счётчик часов работы с задаваемым пределом для каждого выхода
  • Встроенное 8-битное управление сценариями, до 8 сценариев на каждый выход

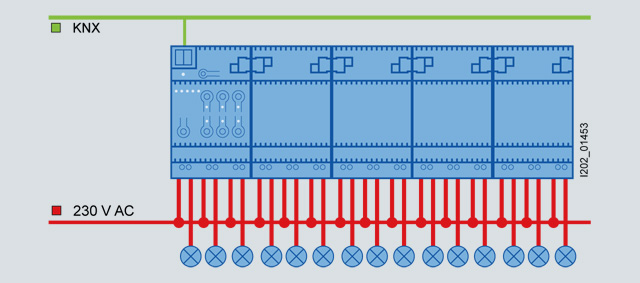

Схема: модули дискретных выходов, 15 каналов1)2)



1) Схема - один из примеров того, как модули могут быть объединены между собой. Детальную информацию см. в техническом описании
http://www.siemens.de/gamma-td.

2) Все модули с маркировкой 10 AX, 16 AX и 20 AX могут работать друг с другом.





Модули дискретных выходов используются в жилых и нежилых зданиях чаще, чем любое другое KNX-устройство

  • Переключение нагрузки до 20 AX на канал
  • Управление 3-ступенчатыми агрегатами
  • Определение нагрузки
  • Диагностика неисправностей оборудования
  • Постоянный контроль подключенных устройств
  • Контроль часов наработки
  • Отображение необходимости обслуживания
  • Контроль обрыва линии



Различные типы нагрузки AC1, AX, AC3 и нагрузка типа C

В системах управления зданиями принято несколько различных типов нагрузки, подключаемых к дискретным выходам. Эти типы различаются по областям применения и утверждены международными стандартами.

Сокращения AC1 и AC3 обозначают тип нагрузки. Основная область применения - промышленные объекты.

  • AC1: относится, в основном, к резистивной нагрузке (cos ϕ = 0.8)
  • AC3: относится к индуктивной нагрузке (p.f. = 0.45)

Эти типы нагрузок определены в стандарте EN 60947-4-1. "Contactors and Motor Starters – Electromechanical Contactors and Motor Starters". Стандарт описывает стартеры и / или контакторы, используемые в промышленности.

Нагрузка типа AX используется в жилых и коммерческих строениях.

  • AX: относится к емкостной нагрузке (люминесцентные лампы)

Люминесцентные лампы могут быть различной ёмкости - 200 мкФ, 140 мкФ, 70 мкФ или 35 мкФ. Эти ёмкости определены стандартом EN 60669 "Switches for Household and Similar Fixed Installations – Principles", который, в основном, применяется в жилых и коммерческих строениях.

Для нтоков до 6 А максимальная ёмкость нагрузки 70 мкФ, для токов более 6 А - 140 мкФ. Типы нагрузки AC и AX нельзя сравнивать друг с другом напрямую.

В основном:

  • пользователи, работающие с промышленными приложениями, имеют дело с нагрузкой AC3
  • пользователи, работающие с жилыми или коммерческим строениями, в основном, имеют дело с нагрузкой типа AX или C (нагрузка 200 мкФ)

При выборе модуля дискретных выходов необходимо учитывать различия в типах нагрузки.

Код Заказной номер Описание Вес (кг) Заказать
108837 5WG1502-1AB02 n 502/02 combined switch actuat 8x be ac/dc 12-230v, 8x ba ac 230v, 16 a ac1 0.565 Заказать
60379 5WG1510-1AB03 instabus eib выключатель нагрузки n 510/03, 4x230v ac/16a 0.279 Заказать
108838 5WG1510-1AB04 instabus eib выключатель нагрузки n 510/04, 4x230v ac/16a для higher емкостной выборки 0.335 Заказать
108839 5WG1511-1AB02 instabus eib выключатель нагрузки n 511/02, 4x230v ac/16a для higher емкостной выборки 0.045 Заказать
108840 5WG1511-2AB10 instabus eib выключатель нагрузки n 511/10, 4x230v ac/16a для higher емкостной выборки 0.095 Заказать
60380 5WG1512-1AB01 instabus eib выключатель нагрузки n 512, 230v ac/ 8x16a 0.613 Заказать

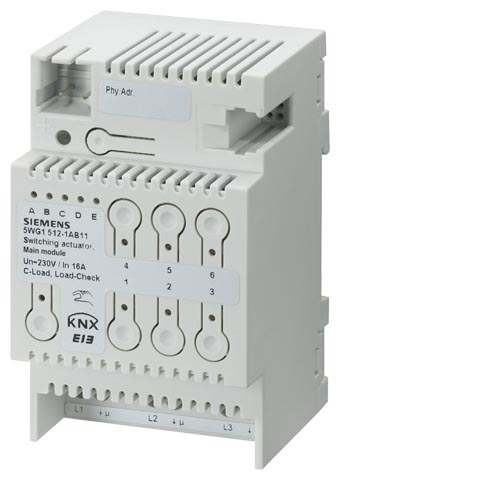

108841 5WG1512-1AB11 instabus eib выключатель нагрузки n 512/11 230v ac/ 8x16a 0.25 Заказать
60381 5WG1512-1AB21 instabus eib выключатель нагрузки n 512/21 230v ac/ 8x16a 0.25 Заказать
60382 5WG1513-1AB11 n 513/11 switch actuator main module 3x ac 230v, 20ax c-load, load current monitoring 0.24 Заказать
108842 5WG1513-1AB21 n 513/21 switch actuator sub module 3x ac 230v, 20ax c-load, load current monitoring 0.225 Заказать
60397 5WG1561-4AB02 instabus eib бинарный выход ge 561, 3x23ov ac/6a 0.222 Заказать
60401 5WG1562-1AB01 instabus eib бинарный выход n 562, 2x230v ac/ 6a 0.145 Заказать
108865 5WG1562-1AB11 main module 3x ac 230/400v, 10a c-load, load-check 0.24 Заказать
108866 5WG1562-1AB21 submodule 3x ac 230/400v, 10a c-load, load-check 0.225 Заказать
60402 5WG1562-2AB01 instabus eib бинарный выход up 562,с ast, 2x10a 230v 0.1 Заказать
108867 5WG1562-2AB11 instabus eib бинарный выход up 562, без ast, 2x10a 230v 0.078 Заказать
108868 5WG1562-2AB31 актуатор up 562/31 0.089 Заказать
60403 5WG1567-1AB01 gamma instabus коммутационный актуатор n567 4 x 8a, 230v 0.348 Заказать
108870 5WG1567-1AB11 gamma instabus коммутационный актуатор n567/11 8 x 8a, 230v 0.312 Заказать
60404 5WG1567-1AB12 gamma instabus коммутационный актуатор n 567/12 8 x 2a 230v 0.36 Заказать
60405 5WG1567-1AB22 gamma instabus switching actuator n 567/22 0.6 Заказать
;
