Принадлежности для монтажа 8WH производства Siemens

Принадлежности для монтажа 8WH


Версия

Заказной No.

8WH9 010-0DB02

Наборные измерительные щупы

для индивидуальной сборки колодок измерительных штекеров



Версии



  • для клемм шириной 4,2 mm

8WH9 010-0DB02

  • для клемм шириной 5,2 mm

8WH9 010-0EB02

  • для клемм шириной 6,2 mm

8WH9 010-0FB02

  • для клемм шириной 8,2 mm

8WH9 010-0GB02

8WH9 010-2AA02

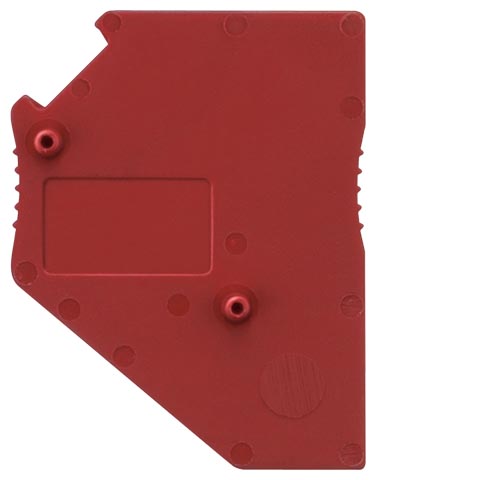

Дистанционная пластина

для пропуска отдельных клемм при индивидуальной сборке измерительных штекеров



Версии



  • для клемм шириной 4,2 mm

8WH9 010-2AA02

  • для клемм шириной 5,2 mm

8WH9 010-2BA02

  • для клемм шириной 6,2 mm

8WH9 010-2CA02

  • для клемм шириной 8,2 mm

8WH9 010-2DA02

8WH9 150-1CA00

Держатель табличек для маркировки клеммных групп, для концевого держателя

  • возможность установки по высоте
  • для концевого держателя из системы быстрого подключения
  • возможность оснащения табличками для маркировки клеммных групп или двумя фронтальными маркировочными табличками для клемм шириной 10,2 мм
  • размер поля под надпись: 20 x 8 мм

8WH9 150-1CA00

8WH9 010-0JB00

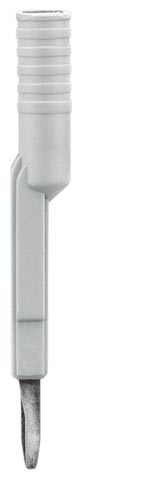

Измерительный переходник

  • для измерительных щупов PS ∅ 4 мм и контрольных
    измерительных штекеров ∅ 4 мм
  • вставляется в канал для перемычек

8WH9 010-0JB00

8WH9 020-0FC10

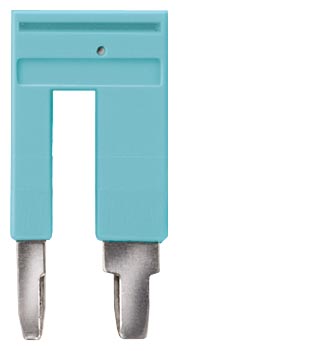

Переходные перемычки



Версии



  • для связи проходной клеммы типоразмера 2,5 или 4 мм2



  • с проходной клеммой типоразмера 1.5 mm²

8WH9 020-0CC10

  • с проходной клеммой типоразмера 6mm², Imax: 48 A

8WH9 020-0FC10

  • с проходной клеммой типоразмера 10mm², Imax: 55 A

8WH9 020-0AC10

  • с проходной клеммой типоразмера 16mm², Imax: 64 A

8WH9 020-0BC10

  • с проходной клеммой типоразмера 35mm², Imax: 64 A

8WH9 020-0EC10

  • для связи проходной клеммы типоразмера 16 мм2



  • с проходной клеммой типоразмера35mm², Imax: 90 A

8WH9 020-0DC10

8WH9 150-0CA00

Концевой держатель для системы быстрого подключения

возможность оснащения фронтальными маркировочными табличками для клемм шириной 5,2 мм и держателями табличек для маркировки клеммных групп

8WH9 150-0CA00

8WH9 200-0AA00

Отвертки

для отжимания пружинного зажима



Версии



  • 0,4 x 2,5 mm

8WH9 200-0AA00

  • 0,6 x 3,5 mm

8WH9 200-0AB00

  • 0,8 x 4,0 mm

8WH9 200-0AC00

  • 1,0 x 5,5 mm

8WH9 200-0AD00

8WH9 020-6AC10

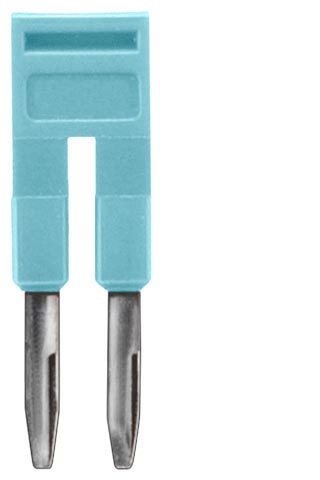

Вставная перемычка



Версии



  • для клемм шириной 4,2 mm



  • 2-полюсная

8WH9 020-6AC10

  • 3-полюсная

8WH9 020-6AD10

  • 4-полюсная

8WH9 020-6AE10

  • 5-полюсная

8WH9 020-6AF10

  • 10-полюсная

8WH9 020-6AL10

  • 20-полюсная

8WH9 020-6AS10

  • для клемм шириной 5,2 mm



  • 2-полюсная

8WH9 020-6BC10

  • 3-полюсная

8WH9 020-6BD10

  • 4-полюсная

8WH9 020-6BE10

  • 5-полюсная

8WH9 020-6BF10

  • 10-полюсная

8WH9 020-6BL10

  • 20-полюсная

8WH9 020-6BS10

  • 50-полюсная

8WH9 020-6BT10

  • для клемм шириной 6,2 mm



  • 2-полюсная

8WH9 020-6CC10

  • 3-полюсная

8WH9 020-6CD10

  • 4-полюсная

8WH9 020-6CE10

  • 5-полюсная

8WH9 020-6CF10

  • 10-полюсная

8WH9 020-6CL10

  • 20-полюсная

8WH9 020-6CS10

  • 50-полюсная

8WH9 020-6CT10

  • для клемм шириной 8,2 mm



  • 2-полюсная

8WH9 020-6DC10

  • 3-полюсная

8WH9 020-6DD10

  • 4-полюсная

8WH9 020-6DE10

  • 5-полюсная

8WH9 020-6DF10

  • 10-полюсная

8WH9 020-6DL10

  • для клемм шириной 10 mm, 2-полюсная

8WH9 020-6EC10

  • для клемм шириной 12 mm, 2-полюсная

8WH9 020-6FC10

  • для клемм шириной 16 mm, 2-полюсная

8WH9 020-6GC10



Вставные элементы для штекерных зон



Версии



8WH9 040-0DB04

  • разъединительный штекер
    • оранжевый

8WH9 040-0DB04

8WH9 020-8AB00

  • проходной соединитель
    • серый
    • Imax: 16 A

8WH9 020-8AB00

8WH9 040-3AB08

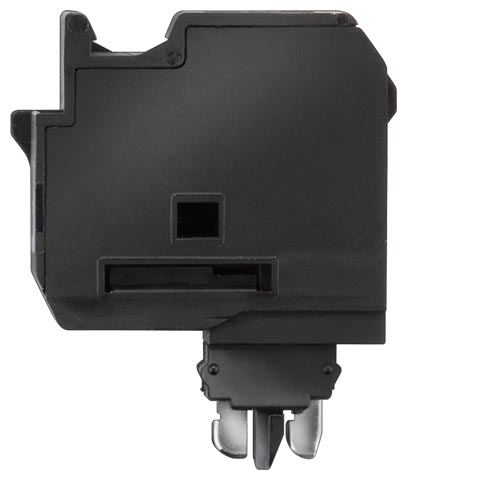

  • штекер с предохранителем
    • черный
    • Imax: 6.3 A
    • возможность оснащения маркировочными табличками, плоскими для клемм шириной 5,2 мм
    • G предохранители 5 x 20 mm



Версии

  • С LED индикацией для 12 - 30 V, 1 ... 2.5 mA

8WH9 040-3AB08

  • С LED индикацией для 30 - 60 V, 0.8 ... 2.0 mA

8WH9 040-3BB08

  • С LED индикацией для 110 - 250 V, 0.5 ... 2.5 mA

8WH9 040-3CB08

  • Без LED индикации

8WH9 040-3DB08

Заметка



  • Держатели предохранителей класса G выбираются в соответствии с макс. мощностью потерь (самонагреванием) предохранительных
    вставок класса G. Условия нагревания в закрытых держателях предохранителей необходимо проверять в зависимости от применения и способа установки.
  • Повышенная температура окружающей среды представляет для предохранительной вставки дополнительную нагрузку. Поэтому в таких случаях применения необходимо соответственно учитывать смещение номинального тока.

8WH9 040-0BB00

  • Штекер для электронных компонентов
    • Imax: 6 A, зависит от мощности потерь электронных компонентов, макс. 1 Вт при отдельном размещении
    • возможность оснащения  плоскими маркировочными табличками
      для клемм шириной 5,2 мм

8WH9 040-0BB00




Код Заказной номер Описание Вес (кг) Заказать
77568 8WH9010-0DB02 modular test plug, for individual assembling of test plug connector, for spring terminals with 1.5 mm2, color: red 0.004 Заказать
77569 8WH9010-0EB02 modular test plug, for individual assembling of test plug connector, for spring terminals with 2.5 mm2, color: red 0.026 Заказать
77570 8WH9010-0FB02 modular test plug, for individual assembling of test plug connector, for spring terminals with 4 mm2, color: red 0.025 Заказать
77571 8WH9010-0GB02 modular test plug, for individual assembling of test plug connector, for spring terminals with 6 mm2, color: red 0.168 Заказать
77572 8WH9010-0JB00 test adapter for test plug and safety test plug with a diameter of 4 mm contact in jumper slot color: gray 0.002 Заказать
124021 8WH9010-2AA02 spacer plate for test plug to leave out some terminals with individual preassembled test plug, width: 4.2 mm, color red 0.002 Заказать
124022 8WH9010-2BA02 spacer plate for test plug to leave out some terminals with individual preassembled test plug, width: 5.2 mm, color red 0.001 Заказать
124023 8WH9010-2CA02 spacer plate for test plug to leave out some terminals with individual preassembled test plug, width: 6.2 mm, color red 0.001 Заказать
77573 8WH9010-2DA02 spacer plate for test plug to leave out some terminals with individual preassembled test plug, width: 8.2 mm, color red 0.001 Заказать
124024 8WH9020-0AC10 reducing jumper, to connect spring connections 10 mm2 with spring terminals 2.5 mm2 or 4 mm2, siemens color 0.005 Заказать
124025 8WH9020-0BC10 reducing jumper, to connect spring connections 16 mm2 with spring terminals 2.5 mm2 or 4 mm2, siemens color 0.006 Заказать
77574 8WH9020-0CC10 reducing jumper, to connect spring connections 2.5mm2 or 4 mm2, with spring terminals 1.5 mm2 or direct plug term. 1.5 mm2, siemens color 0.001 Заказать
77575 8WH9020-0DC10 reducing jumper, to connect spring connections 35mm2 with 16mm2, siemens color 0.018 Заказать
124026 8WH9020-0EC10 reducing jumper, to connect spring connections 35 mm2 with spring terminals 2.5 mm2 or 4 mm2, siemens color 0.024 Заказать
77576 8WH9020-0FC10 reducing jumper, to connect spring connections 6 mm2 with spring terminals 2.5 mm2 or 4 mm2, siemens color 0.004 Заказать
124032 8WH9020-6AC10 plug-in jumper 4 divisions, as transverse jumper in term. middle, 2-pole, color: siemens color 0.001 Заказать
124033 8WH9020-6AD10 plug-in jumper 4 divisions, as transverse jumper in term. middle, 3-pole, color: siemens color 0.001 Заказать
124034 8WH9020-6AE10 plug-in jumper 4 divisions, as transverse jumper in term. middle, 4-pole, color: siemens color 0.009 Заказать
77581 8WH9020-6AF10 plug-in jumper 4 divisions, as transverse jumper in term. middle, 5-pole, color: siemens color 0.003 Заказать
77582 8WH9020-6AL10 plug-in jumper 4 divisions, as transverse jumper in term. middle, 10-pole, color: siemens color 0.006 Заказать
124035 8WH9020-6AS10 plug-in jumper 4 divisions, as transverse jumper in term. middle, 20-pole, color: siemens color 0.012 Заказать
124036 8WH9020-6BC10 plug-in jumper 5 divisions, as transverse jumper in term. middle, 2-pole, color: siemens color 0.001 Заказать
124037 8WH9020-6BD10 plug-in jumper 5 divisions, as transverse jumper in term. middle, 3-pole, color: siemens color 0.003 Заказать
77583 8WH9020-6BE10 plug-in jumper 5 divisions, as transverse jumper in term. middle, 4-pole, color: siemens color 0.003 Заказать
77584 8WH9020-6BF10 plug-in jumper 5 divisions, as transverse jumper in term. middle, 5-pole, color: siemens color 0.005 Заказать
77585 8WH9020-6BL10 plug-in jumper 5 divisions, as transverse jumper in term. middle, 10-pole, color: siemens color 0.009 Заказать
77586 8WH9020-6BS10 plug-in jumper 5 divisions, as transverse jumper in term. middle, 20-pole, color: siemens color 0.015 Заказать
77587 8WH9020-6BT10 plug-in jumper 5 divisions, as transverse jumper in term. middle, 50-pole, color: siemens color 0.047 Заказать
124038 8WH9020-6CC10 plug-in jumper 6 divisions, as transverse jumper in term. middle, 2-pole, color: siemens color 0.004 Заказать
124039 8WH9020-6CD10 plug-in jumper 6 divisions, as transverse jumper in term. middle, 3-pole, color: siemens color 0.003 Заказать
77588 8WH9020-6CE10 plug-in jumper 6 divisions, as transverse jumper in term. middle, 4-pole, color: siemens color 0.005 Заказать
77589 8WH9020-6CF10 plug-in jumper 6 divisions, as transverse jumper in term. middle, 5-pole, color: siemens color 0.006 Заказать
77590 8WH9020-6CL10 plug-in jumper 6 divisions, as transverse jumper in term. middle, 10-pole, color: siemens color 0.019 Заказать
124040 8WH9020-6CS10 plug-in jumper 6 divisions, as transverse jumper in term. middle, 20-pole, color: siemens color 0.019 Заказать
124041 8WH9020-6CT10 plug-in jumper 6 divisions, as transverse jumper in term. middle, 50-pole, color: siemens color 0.055 Заказать
124042 8WH9020-6DC10 plug-in jumper 8 divisions, as transverse jumper in term. middle, 2-pole, color: siemens color 0.004 Заказать
124043 8WH9020-6DD10 plug-in jumper 8 divisions, as transverse jumper in term. middle, 3-pole, color: siemens color 0.005 Заказать
124044 8WH9020-6DE10 plug-in jumper 8 divisions, as transverse jumper in term. middle, 4-pole, color: siemens color 0.008 Заказать
124045 8WH9020-6DF10 plug-in jumper 8 divisions, as transverse jumper in term. middle, 5-pole, color: siemens color 0.011 Заказать
124046 8WH9020-6DL10 plug-in jumper 8 divisions, as transverse jumper in term. middle, 10-pole, color: siemens color 0.02 Заказать
124047 8WH9020-6EC10 jumper plug 10-division to cross jumper in the terminal middle, 2-pole, color: siemens color 0.006 Заказать
124048 8WH9020-6FC10 plug-in jumper 12 divisions, as transverse jumper in term. middle, 2-pole, color: siemens color 0.011 Заказать
77591 8WH9020-6GC10 plug-in jumper 16 divisions, as transverse jumper in term. middle, 2-pole, color: siemens color 0.022 Заказать
124051 8WH9020-8AB00 through-type connector, isol., color: gray 0.001 Заказать
124059 8WH9040-0BB00 component plug, can be used in all spring basic isol. terminals quick connection 1.5 - 2.5 mm2 and compact design 2.5 - 4 mm2, color: gray 0.004 Заказать
77604 8WH9040-0DB04 isolating plug, can be used in all basic isol. terminals with spring connection 2.5 - 4 mm2, standard and compact design, color: orange 0.008 Заказать
124080 8WH9040-3AB08 fused plug with illum. display, voltage: 12 -30 v, current: 1.0 - 2.5 ma, color: black 0.021 Заказать
77612 8WH9040-3BB08 fused plug with illum. display, voltage: 30 - 60 v, current: 0.8 - 2.0 ma, color: black 0.02 Заказать
124081 8WH9040-3CB08 fused plug with illum. display, voltage: 30 - 60 v, current: 0.5 - 2.5 ma, color: black 0.027 Заказать
77613 8WH9040-3DB08 fused plug can be used in all basic isol. terminals with spring connection 2.5 - 4 mm2, standard and compact design, color: black 0.02 Заказать
124110 8WH9150-0CA00 quick-assembly end holder, can be equip. with labels 5/6 width: 5.15 mm, color: gray 0.005 Заказать
77646 8WH9150-1CA00 terminal strip marker for 8wh9150-0ca00, inscriptions labels s.10 0.001 Заказать
77647 8WH9200-0AA00 screwdriver size: 0.4 x 2.5 mm 0.045 Заказать
124111 8WH9200-0AB00 screwdriver size: 0.6 x 3.5 mm 0.06 Заказать
124112 8WH9200-0AC00 screwdriver size: 0.8 x 4.0 mm 0.053 Заказать
124113 8WH9200-0AD00 screwdriver size: 1.0 x 5.5 mm 0.085 Заказать
;
