Двухэтажные клеммы производства Siemens

Общие данные

• изолирующий корпус из термопласта
• фронтальное подключение пружинными зажимами
• закрыты с двух сторон

указание

раздел

принадлежности для маркировки, смотри ...

Принадлежности

Типоразмер 4 мм2

8WA2 011-2DG40

8WA2 011-2DG40

Двухъярусная клемма типоразмера 4 мм2, 1-полюсная

• • номинальный ток длительной нагрузки 32 A
  • номинальное напряжение изоляции 800 В
  • конструктивная ширина 6,2 мм
  • высота клеммы 45,5 мм
  • длина клеммы 88,2 мм
• UR AWG 28-12
• CSA AWG 26-12
• 1 x три зажима
• цвет: светло−серый

8WA2 011-2DG40

Принадлежности

раздел

• Одинарный штекер
  для клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2 832

• Двойная перемычка
  для клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2 831

• Фиксирующая шайба
  для соединительной шины
  для клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2 835

• Держатель для табличек
  для клемм типоразмера 2,5-16 мм2
  входят в объем поставки двухъярусных клемм,
  применяется также для проходных клемм

Принадлежности

8WA2 850

• Изолирующая шайба
  для клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2 836

• Соединительная шина
  для клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2 830

• Разделительная перегородка
  для двухъярусных клемм типоразмера 4 мм2

Принадлежности

8WA2 812

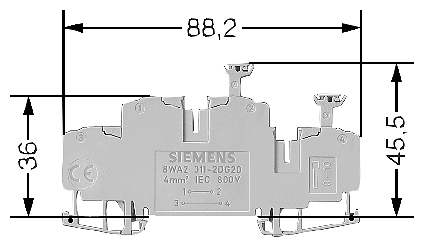

8WA2 011-2DG20

Двухъярусная клемма типоразмера 4 мм2, 2-полюсная

• номинальный ток длительной нагрузки 32 A
  • номинальное напряжение изоляции 690 В
  • конструктивная ширина 6,2 мм
  • высота клеммы 45,5 мм
  • длина клеммы 88,2 мм
• UR AWG 28-12
• CSA AWG 26-12
• 2 x два зажима

варианты

• цвет: светло−серый
  −в объем поставки входят два держателя для табличек
  −предусмотрена возможность установки еще двух держателей

8WA2 011-2DG20

• цвет: синий

8WA2 011-2BG23

Принадлежности

раздел

• Одинарный штекер
  для клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2 832

• Двойная перемычка
  для клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2 831

• Фиксирующая шайба
  для соединительной шины
  для клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2 835

• Держатель для табличек
  для клемм типоразмера 2,5-16 мм2
  входит в объем поставки двухъярусных клемм,
  применяется также для проходных клемм

Принадлежности

8WA2 850

• Изолирующая шайба
  для клемм типоразмера 2,5-4 мм2

Принадлежности

8WA2 836

• Соединительная шина
  для клемм типоразмера 2,5-6 мм2

Принадлежности

8WA2 830

• Разделительная перегородка
  для двухъярусных клемм типоразмера 4 мм2

Принадлежности

8WA2 812

Принадлежности

8WA2 832

Одинарный штекер для клемм типоразмера 2,5-6 мм2

• • для шунтирования посредством соединительной шины
  • цвет: черный
  • номинальный ток длительной нагрузки 32 A

8WA2 832

8WA2 831

Двойная перемычка для клемм типоразмера 2,5-6 мм2

• • цвет: светло−серый
  • номинальный ток длительной нагрузки 32 A
  • используется без соединительной шины

8WA2 831

8WA2 835

Фиксирующая шайба для соединительной шины
для клемм типоразмера 2,5-4 мм2

• • цвет: светло−серый
  • длина 100 мм

8WA2 835

цвет: светло−серый

• Держатель для табличек
  для клемм типоразмера 2,5-16 мм2
  • цвет: светло−серый
  • без таблички

8WA2 850

8WA2 836

Изолирующая шайба
для клемм типоразмера 2,5-4 мм2

цвет: желтый

8WA2 836

Соединительная шина
для клемм типоразмера 2,5-6 мм2

• • для шунтирования
  • длина 500 мм
  • номинальный ток длительной нагрузки 32 A

8WA2 830

8WA2 812

Разделительная перегородка
для двухъярусных клемм типоразмера 4 мм2

цвет: желтый

8WA2 812
