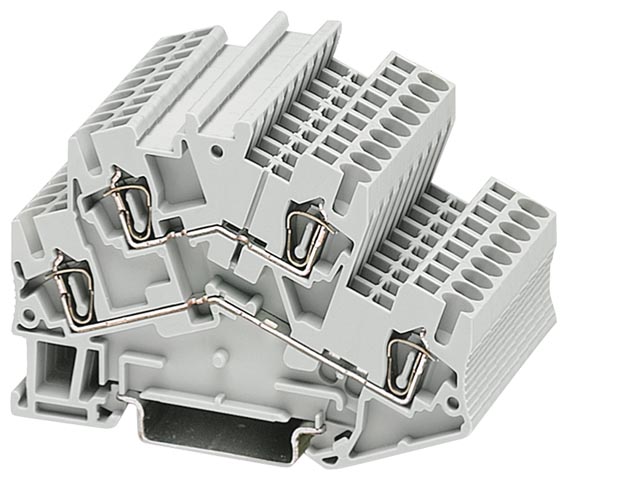

Компактные двухъярусные клеммы с номинальным сечением 2,5 и 4 мм2 дополняют программу двухъярусных клемм.
Потенциалы распределяются по двум этажам с растром 5,2 мм, что сокращает занимаемую в распределительном шкафу
площадь по сравнению с одноярусными еще на 50 %. При этом в клемме предусмотрены по два канала для перемычек на
каждом этаже, а также два места в центральной части клеммы для нанесения крупноформатной маркировки.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 77328 | 8WH2520-0AF00 | two-tier terminal with spring connection, compact design, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray | 0.012 | Заказать |
| 123821 | 8WH2520-0AF01 | two-tier terminal with spring connection, compact design, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: blue | 0.012 | Заказать |
| 123822 | 8WH2520-0AG00 | two-tier terminal with spring connection, compact design, section: 0.08 - 4 mm2, width: 6.2 mm, color: gray | 0.016 | Заказать |
| 123823 | 8WH2520-0AG01 | two-tier terminal with spring connection, compact design, section: 0.08 - 4 mm2, width: 6.2 mm, color: blue | 0.017 | Заказать |
| 77329 | 8WH2520-0CF07 | two-tier pe terminal with spring connection, compact design, section: 0.08 - 2.5 mm2, width: 5.2 mm, color:green-yel. | 0.017 | Заказать |
| 77330 | 8WH2520-0CG07 | two-tier pe terminal with spring connection, compact design, section: 0.08 - 4 mm2, width: 6.2 mm, color:green-yel. | 0.023 | Заказать |
| 123993 | 8WH9000-1KA00 | cover, for compact two-tier terminals with section 2.5 mm2 width 2.2 mm, color: gray | 0.3 | Заказать |
| 77561 | 8WH9003-1KA00 | cover, for compact two-tier terminals with section 4 mm2 width 2.2 mm, color: gray | 0.5 | Заказать |
| 77569 | 8WH9010-0EB02 | modular test plug, for individual assembling of test plug connector, for spring terminals with 2.5 mm2, color: red | 0.026 | Заказать |
| 77570 | 8WH9010-0FB02 | modular test plug, for individual assembling of test plug connector, for spring terminals with 4 mm2, color: red | 0.025 | Заказать |
| 77627 | 8WH9070-0BA00 | compartment partition for optical and electrical isol. from terminal groups, two-tier with sections up to 4 mm2 width: 2 mm, color: gray | 0.8 | Заказать |
