Проходные миниклеммы 8WH производства Siemens

Обзор

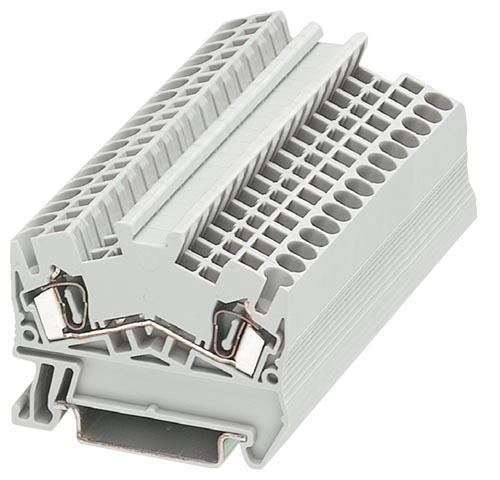

С двумя зажимами

Отличительной особенностью ряда проходных миниклемм является расположенный под углом подвод проводов. Это
семейство компактных клемм следует применять прежде всего для экономии места при скрытой прокладке монтажных
проводов в конструкции пола.
Проходные миниклеммы предназначены для подключения проводников следующих сечений: 2,5 мм2, 4 мм2 и 6 мм2. При
этом клеммы типоразмера 2,5 и 4 мм2 имеют четыре канала для перемычек, которые позволяют реализовывать множество
вариантов шунтирования потенциала, а также применять обширную программу принадлежностей для измерения и
контроля.
Завершают серию клеммы с нейтральным проводником, имеющие форму аналогичную остальным миниклеммам. При
этом соблюдаются все требования стандарта МЭК 60947−7−2.

С тремя зажимами

Трёхпроводные клеммы с пружинными зажимами имеют такой же профиль как и двухпроводные проходные клеммы. Широкая
гамма штекерных перемычек обеспечивает также и поперечное шунтирование расположенных рядом проходных клемм.
Проходные миниклеммы предусмотрены для номинального поперечного сечения провода от 2,5 мм2 до 6 мм2.

С четырьмя зажимами

Компактные четырёхпроводные клеммы имеют такой же профиль, как и проходные трехпроводные клеммы
соответствующего сечения.

Функция защитного провода

Завершают серию клеммы с нейтральным проводником, имеющие форму аналогичную проходным миниклеммам.
Контактирование с несущей рейкой обеспечивается простым защелкиванием клеммы на эту рейку. При этом выполняются
все требования стандарта МЭК 60947−7−2.

Код	Заказной номер	Описание	Вес (кг)	Заказать
123809	8WH2500-0AF00	feed-through terminal with spring connection, compact design, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray	0.007	Заказать
77314	8WH2500-0AF01	feed-through terminal with spring connection, compact design, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: blue	0.007	Заказать
77315	8WH2500-0AG00	feed-through terminal with spring connection, compact design, section: 0.08 - 4 mm2, width: 6.2 mm, color: gray	0.011	Заказать
77316	8WH2500-0AG01	feed-through terminal with spring connection, compact design, section: 0.08 - 4 mm2, width: 6.2 mm, color: blue	0.011	Заказать
77317	8WH2500-0AH00	feed-through terminal with spring connection, compact design, section: 0,2 - 6 mm2, width: 8.2 mm, color: gray	0.017	Заказать
123810	8WH2500-0AH01	feed-through terminal with spring connection, compact design, section: 0,2 - 6 mm2, width: 8.2 mm, color: blue	0.015	Заказать
77318	8WH2500-0CF07	pe terminals with spring connection, compact design, section: 0.08 - 2.5 mm2, width: 5.2 mm, color:green-yel.	0.012	Заказать
123811	8WH2500-0CG07	pe terminal with spring connection, compact design, section: 0.08 - 4 mm2, width: 6.2mm, color:green-yel.	0.016	Заказать
77319	8WH2500-0CH07	pe terminal with spring connection, compact design, section: 0,2 - 6 mm2, width: 8.2mm, color:green-yel.	0.025	Заказать
123813	8WH2503-0AF00	feed-through terminal with spring connection, compact design, 3 connect. points section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray	0.008	Заказать
123814	8WH2503-0AF01	feed-through terminal with spring connection, compact design, 3 connect. points section: 0.08 - 2.5 mm2, width: 5.2 mm, color: blue	0.008	Заказать
123815	8WH2503-0AG00	feed-through terminal with spring connection, compact design, 3 connect. points section: 0.08 - 4 mm2, width: 6.2 mm, color: gray	0.012	Заказать
123816	8WH2503-0AG01	feed-through terminal with spring connection, compact design, 3 connect. points section: 0.08 - 4 mm2, width: 6.2 mm, color: blue	0.012	Заказать
123817	8WH2503-0AH00	feed-through terminal with spring connection, compact design, 3 connect. points section: 0.2 - 6 mm2, width: 8.2 mm, color: gray	0.021	Заказать
77321	8WH2503-0AH01	feed-through terminal with spring connection, compact design, 3 connect. points section: 0.2 - 6 mm2, width: 8.2 mm, color: blue	0.019	Заказать
77322	8WH2503-0CF07	pe terminal with spring connection, compact design, 3 connect. points section: 0.08 - 2.5 mm2, width: 5.2 mm, color:green-yel.	0.012	Заказать
123818	8WH2503-0CG07	pe terminal with spring connection, compact design, 3 connect. points section: 0.08 - 4 mm2, width: 6.2 mm, color:green-yel.	0.015	Заказать
77323	8WH2503-0CH07	pe terminal with spring connection, compact design, 3 connect. points section: 0.2 - 6 mm2, width: 8.2 mm, color:green-yel.	0.03	Заказать
77324	8WH2504-0AF00	feed-through terminal with spring connection, compact design, 4 connect. points section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray	0.009	Заказать
77325	8WH2504-0AF01	feed-through terminal with spring connection, compact design, 4 connect. points section: 0.08 - 2.5 mm2, width: 5.2 mm, color: blue	0.009	Заказать
123819	8WH2504-0AG00	feed-through terminal with spring connection, compact design, 4 connect. points section: 0.08 - 4 mm2, width: 6.2 mm, color: gray	0.014	Заказать
123820	8WH2504-0AG01	feed-through terminal with spring connection, compact design, 4 connect. points section: 0.08 - 4 mm2, width: 6.2 mm, color: blue	0.013	Заказать
77326	8WH2504-0CF07	pe terminal with spring connection, compact design, 4 connect. points section: 0.08 - 2.5 mm2, width: 5.2 mm, color:green-yel.	0.012	Заказать
77327	8WH2504-0CG07	pe terminal with spring connection, compact design, 4 connect. points section: 0.08 - 4 mm2, width: 6.2 mm, color:green-yel.	0.018	Заказать
77538	8WH9000-1JA00	cover, for compact terminals with section: 2.5 mm2, width 2.2 mm, color: gray	0.1	Заказать
124008	8WH9003-1JA00	cover, for compact terminals with section: 4 mm2, width 2.2 mm, color: gray	0.1	Заказать
124017	8WH9004-1JA00	cover, for compact terminals with section: 6 mm2, width 2.2 mm, color: gray	0.4	Заказать
124019	8WH9004-2JA00	cover, for compact terminals with section: 6 mm2, 3 connect. points, width 2.2 mm, color: gray	0.5	Заказать
124089	8WH9070-0DA00	compartment partition for optical and electrical isol. from terminal groups, with sections up to 6 mm2, width: 2 mm, color: gray	0.7	Заказать
