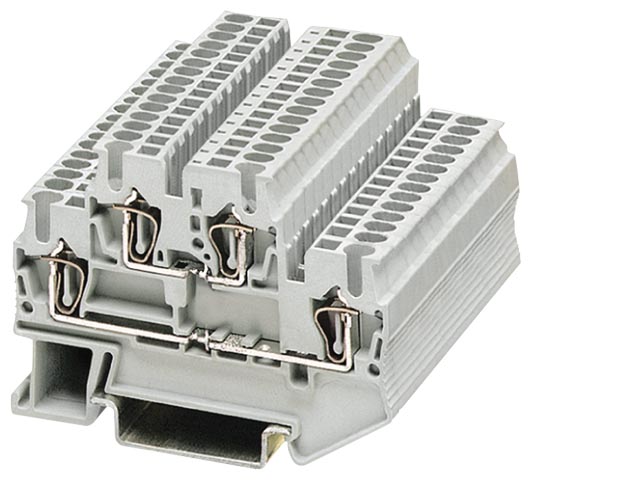

Потенциалы распределяются по двум этажам двухъярусных клемм, что сокращает занимаемую в распределительном
шкафу площадь по сравнению с одноярусными на 50 %. Для реализации разнообразнейших задач, возникающих при
проектировании схем, для модельного ряда с пружинными зажимами на обоих этажах предусмотрена возможность
шунтирования при помощи системы штекерных перемычек.
Существует также возможность маркировки каждого зажима.
Функция защитного провода
Безупречное механическое и электрическое контактирование с несущей рейкой обеспечивается простым защелкиванием
клеммы на эту рейку.
Двухъярусные клеммы PE выполняют все требования стандарта МЭК 60947−7−2:
• низкие переходные сопротивления
• нержавеющие зажимы
• желто−зеленый цвет корпуса
• дополнительная возможность маркировки
Типы клемм PE/L и PE/N обеспечивают на нижнем этаже контакт защитного провода к несущей рейке. Верхний ярус выполняет
функции проходной клеммы. Благодаря цветной маркировке этажей PE и N осуществляется наглядное и однозначное
распределение потенциала.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 77283 | 8WH2020-0AE00 | two-tier terminal with spring connection, section: 0,14 - 1.5 mm2, width: 4.2 mm, color: gray | 0.008 | Заказать |
| 77284 | 8WH2020-0AE01 | two-tier terminal with spring connection, section: 0,14 - 1.5 mm2, width: 4.2 mm, color:blue | 0.003 | Заказать |
| 77285 | 8WH2020-0AF00 | two-tier terminal with spring connection, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray | 0.005 | Заказать |
| 77286 | 8WH2020-0AF01 | two-tier terminal with spring connection, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: blue | 0.011 | Заказать |
| 77287 | 8WH2020-0AG00 | two-tier terminal with spring connection, section: 0.5 - 4 mm2, width: 6.2 mm, color: gray | 0.011 | Заказать |
| 77288 | 8WH2020-0AG01 | two-tier terminal with spring connection, section: 0.5 - 4 mm2, width: 6.2 mm, color: blue | 0.016 | Заказать |
| 123796 | 8WH2020-0CE07 | two-tier pe terminal with spring connection, section: 0,14 - 1.5 mm2, width: 4.2 mm, color:green-yel. | 0.013 | Заказать |
| 77289 | 8WH2020-0CF07 | two-tier pe terminal with spring connection, section: 0.08 - 2.5 mm2, width: 5.2 mm, color:green-yel. | 0.015 | Заказать |
| 77290 | 8WH2020-0CG07 | two-tier pe terminal with spring connection, section: 0.5 - 4 mm2, width: 6.2 mm, color:green-yel. | 0.021 | Заказать |
| 77291 | 8WH2020-4AF00 | two-tier terminal pe contact b., le top with spring connection, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray | 0.014 | Заказать |
| 77292 | 8WH2020-4BF00 | two-tier terminal pe contact top, le b. with spring connection, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray | 0.011 | Заказать |
| 123797 | 8WH2020-4CF00 | two-tier terminal with spring connection, top n bottom l, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray | 0.011 | Заказать |
| 77298 | 8WH2022-0AF00 | two-tier terminal non-isolated, with spring connection, 3 connect. points, section: 0.08 - 2.5 mm2, width: 5.2 mm, color:gray | 0.015 | Заказать |
| 77299 | 8WH2023-0AF00 | two-tier terminal with spring connection, 3 connect. points, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray | 0.015 | Заказать |
| 77300 | 8WH2023-0AF01 | two-tier terminal with spring connection, 3 connect. points, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: blue | 0.015 | Заказать |
| 123803 | 8WH2023-0CF07 | two-tier pe terminal with spring connection, 3 connect. points, section: 0.08 - 2.5 mm2, width: 5.2 mm, color:green-yel. | 0.019 | Заказать |
| 77301 | 8WH2025-0AE00 | two-tier terminal non-isolated, section: 0,14 - 1.5 mm2, width: 4.2 mm, color: gray | 0.009 | Заказать |
| 77302 | 8WH2025-0AF00 | two-tier terminal non-isolated, with spring connection, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray | 0.011 | Заказать |
| 77303 | 8WH2025-0AF01 | two-tier terminal non-isolated, with spring connection, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: blue | 0.009 | Заказать |
| 77304 | 8WH2025-0AG00 | two-tier terminals non-isolated, with spring connection, section: 0,5 - 4 mm2, width: 6.2 mm, color: gray | 0.011 | Заказать |
| 123995 | 8WH9000-1VA00 | cover for feed-through term. with spring connection, section: 2.5 mm2, width: 2.2 mm, color: gray | 0.3 | Заказать |
| 123999 | 8WH9000-2VA00 | cover for feed-through term. with spring connection, 3 connect. points, section: 2.5 mm2, width: 2.2 mm, color: gray | 0.4 | Заказать |
| 124010 | 8WH9003-1VA00 | cover for feed-through term. with spring connection section: 4 mm2, width: 2.2 mm, color: gray | 0.7 | Заказать |
| 77627 | 8WH9070-0BA00 | compartment partition for optical and electrical isol. from terminal groups, two-tier with sections up to 4 mm2 width: 2 mm, color: gray | 0.8 | Заказать |
