Стандартом в технике измерения и системах автоматического регулирования являются проходные клеммы с ножевыми
размыкающими контактами.

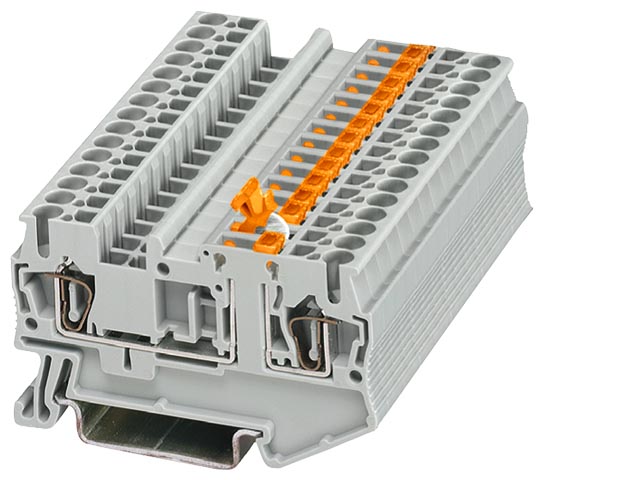

Разъединительные клеммы с ножевыми размыкающими контактами с номинальным сечением 2,5 мм2 отличаются в
первую очередь небольшой конструктивной шириной (всего 5,2 мм) и высокой нагрузочной способностью по току 16 A.
Кроме этого, наряду с местом разъединения, клеммы снабжены контрольным отводом для измерительных щупов ∅ 2,3 мм.
Распределение потенциала осуществляется очень удобно при помощи штекерных перемычек.
Для многопроводного соединения предлагаются клеммы с тремя и четырьмя зажимами. Благодаря малогабаритной
конструкции эти клеммы применяются также в небольших клеммных коробках, а подвод проводов спереди обеспечивает
удобный монтаж.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 123777 | 8WH2000-6CF00 | isolating blade terminal with spring connection, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray with blade orange | 0.005 | Заказать |
| 123778 | 8WH2000-6CG00 | isolating blade terminal with spring connection, section: 0.5 - 4 mm2, width: 6.2 mm, color: gray with blade | 0.01 | Заказать |
| 77279 | 8WH2003-6CF00 | isolating blade terminal with spring connection, 3 connect. points section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray | 0.009 | Заказать |
| 123795 | 8WH2004-6CF00 | isolating blade terminal with spring connection, 4 connect. points section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray with blade orange | 0.012 | Заказать |
| 77533 | 8WH9000-0GA00 | cover segment, for f-t terminals 2.5 mm2 with spring connection, color: gray | 0.1 | Заказать |
| 123998 | 8WH9000-2GA00 | cover for feed-through term. with spring connection, 3 connect. points, section: 2.5 mm2, width: 2.2 mm, color: gray | 0.1 | Заказать |
| 77546 | 8WH9000-4GA00 | cover for feed-through term. with spring connection, 4 connect. points, section: 2.5 mm2, width: 2.2 mm, color: gray | 0.3 | Заказать |
| 77548 | 8WH9000-5GA00 | cover for feed-through term. with spring connection, 4 connect. points, section: 2.5 mm2, width: 2.2 mm, color: gray | 0.3 | Заказать |
| 77569 | 8WH9010-0EB02 | modular test plug, for individual assembling of test plug connector, for spring terminals with 2.5 mm2, color: red | 0.026 | Заказать |
| 77570 | 8WH9010-0FB02 | modular test plug, for individual assembling of test plug connector, for spring terminals with 4 mm2, color: red | 0.025 | Заказать |
| 124088 | 8WH9070-0AA00 | compartment partition for optical and electrical isol. from terminal groups, with sections up to 4 mm2, width: 2 mm, color: gray | 0.2 | Заказать |
| 124090 | 8WH9070-0GA00 | compartment partition for optical and electrical isol. from terminal groups, with sections up to 4 mm2, 3 connect. points, width: 2 mm, color: gray | 0.5 | Заказать |
| 124091 | 8WH9070-0HA00 | compartment partition for optical and electrical isol. from terminal groups, with sections up to 4 mm2, 4 connect. points, width: 2 mm, color: gray | 0.5 | Заказать |
